Предположим, что Вы установили инструмент разработки, собственно конструктор программ HiAsm.NET и готовы создать новый элемент для пакета Core. Следуя традиции, сначала элемент будет очень простым, но постепенно будем добавлять в него функционал до максимально возможного уровня, достигнутого на сегодня.

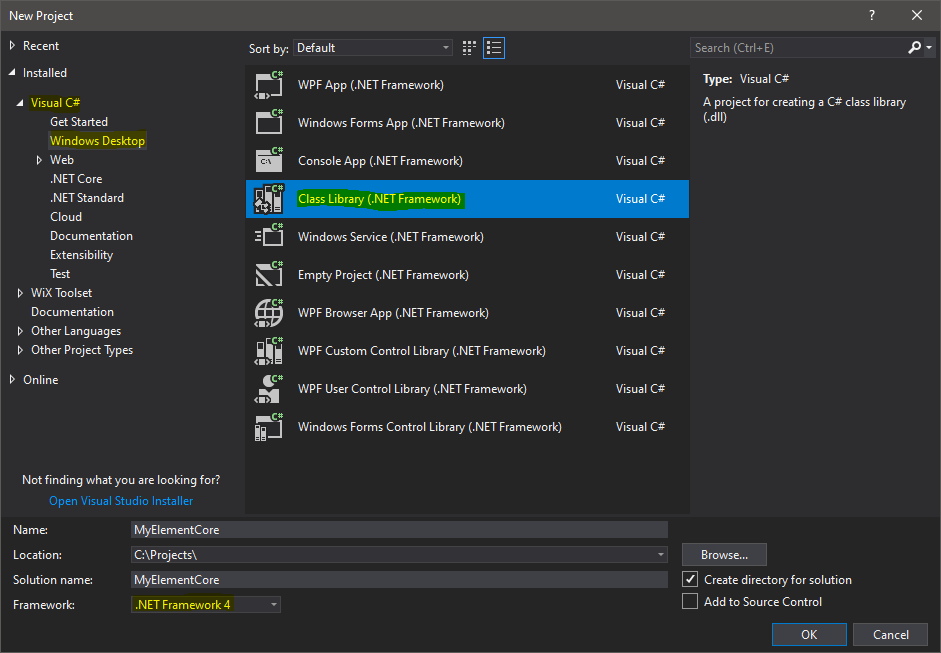

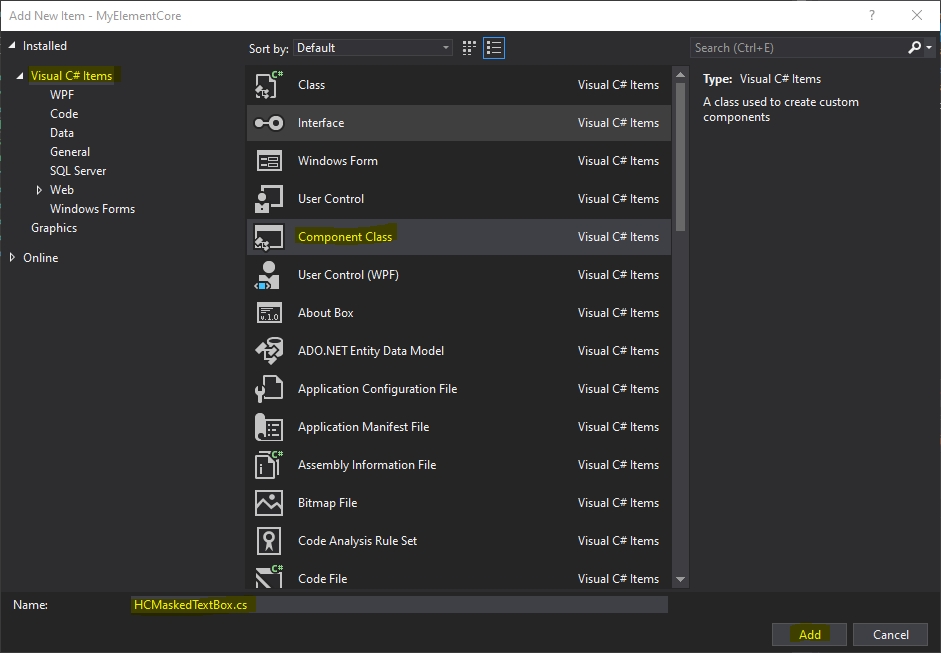

Создание проекта нового элементаДля создания проекта нового элемента надо правильно выбрать его тип:
Внимание! Важные пункты выбора типа помечены жёлтым маркером на картинке.

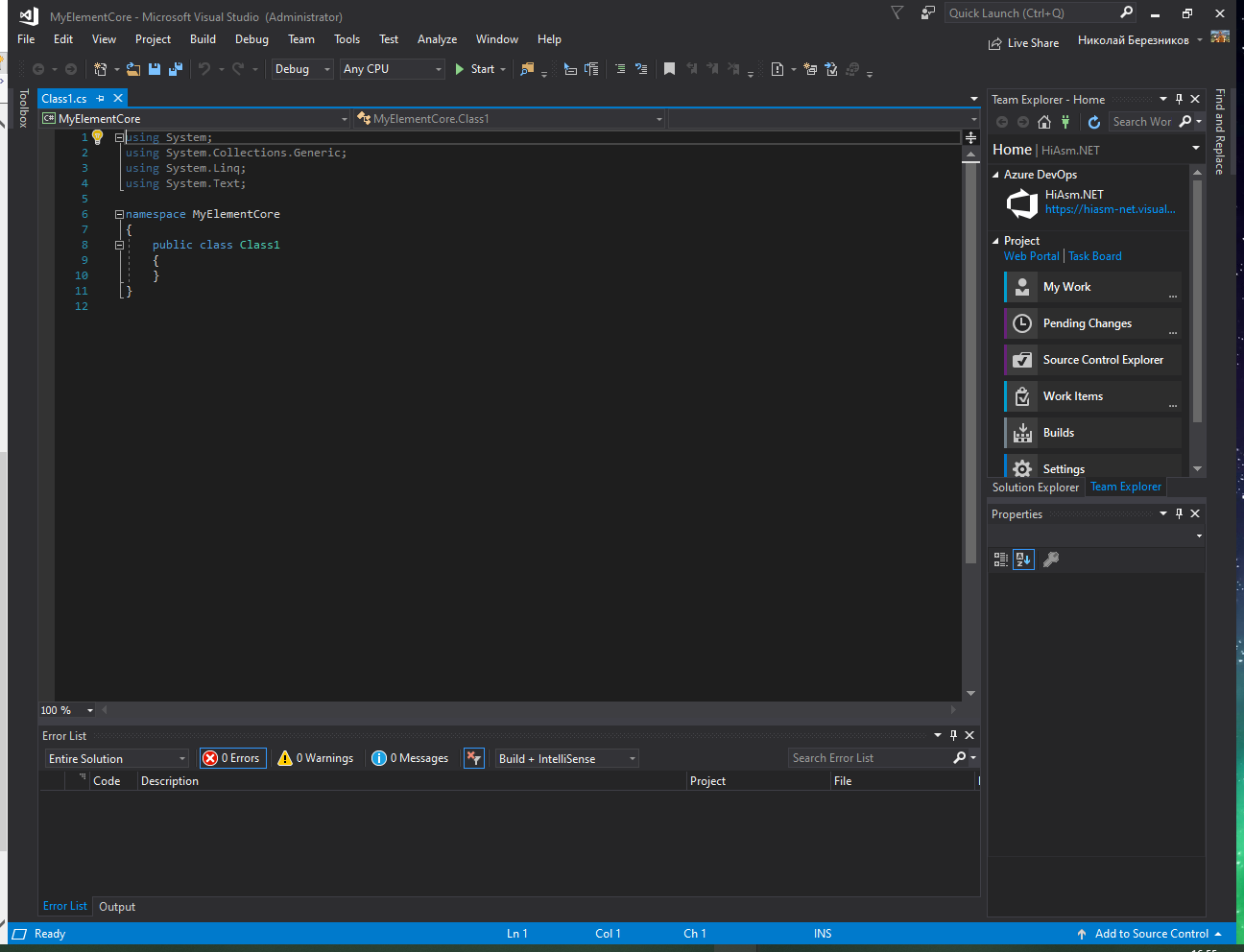

Примерно вот так будет выглядеть экран, если Вы установите VS2017, выберете темную тему и английский язык:

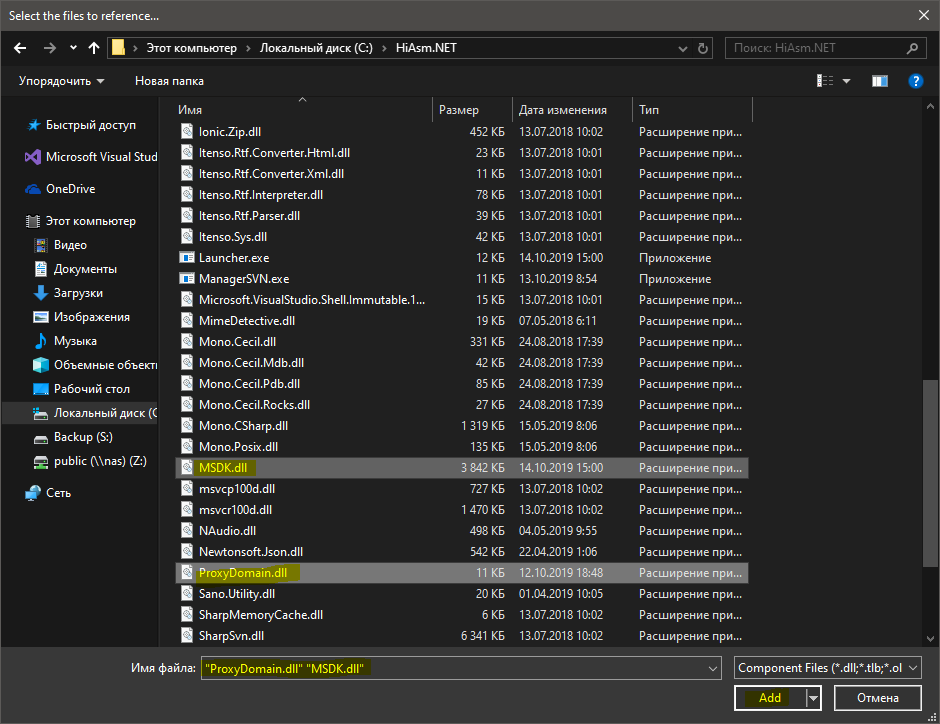

Добавление ссылок на другие сборкиЧтобы «разговаривать» с конструктором на одном языке, элементу надо указать где находятся две сборки конструктора, в которых хранится код классов общения со средой. Воспользуемся панелью обозревателя решения (Solution Explorer) и укажем на файлы конструктора MSDK.dll и ProxyDomain.dll в папке C:\HiAsm.NET\:
Теперь Visual Studio будет нам подсказывать на какие буковки на клавиатуре давить пальцем

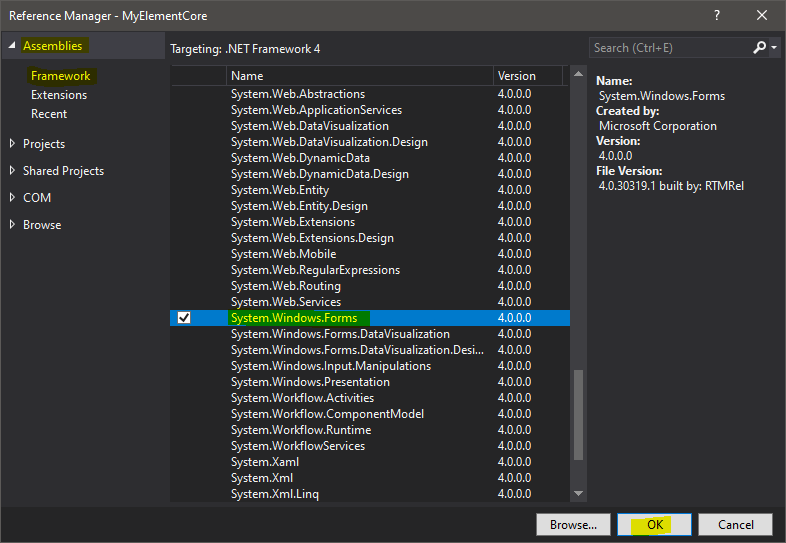

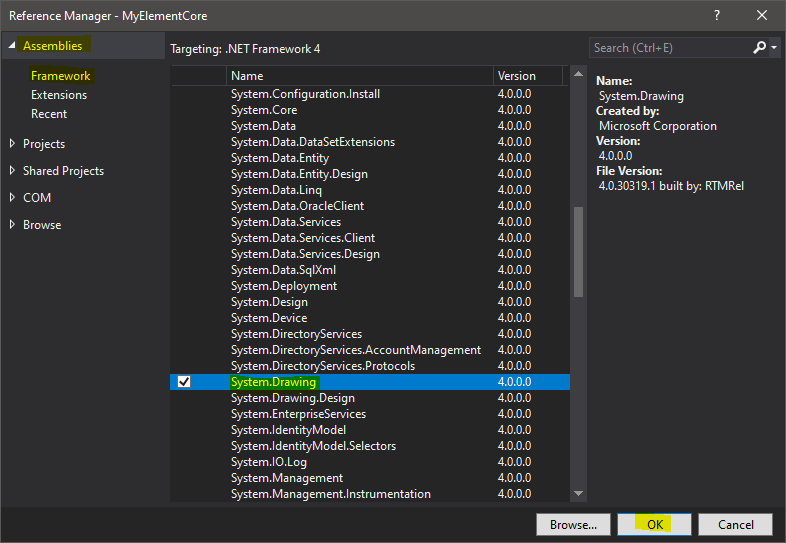

. Эта функциональность называется IntelliSense. Для сборок конструктора устанавливаем свойство CopyLocal значением False, чтобы в момент компиляции Visual Studio не копировала эти файлы никуда.В заключении наведём порядок среди ссылок на сборки при помощи контекстного меню, вызываемого правой кнопкой мыши на самих ссылках, чтобы удалить ненужные нам сейчас и напротив добавить одну нужную системную сборку System.Drawing.dll:

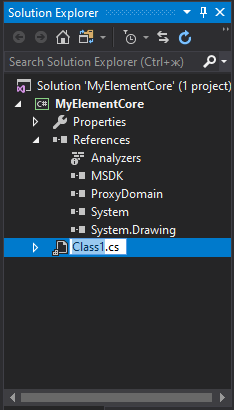

Вот так окончательно должен выглядеть почищенный список:
Для эстетической завершенности переименуем класс из бездушного названия в понятное только нам
:Bingo
Установка атрибутовТеперь надо установить обязательные атрибуты, чтобы проект HiAsm.NET признал элемент и прочитал из него необходимую информацию для взаимодействия с ним. Прежде всего это жестко определённое пространство имён (namespace):
using HiAsm;
...
namespace ElementVirtual
{
...
}
Информационный атрибут с почтой автора и версией элемента:
...
namespace ElementVirtual
{
[About(version = "1.0", author = "Developer Name", mail = "developer@mail.net")]
...
}
...
namespace ElementVirtual
{
...
[Type("Example", "Brief description", tab = "Core")]
...
}
Теперь, после выбора имени класса элемента, зададим атрибут с информацией об иконке элемента:
...
namespace ElementVirtual
{
...
[ToolboxBitmap(typeof(Example), "Resources.picture.ico")]
...
}
Определим элементу свойтво с именем Greeting:
...
namespace ElementVirtual
{
...
[Property("Greeting", "The greeting message", DataType.data_str)]
...
}
Определим элементу левую точку с именем doSayHello:
...
namespace ElementVirtual
{
...
[Point("doSayHello", "Do greeting message", DataType.data_str, PointType.pt_work)]
...
}
- pt_work - левая точка;
pt_event - правая точка;
pt_var - нижняя точка;
pt_data - верхняя точка;
Аналогично добавим элементу по одной точке на каждую сторону:
...
namespace ElementVirtual
{
...
[Point("onGreeting", "Returns greeting message", DataType.data_str, PointType.pt_event)]
[Point("Greeting", "Returns greeting message", DataType.data_str, PointType.pt_var)]
[Point("Data", "Defines greeting message", DataType.data_str, PointType.pt_data)]
...
}
Посмотрим как это выглядит суммарно:
...
namespace ElementVirtual
{
[About(version = "1.0", author = "Developer Name", mail = "developer@mail.net")]
[Type("Example", "Brief description", tab = "Core")]
[ToolboxBitmap(typeof(Example), "Resources.picture.ico")]
[Property("Greeting", "The greeting message", DataType.data_str)]
[Point("doSayHello", "Do greeting message", DataType.data_str, PointType.pt_work)]
[Point("onGreeting", "Returns greeting message", DataType.data_str, PointType.pt_event)]
[Point("Greeting", "Returns greeting message", DataType.data_str, PointType.pt_var)]
[Point("Data", "Defines greeting message", DataType.data_str, PointType.pt_data)]
...
}
Простые элементы являются наследниками базового класса Element:
...
namespace ElementVirtual
{
[About(version = "1.0", author = "Developer Name", mail = "developer@mail.net")]
...
public class Example : Element
{
...
}
...
}
Добавим конструктор, который будет вызван средой во время создания экземпляра класса элемента:
...
namespace ElementVirtual
{
[About(version = "1.0", author = "Developer Name", mail = "developer@mail.net")]
...
public class Example : Element
{
public Example(PackElement pe, SDK sdk, int x, int y) : base(pe, sdk, x, y)
{
flag |= (int)(ElementFlag.IS_SYSTEM | ElementFlag.IS_VIRTUAL);
}
...
}
...
}

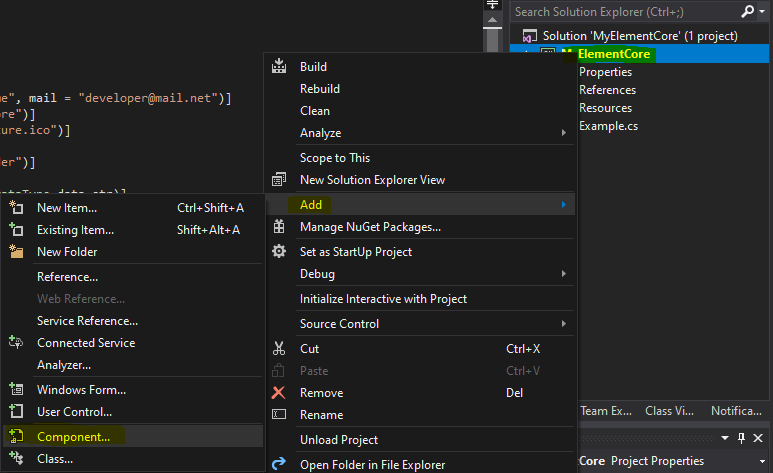

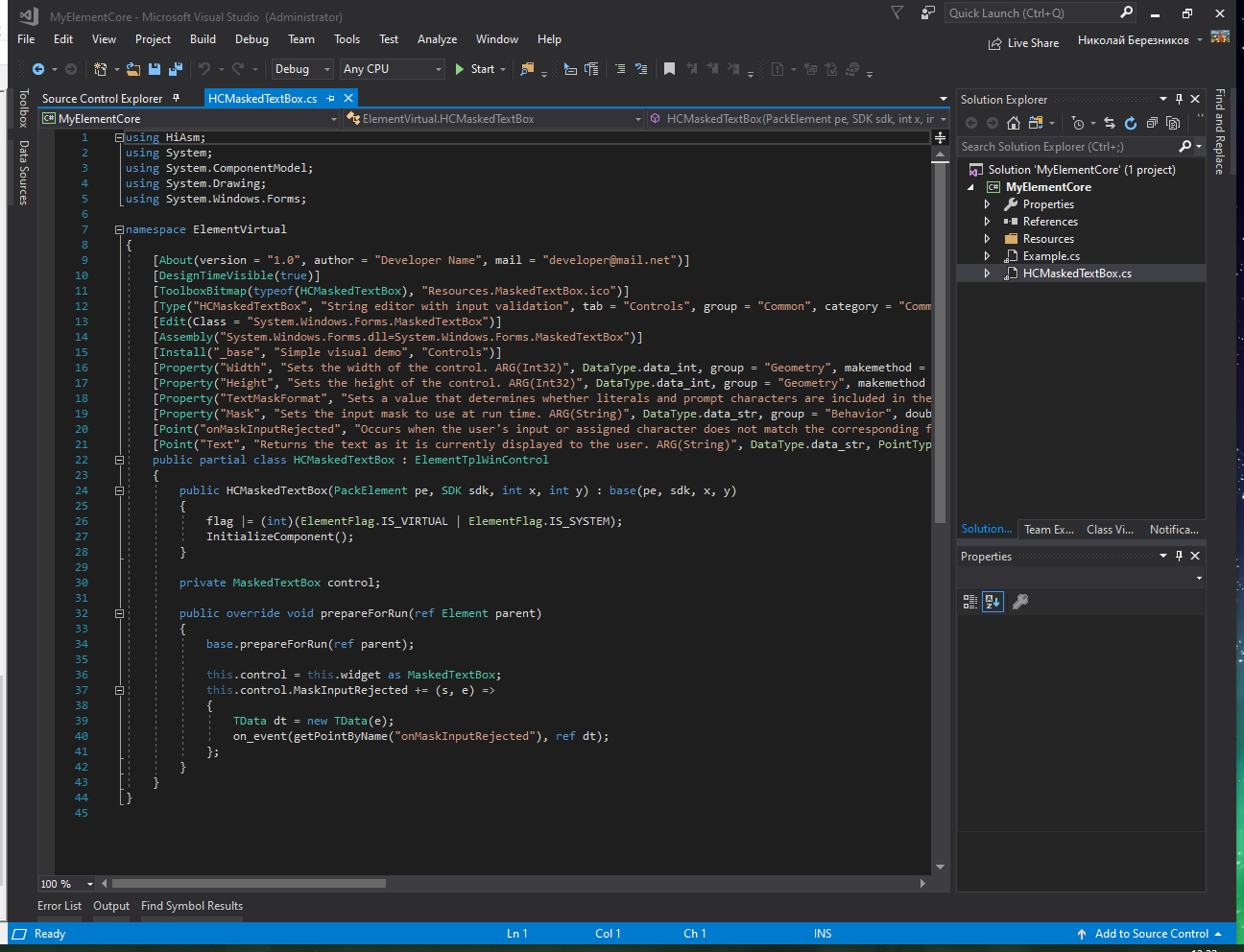

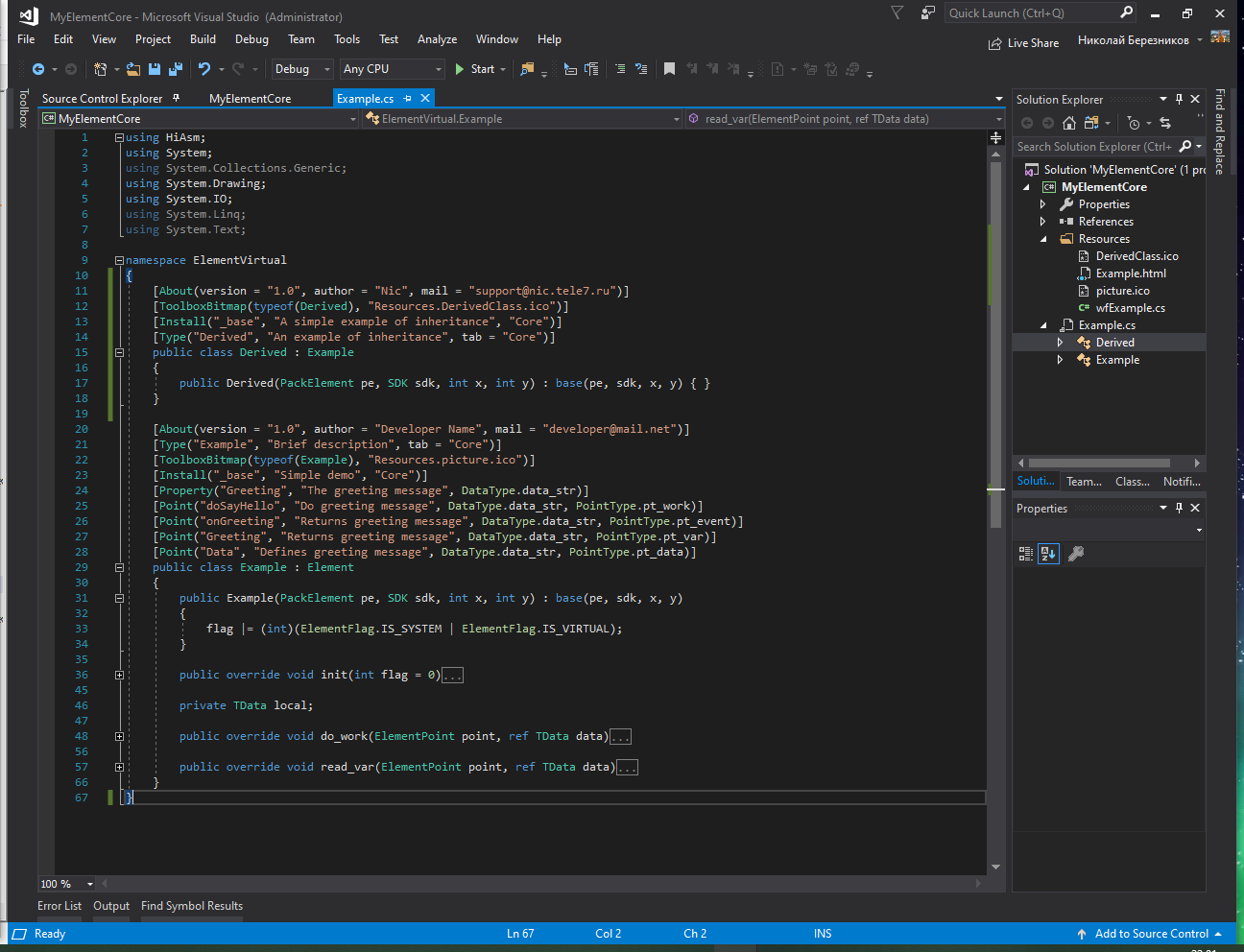

Посмотрим что у нас получилось после всех предыдущих изменений кода:

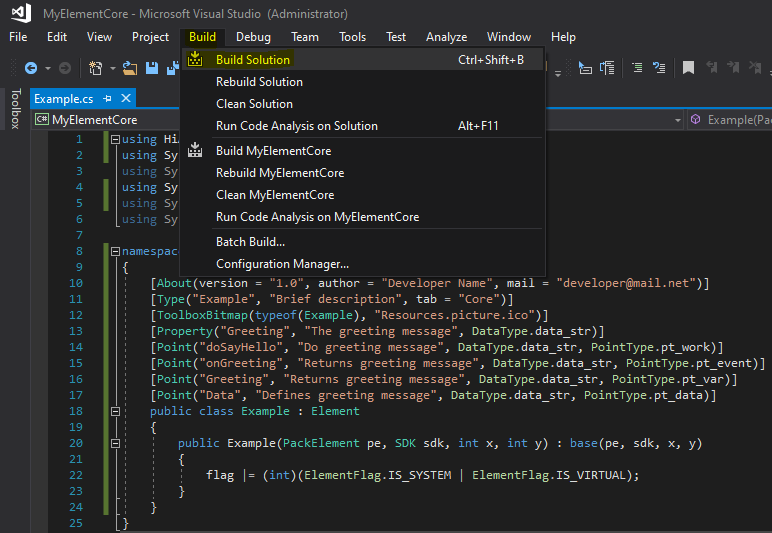

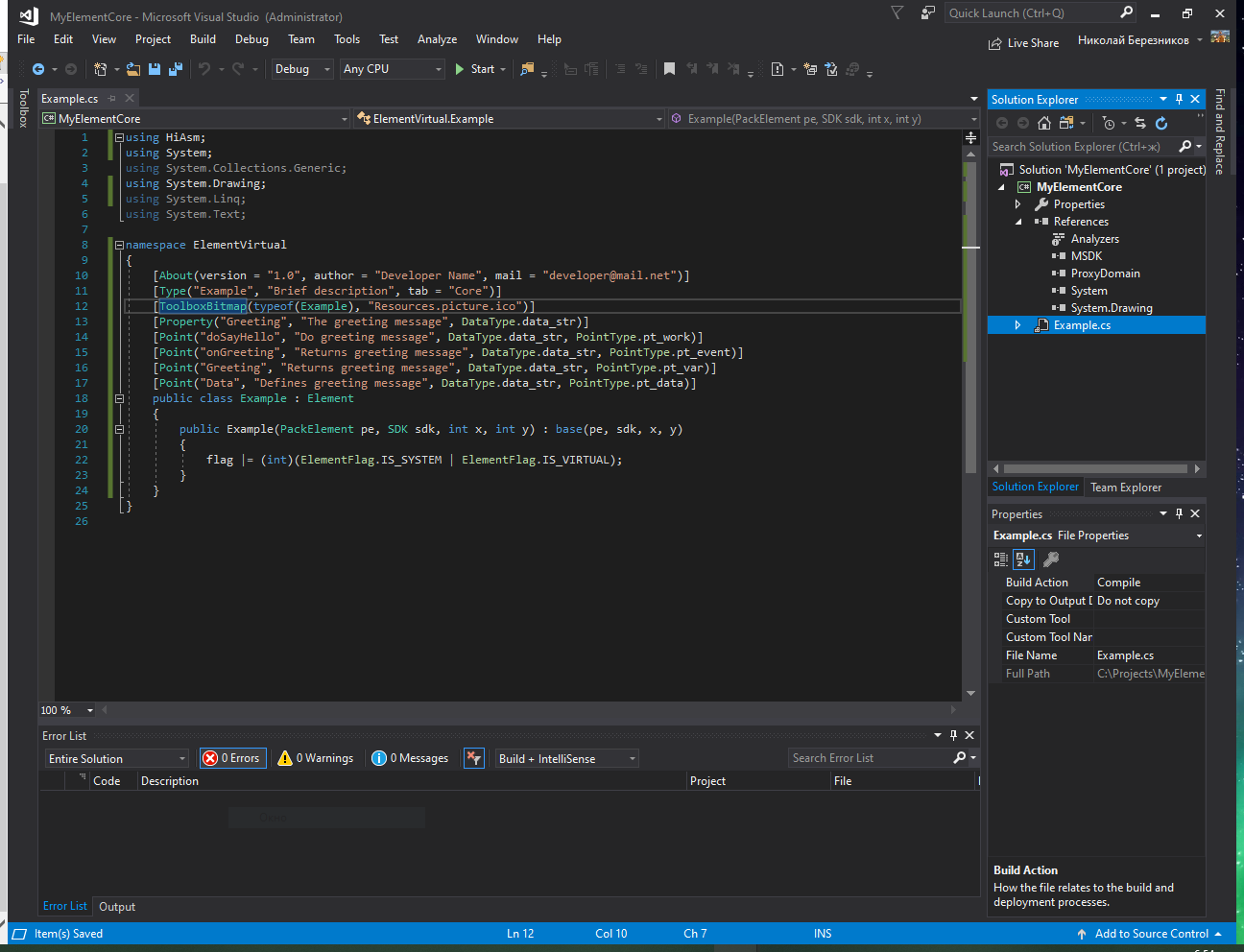

Если мы теперь построим сборку элемента у Visual Studio не будет к нашему коду никаких претензий:
По умолчанию Visual Studio сохранила файл сборки в папке проекта. Куда именно увидим, посмотрев на свойства проекта:

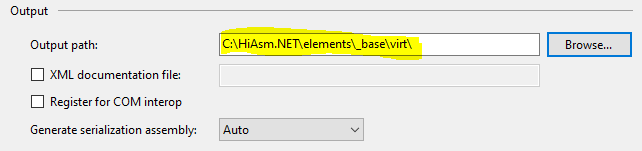

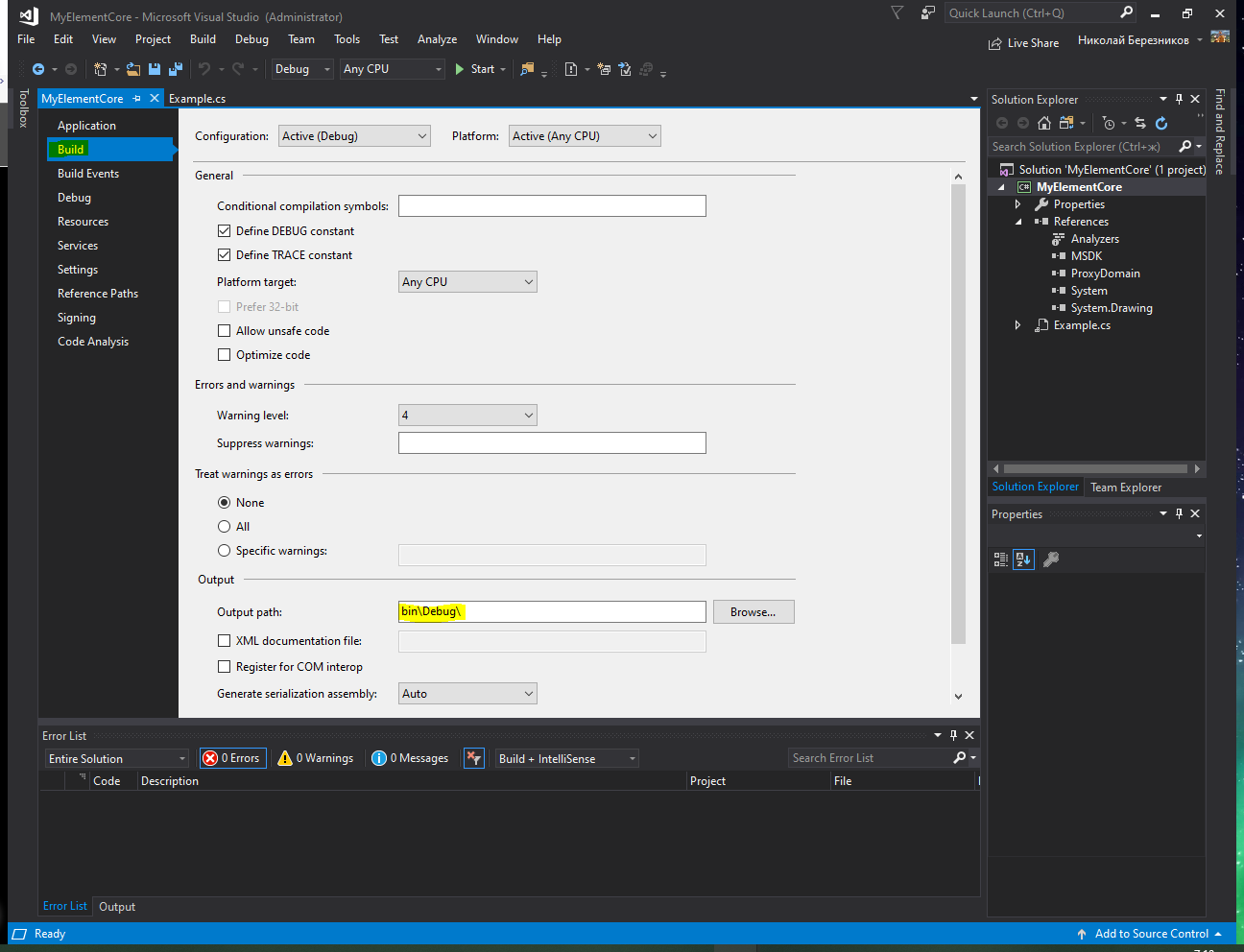

Чтобы сократить телодвижения по копированию сборки руками в нужное нам место, надо изменить выходной путь. Так как сейчас мы делаем элемент для пакета Core, укажем путь к папке со сборками виртуальных элементов этого пакета:
Ещё установим некоторые важные свойства проекта:
Можем заполнить форму с подробной информацией о сборке и если будете использовать данный проект как шаблон для создания других элементов, то следите чтобы уникальный идентификатор сборки (GUID) оставался уникальным:

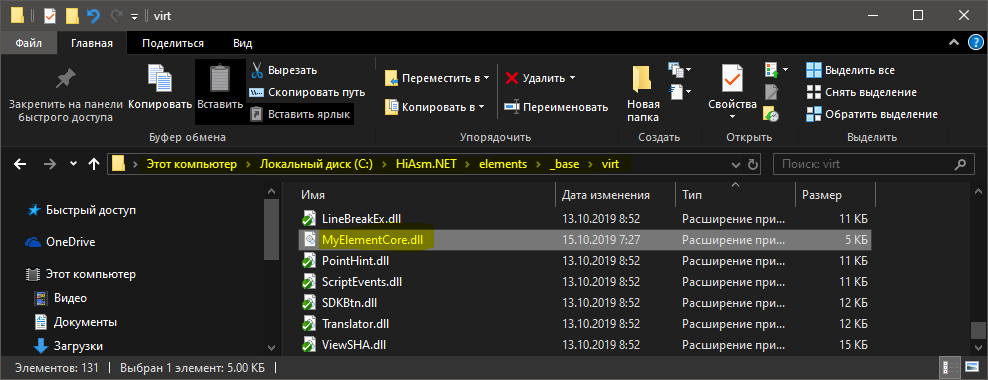

Теперь, если опять выполним построение (Build) проекта элемента, то обнаружим в указанной ранее папке файл сборки нашего нового элемента:
Размещение элемента на панели инструментовВ принципе, поместив файл сборки в папку \virt пакета Core, можем использовать элемент в конструкторе, но только пока для отображения схем с его использованием. Элемент надо поместить на панель инструментов, чтобы можно было его вставлять в схемы. Сделать это можно несколькими способами. Не буду описывать их все, а предложу самый простой и быстрый способ. На мой взгляд, проще всего открыть файл сборки в конструкторе через меню Open или набросить его на окно программы. Но прежде чем это делать, надо добавить к элементу ещё один атрибут с информацией о пакетах в которые надо его установить (пакетов может быть несколько):
...
namespace ElementVirtual
{
...
[Install("_base", "Simple demo", "Core")]
...
}

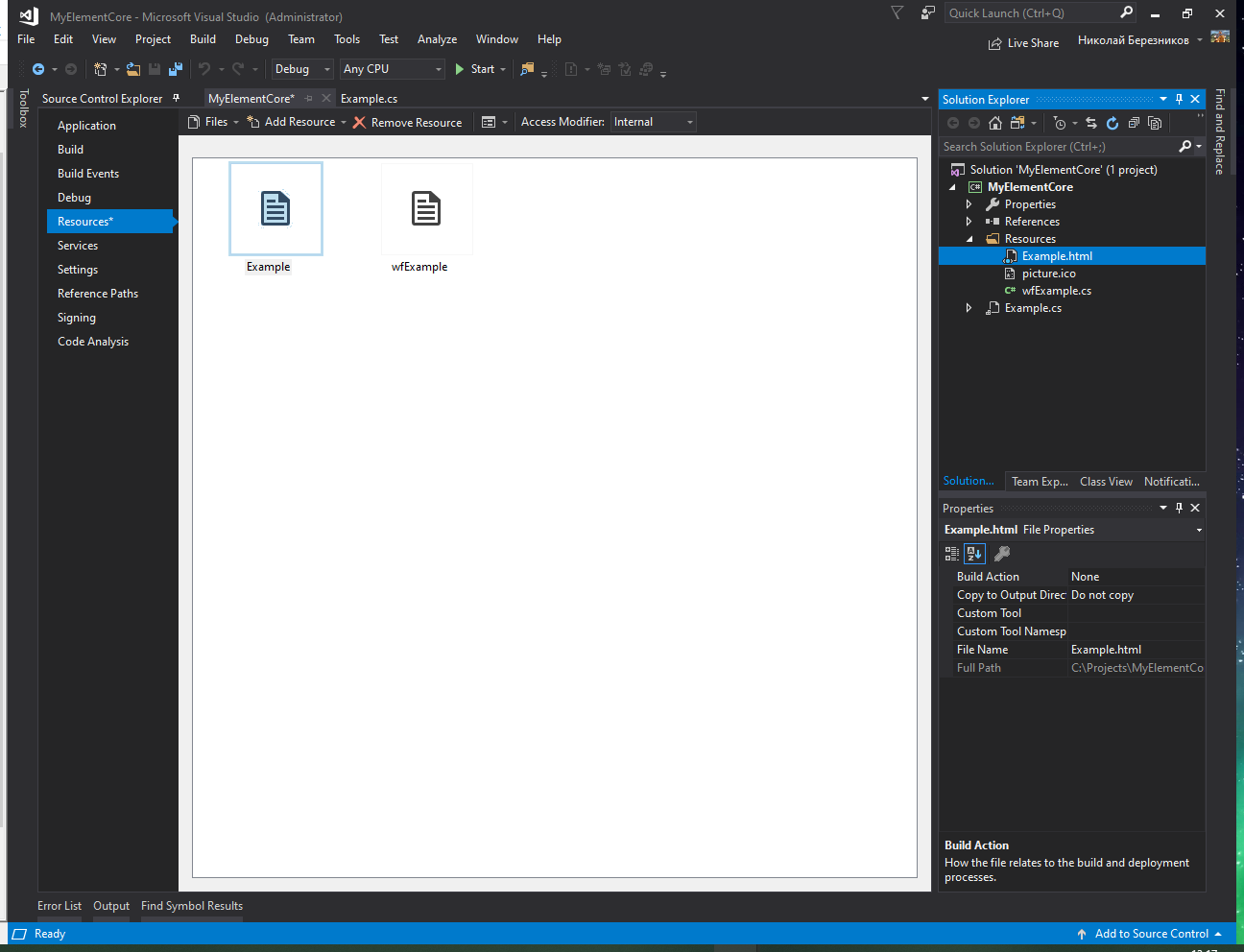

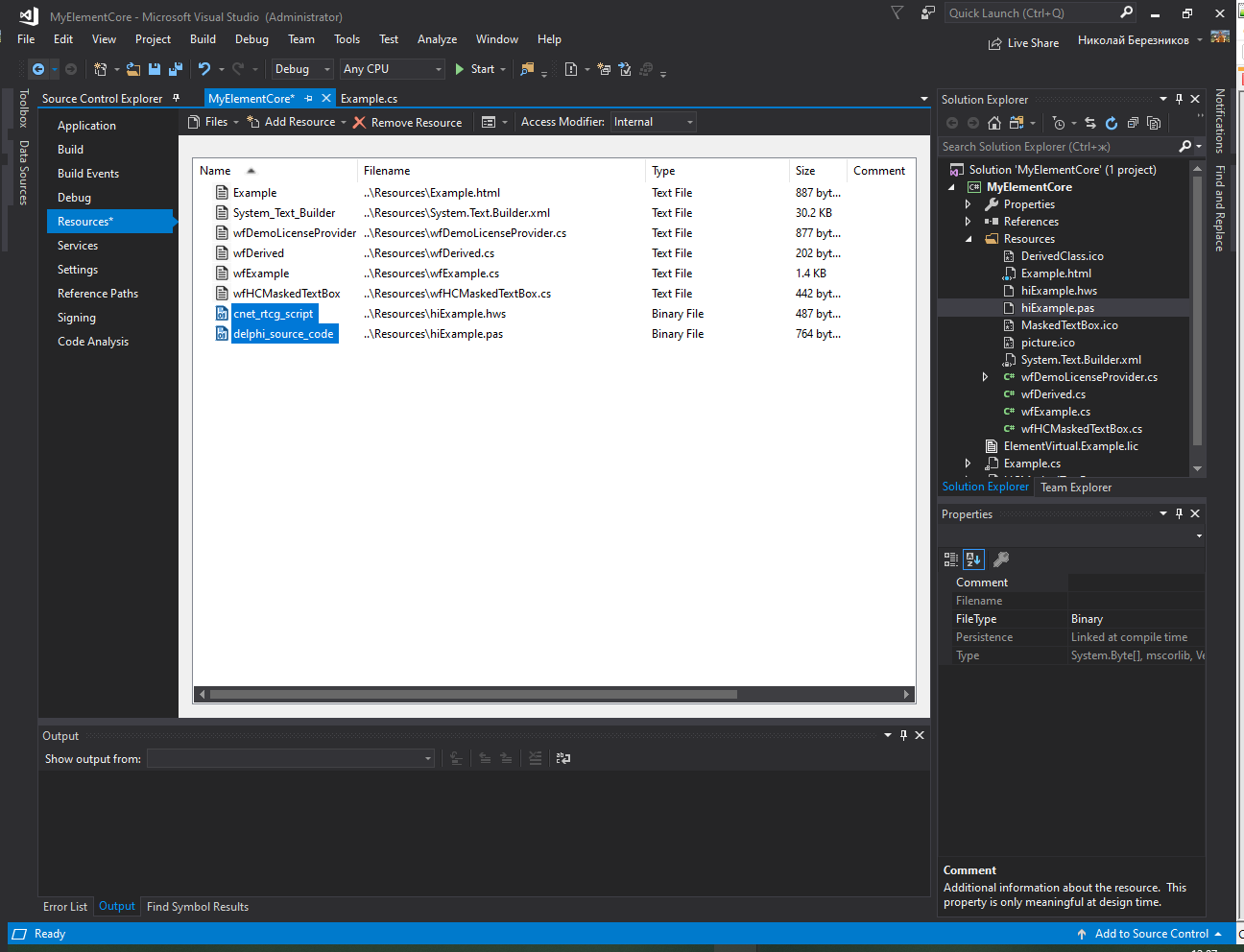

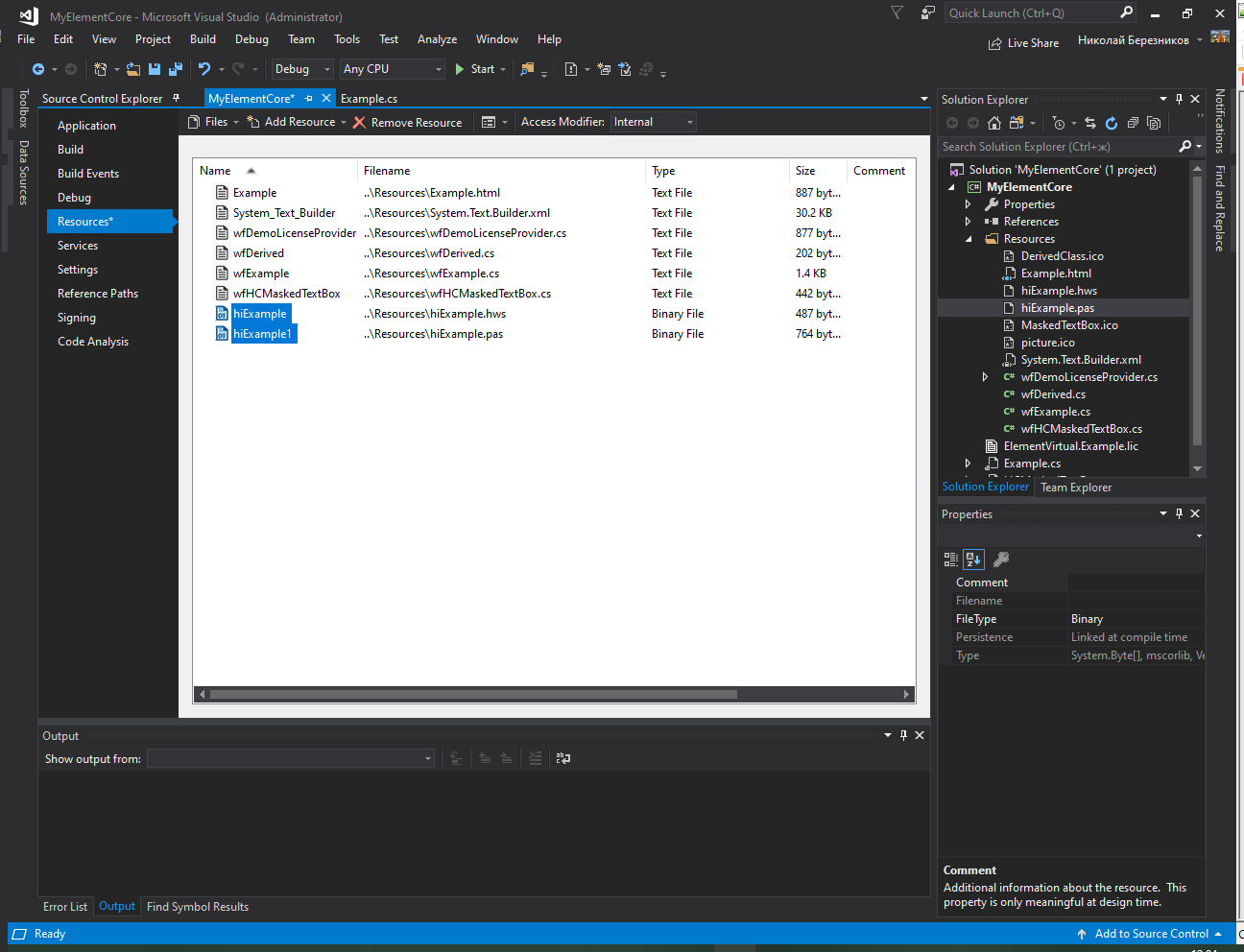

Добавление иконки элемента в ресурсы сборкиЧтобы добавить иконку элемента в ресурсы сборки надо сначала её создать. Надеюсь на просторах интернета Вы сможете отыскать изображение достойное разрабатываемого элемента. Требования к файлу иконки следующие: 24 пикселя или точки в ширину и высоту, 32 бита глубины цвета и формат иконки Windows. С именем файла иконки мы определились ранее при добавлении атрибута ToolboxBitmap, а именно picture.ico. Теперь надо решить как добавить файл иконки в ресурсы. Есть по крайней мере два способа известных мне (вероятно их больше). Один способ очевидный, а другой нет, но зато быстрый. Давайте посмотрим сначала на очевидный способ добавления через свойства проекта:
Demo

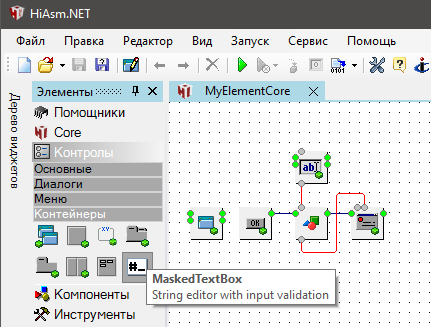

Если теперь перекомпилим проект элемента и запустим конструктор, то увидим новую иконку на панели инструментов и можем добавить её на рабочее поле схемы:
Мы сделали заготовку или шаблон элемента, который отображается на панели инструментов и может быть добавлен в схему пакета Core. Теперь надо научить элемент реагировать на обращения к его точкам других элементов схемы (сейчас он не реагирует никак, так как в нём нет кода, реализующего данный функционал).
Создание кода методов обработки обращений к точкам элементаПри помощи связей (линий) к элементу можно обращаться из других элементов. Причём сам элемент обращается к другим элементам через верхние и правые точки, а к нему обращения приходят на левые и нижние точки. Значит в коде элемента мы должны реализовать два метода-обработчика обращений к левым и нижним точкам и научиться получать данные с левых и верхних точек, а также отправлять результаты своей работы на правые и нижние точки.
Метод-обработчик обращений к левым точкам элемента выглядит так:
public override void do_work(ElementPoint point, ref TData data)
{
base.do_work(point, ref data);
...
}
Метод-обработчик обращений к нижним точкам элемента выглядит так:
public override void read_var(ElementPoint point, ref TData data)
{
base.read_var(point, ref data);
...
}
object x = data.value; // читаем нетипизированные данные с левой точки
// читаем данные как объект типа TData
TData dt = readData(data, getPointByName("Data"), getPropertyByName("Greeting"));
// или читаем данные как строку
string text = readString(data, getPointByName("Data"), getPropertyByName("Greeting"));
// или читаем данные как целое число
int number = readInteger(data, getPointByName("Data"), getPropertyByName("Greeting"));
// или читаем данные как действительное число
double real = readReal(data, getPointByName("Data"), getPropertyByName("Greeting"));
Отправить данные другому элементу через правую точку может следующий код:
// отправляем строку другому элементу через точку к именем onGreeting
on_event(getPointByName("onGreeting"), "Hello!");
// отправляем целое число другому элементу через точку к именем onGreeting
on_event(getPointByName("onGreeting"), 123);
// отправляем действительное число другому элементу через точку к именем onGreeting
on_event(getPointByName("onGreeting"), Math.PI);
// создаём новый объект типа TData и указываем наши данные для отправки как аргумент конструктора
TData dt = new TData("Hello!");
// отправляем данные другому элементу через точку к именем onGreeting
on_event(getPointByName("onGreeting"), ref dt);
Для возвращения данных с нижних точек надо записать наши данные в объект типа TData, ссылку на который нам прислал, обращающийся к нашей точке элемент. Следующий код показывает как можно это сделать:
// записываем наши данные типа TData по ссылке другого элемента
data.assign(new TData("Hello!"));
// или записываем наши данные любого типа по ссылке другого элемента
data.assignT(this);

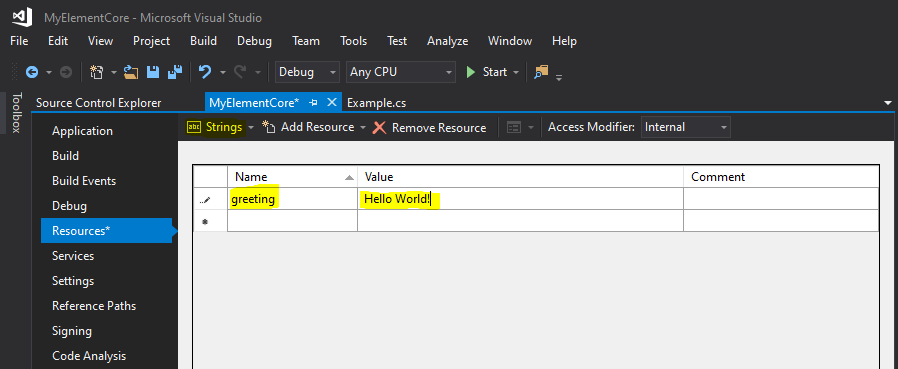

Теперь мы готовы научить наш элемент реагировать на внешние обращения к нему из других элементов:
private TData local;
public override void do_work(ElementPoint point, ref TData data)
{
base.do_work(point, ref data);
this.local = readData(data, getPointByName("Data"), null);
TData dt = new TData(this.local);
this.on_event(getPointByName("onGreeting"), ref dt);
}
public override void read_var(ElementPoint point, ref TData data)
{
base.read_var(point, ref data);
if (this.local.isEmpty())
data.assign(new TData(Properties.Resources.greeting));
else
data.assign(this.local);
}

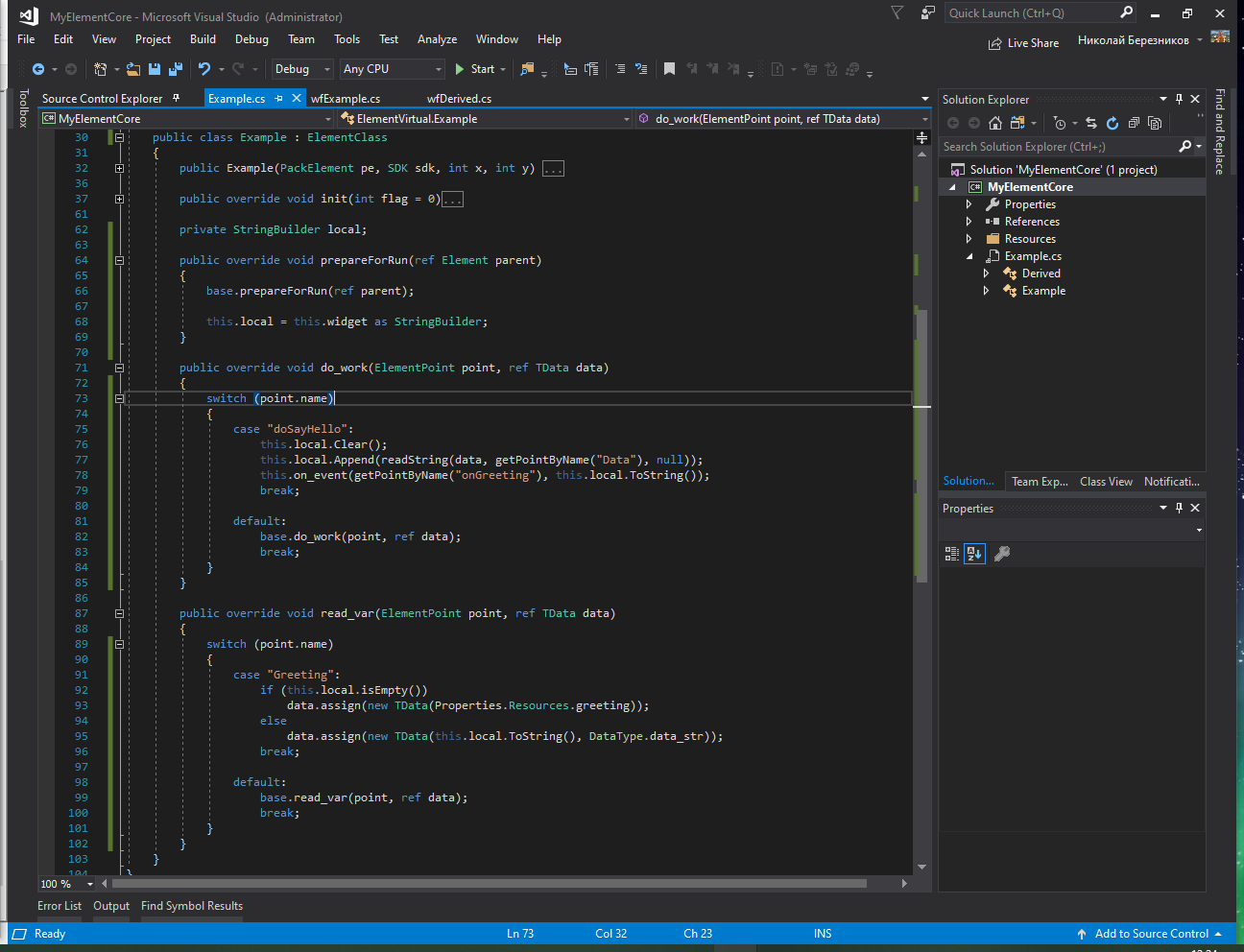

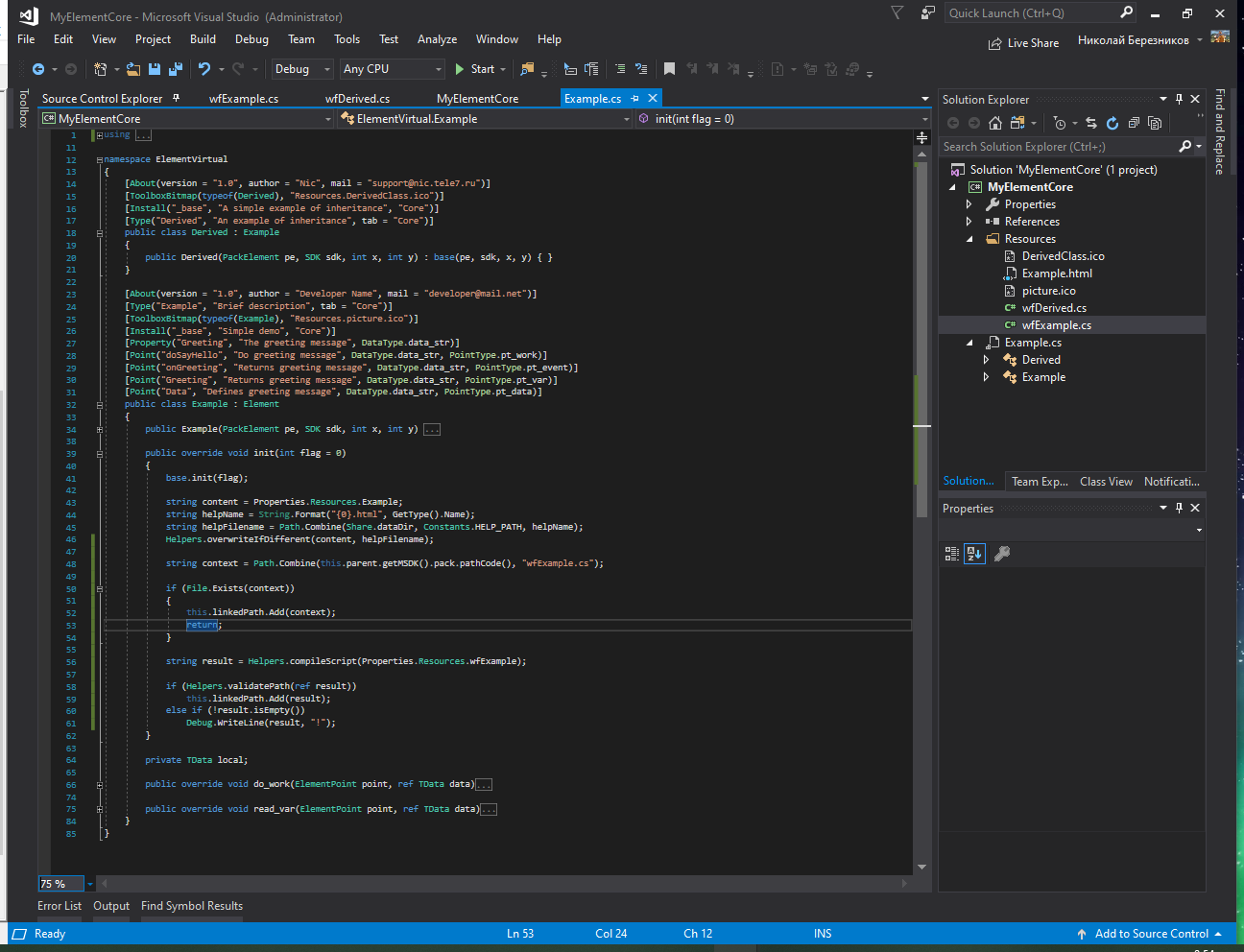

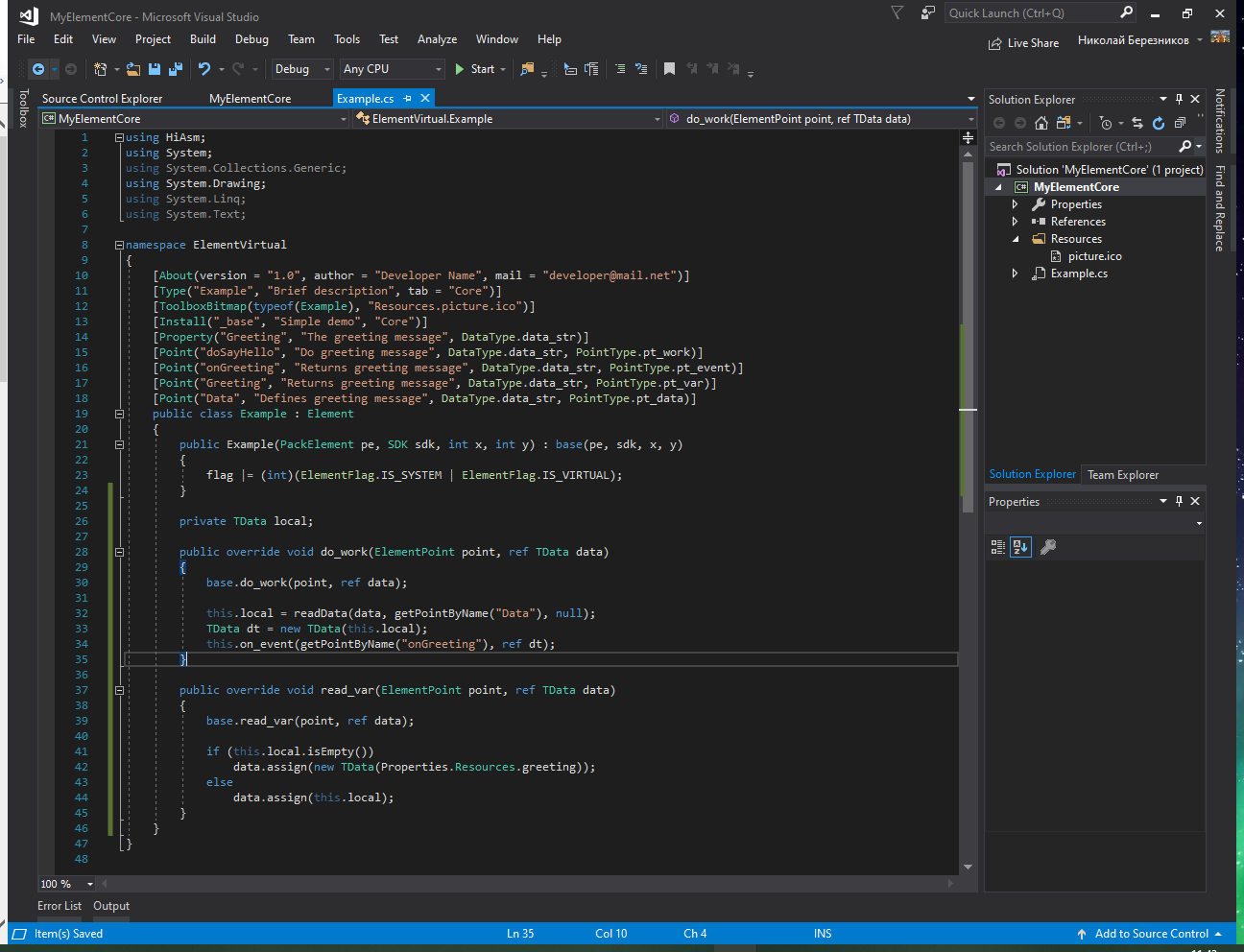

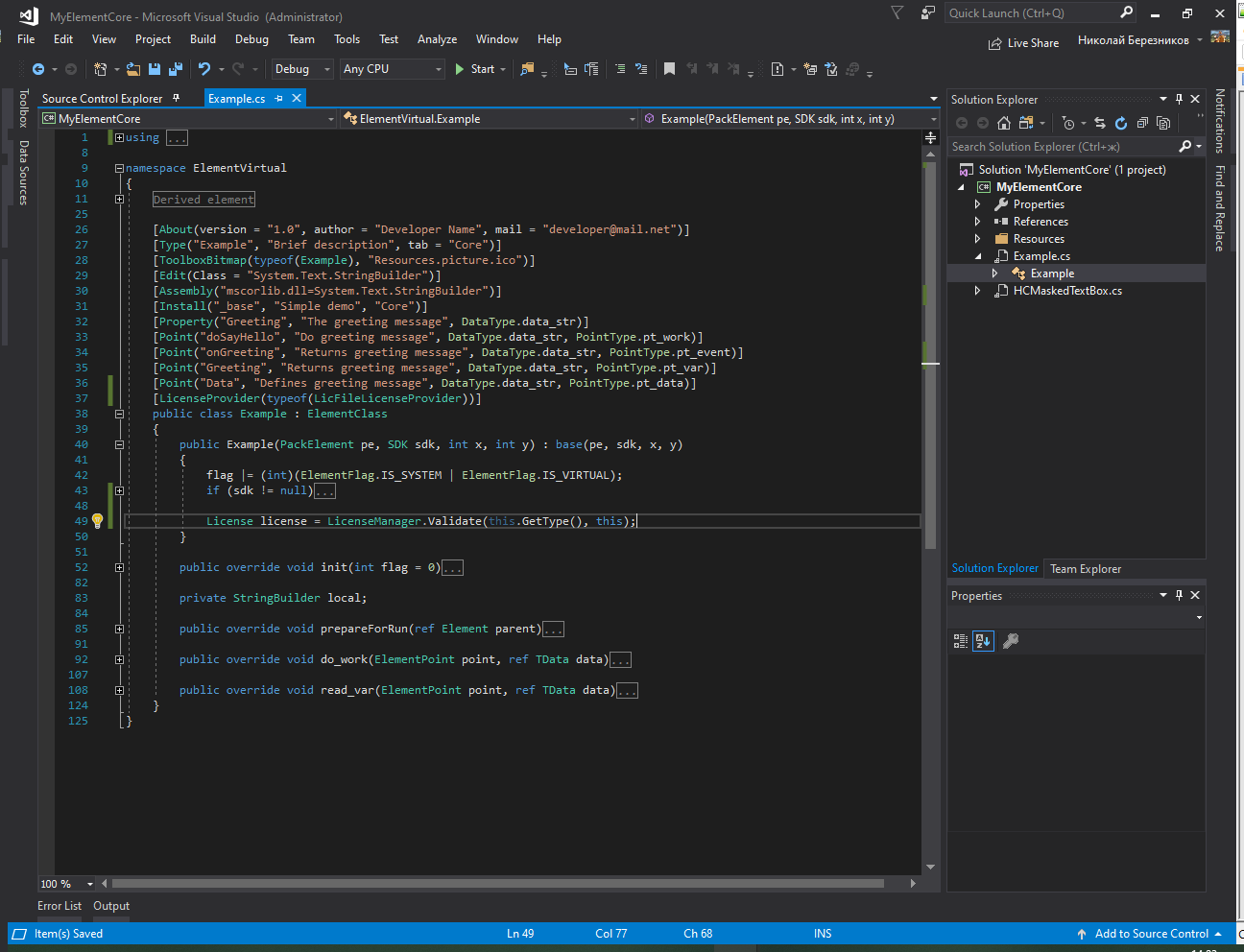

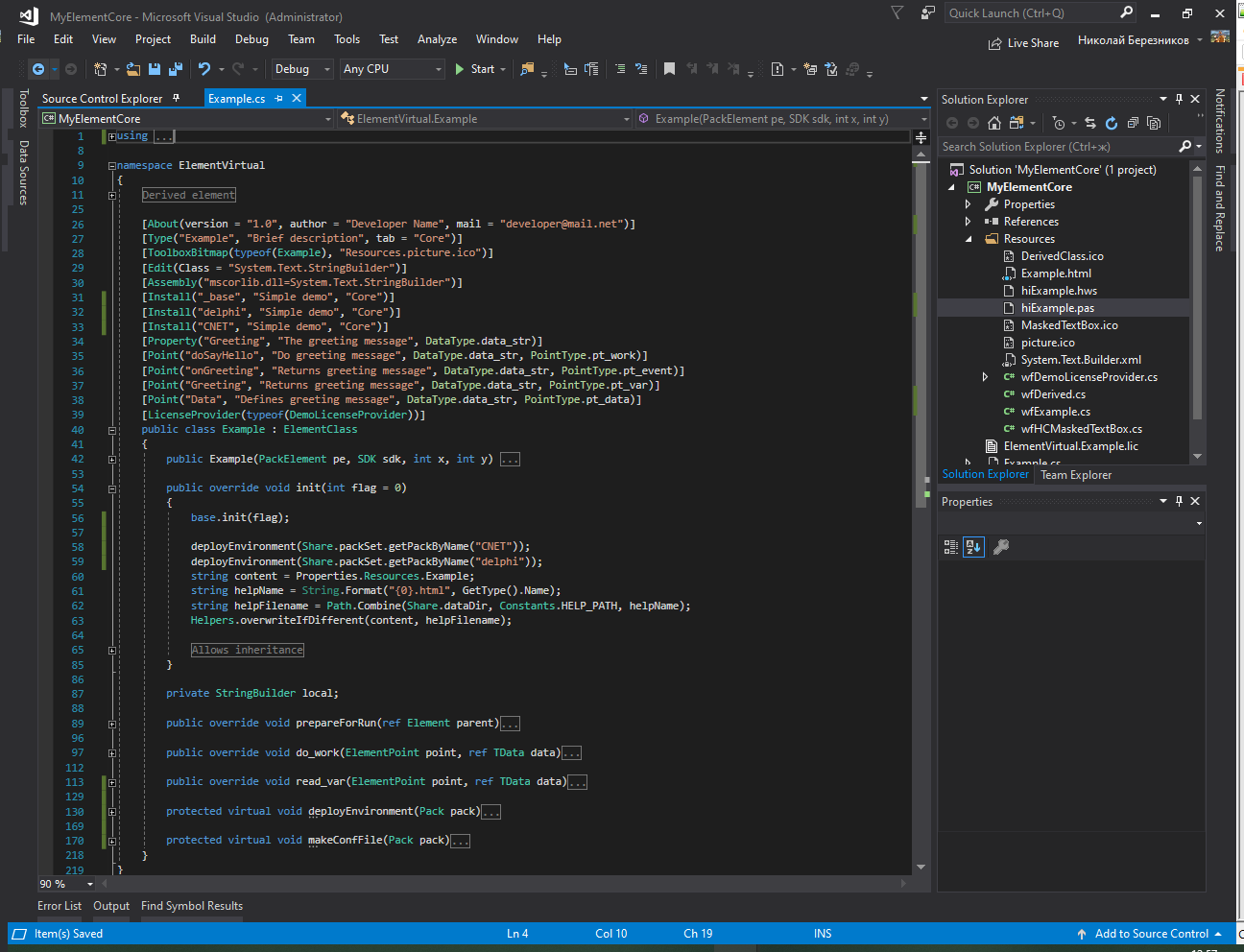

Посмотрим на получившийся код элемента:
Можете скачать полный код проекта элемента: MyElementCore.zip

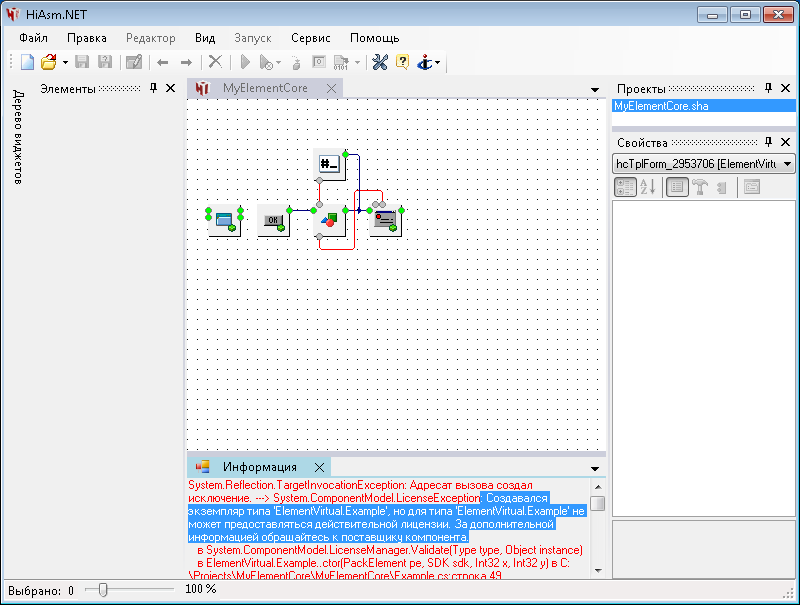

Мы реализовали необходимый функционал элемента и можем проверить как он работает:
Demo
P.S. Продолжение следует. Эта тема будет редактироваться и дополняться новой информацией для разработчиков, которая призвана помочь им преодолеть порог вхождения. Автор будет удалять комментарии не относящиеся к данной теме, чтобы не засорять её бесполезной информацией, для которой на форуме есть специальные разделы. Спасибо за понимание.
