Grapher и Plotter - независимый цвет и толщина линий, точек..

Форумы "Игра в слова"Grapher и Plotter - независимый цвет и толщина линий, точек.. ← Ctrl1Ctrl →

Этот топик читают: Гость

Ответов: 1263

Рейтинг: 47

#1: 2020-01-03 03:03:59 ЛС | профиль | цитата

Собственно захотел вывести цены валют в виде разноцветных точек разного размера и не смог. Во первых, нет внешней точки, я это поборол, подправив исходник и конфиг PlotPoints (могу выложить), но проблемы это не решило, тк толщина и цвет точек менялся синхронно сразу у всей серии. Как нибудь реально его переделать на независимые точки? Или слишком муторно, проще все заново рисовать линиями на PaintBox ? Когда то я на Хиасме написал симулятор рулетки, чтобы раз и навсегда развеять миф что там что-то можно заработать. Теперь хочу тоже самое проделать с Форексом. Хотя кто знает, возможно это наоборот подскажет как можно на нем заработать) А то уже 3 месяца безработный сижу, после 5 лет работы отвык искать работу, да и ситуация изменилась. Раньше на сайтах работодатель публиковал вакансию и свой телефон, можно было его зацепить как-то чем-то, а теперь только резюме смотрят и тишина.

карма: 3

Hiasm + Flowstone + CopperCube + GoDot + JS

Google vip	#1.1контекстная реклама от партнеров

Ответов: 1925

Рейтинг: 172

#2: 2020-01-03 13:48:20 ЛС | профиль | цитата

Как вариант - для каждой новой точки - просто новая серия. Т.о. можно считать, что мультиэлемент с сериями для каждой точки - это аналог обычной серии.

Add(Plotter,9857071,273,210)
{
 Left=20
 Top=60
 Width=335
 Height=185
 Name="123"
}
Add(MultiElementEx,10692237,273,161)
{
 Mode=1
}
BEGIN_SDK
  Add(EditMultiEx,5045315,21,21)
  {
   WorkCount=#5:##add|
   Point(##add)
   link(##add,10833669:doEvent1,[(35,27)(35,111)])
  }
  Add(PlotPoints,13345189,210,91)
  {
   Grapher="parent.123"
   Size=2
   Shape=1
   Point(doColor)
  }
  Add(MultiStrData,4960445,91,105)
  {
   Count=1
   Direct=1
   link(onPart1,13345189:doColor,[])
  }
  Add(MT_String,271795,91,154)
  {
   link(onResult,13345189:doAdd,[(167,160)(167,97)])
   link(Str1,4960445:RemaindStr,[])
  }
  Add(Hub,10833669,49,105)
  {
   link(onEvent1,4960445:doSplit,[])
   link(onEvent2,271795:doMTString,[(77,118)(77,174)])
  }
END_SDK
Add(Button,5629809,175,161)
{
 Left=15
 Top=15
 link(onClick,1132566:doEnum,[])
}
Add(StrList,16195373,210,98)
{
 Strings=#7:1;0;255|9:2;1;65535|5:4;2;0|12:6;3;16777215|
}
Add(ArrayEnum,1132566,224,161)
{
 link(onItem,10692237:##add,[])
 link(Array,16195373:Array,[])
}

Немного муторно, но если сделать понятные подписи к элементам и правильно их расставить на схеме (чтоб понятно было), то вполне неплохо будет.

Или вот, понажимать несколько раз:

Add(MainForm,2953706,84,84)
{
 Position=1
 link(onCreate,14982873:In,[])
}
Add(Plotter,9857071,462,168)
{
 Left=20
 Top=60
 Width=335
 Height=185
 Name="123"
}
Add(MultiElementEx,10692237,399,238)
{
 Mode=1
}
BEGIN_SDK
  Add(EditMultiEx,5045315,21,21)
  {
   WorkCount=#5:##add|
   Point(##add)
   link(##add,10833669:doEvent1,[(35,27)(35,146)])
  }
  Add(PlotPoints,13345189,210,126)
  {
   Grapher="parent.123"
   Size=2
   Shape=1
   Point(doColor)
   link(ValueY,14631776:Value1,[])
   link(ValueX,14631776:Value2,[])
  }
  Add(Hub,10833669,77,140)
  {
   OutCount=5
   link(onEvent1,13345189:doColor,[])
   link(onEvent2,13366588:doWork2,[])
   link(onEvent3,13366588:doWork3,[(102,160)])
   link(onEvent4,13345189:doAdd,[(151,167)(151,132)])
   link(onEvent5,1524946:In,[])
  }
  Add(Random,9346367,126,70)
  {
   Max=10
   link(onRandom,14631776:doValue,[])
  }
  Add(MemFIFO,14631776,210,70)
  {
  }
  Add(HubEx,13366588,98,147)
  {
   Angle=3
   link(onEvent,9346367:doRandom,[(102,76)])
  }
  Add(LineBreak,7497173,168,77)
  {
   link(Out,14631776:doClear,[])
   Primary=[1524946,-63,91]
  }
END_SDK
Add(Button,5629809,182,238)
{
 Left=15
 Top=15
 link(onClick,13752080:doFor,[])
}
Add(For,13752080,231,238)
{
 End=9
 link(onEvent,14244341:doRandom,[])
}
Add(Random,14244341,350,238)
{
 Max=16777215
 link(onRandom,10692237:##add,[])
}
Add(LineBreak,2536447,308,245)
{
 link(Out,14244341:doRandomize,[])
 Primary=[14982873,-182,-147]
}

Редактировалось 2 раз(а), последний 2020-01-03 14:02:37

карма: 9

Учебник по HiAsm | Видеоуроки | Мои программы

Ответов: 1263

Рейтинг: 47

#3: 2020-01-03 17:46:11 ЛС | профиль | цитата

3042, спасибо! Как вариант для нас художников, самое то) Совсем забыл про динамические контейнеры.

--- Добавлено в 2020-01-03 18:40:35

Вот получилась цветомузыка) В архиве мод компонента и готовый экзешник со схемой.

Редактировалось 4 раз(а), последний 2020-01-03 18:42:28

карма: 3

Hiasm + Flowstone + CopperCube + GoDot + JS

файлы: 1

PlotSeries_size_mod.zip [42.5KB] [347]

Ответов: 1925

Рейтинг: 172

#4: 2020-01-03 19:44:07 ЛС | профиль | цитата

Что-то я заигрался... Новогодний фейерверк. Или цветной снег. Или зарождение/аннигиляция частиц:


Add(LineBreak,9139647,413,427)
{
 link(Out,4501943:doStop,[])
 Primary=[10969295,-168,-21]
}
Add(LineBreak,6365051,371,329)
{
 link(Out,13752080:doStop,[])
 Primary=[12692227,-126,70]
}
Add(MainForm,11508968,217,168)
{
 Width=607
 Height=501
 Position=1
 link(onCreate,14982873:In,[])
}
Add(Plotter,9857071,322,168)
{
 Left=5
 Top=45
 Width=590
 Height=425
 Name="123"
 MaxH=100
 MaxW=100
}
Add(MultiElementEx,10692237,812,322)
{
 @Color=5592575
 Mode=1
}
BEGIN_SDK
  Add(EditMultiEx,5045315,21,21)
  {
   WorkCount=#5:##add|8:##delete|7:##clear|
   VarCount=#7:##count|
   Point(##add)
   Point(##count)
   Point(##delete)
   Point(##clear)
   link(##add,10833669:doEvent1,[(35,27)(35,146)])
  }
  Add(PlotPoints,13345189,210,126)
  {
   Grapher="parent.123"
   Size=2
   Shape=1
   Point(doColor)
   link(ValueY,14631776:Value1,[])
   link(ValueX,14631776:Value2,[])
  }
  Add(Hub,10833669,77,140)
  {
   OutCount=5
   link(onEvent1,13345189:doColor,[])
   link(onEvent2,13366588:doWork2,[])
   link(onEvent3,13366588:doWork3,[(102,160)])
   link(onEvent4,13345189:doAdd,[(151,167)(151,132)])
   link(onEvent5,1524946:In,[])
  }
  Add(Random,9346367,126,70)
  {
   link(onRandom,14631776:doValue,[])
  }
  Add(MemFIFO,14631776,210,70)
  {
  }
  Add(HubEx,13366588,98,147)
  {
   Angle=3
   link(onEvent,9346367:doRandom,[(102,76)])
  }
  Add(LineBreak,14763844,168,77)
  {
   link(Out,14631776:doClear,[])
   Primary=[1524946,-63,91]
  }
END_SDK
Add(Button,5629809,168,315)
{
 Left=15
 Top=15
 link(onClick,6599941:doEvent1,[])
}
Add(For,13752080,413,322)
{
 link(onEvent,14244341:doRandom,[])
 link(End,8317919:FormatTime,[])
}
Add(Random,14244341,497,322)
{
 Max=16777215
 link(onRandom,16713839:doEvent1,[])
}
Add(LineBreak,7304619,455,329)
{
 link(Out,14244341:doRandomize,[])
 Primary=[14982873,-196,-147]
}
Add(Timer,134017,518,546)
{
 Enable=1
 AutoStop=1
 Point(doInterval)
 link(onTimer,15296562:doDeferredEvent,[])
}
Add(Hub,8035908,322,322)
{
 InCount=2
 OutCount=3
 link(onEvent1,13752080:doFor,[])
 link(onEvent2,5321142:doOperation,[(354,335)(354,426)])
 link(onEvent3,13670510:doRandom,[(350,342)(350,566)])
}
Add(Random,13670510,399,560)
{
 Min=30
 Max=30
 link(onRandom,9762853:doEvent1,[])
}
Add(Hub,9762853,441,560)
{
 link(onEvent1,134017:doInterval,[])
 link(onEvent2,134017:doTimer,[(487,573)(487,552)])
}
Add(LineBreak,1839770,280,329)
{
 link(Out,8035908:doEvent2,[])
 Primary=[394371,371,224]
}
Add(Button,13533617,168,385)
{
 Left=75
 Top=15
 Caption="Stop"
 link(onClick,2615310:doEvent1,[])
 AddHint(-55,7,37,13,Caption)
}
Add(LineBreak,15024549,567,518)
{
 link(Out,10619985:doOn,[])
 Primary=[11798617,-322,-203]
}
Add(DeferredEvent,15296562,567,546)
{
 link(onDeferredEvent,9927069:doEvent,[])
}
Add(Hub,16713839,546,322)
{
 OutCount=3
 link(onEvent1,10692237:##add,[])
 link(onEvent3,6282543:doProcessMessages,[])
}
Add(Application,6282543,581,336)
{
 Wait=1
}
Add(Random,2572687,616,427)
{
 Point(doMax)
 Point(Max)
 link(onRandom,10692237:##delete,[(709,433)(709,335)])
 link(Max,14236482:Var,[])
}
Add(Math,13799025,539,420)
{
 OpType=1
 Op2=1
 ResultType=0
 link(onResult,578032:doEvent1,[])
 link(Op1,11766966:Var3,[(545,404)])
}
Add(Hub,578032,581,420)
{
 link(onEvent1,2572687:doMax,[(605,426)(605,454)])
 link(onEvent2,2572687:doRandom,[])
}
Add(LineBreak,11445270,812,364)
{
 Type=1
 link(Data,10692237:##count,[])
 Primary=[10699470,-441,14]
}
Add(LineBreak,11252468,539,462)
{
 Type=1
 link(Data,13799025:Result,[])
 Primary=[14236482,77,-70]
}
Add(Switch,10619985,609,504)
{
 DataOn=Integer(1)
 DataOff=Integer(0)
 Point(doOn)
 Point(State)
}
Add(IndexToChanel,9927069,609,546)
{
 Point(Index)
 link(onEvent2,394371:In,[])
 link(Index,10619985:State,[])
}
Add(Hub,2615310,217,385)
{
 OutCount=4
 link(onEvent1,15760264:In,[])
 link(onEvent2,13278846:In,[])
 link(onEvent3,12692227:In,[])
 link(onEvent4,10969295:In,[])
}
Add(LineBreak,3108865,567,511)
{
 link(Out,10619985:doReset,[])
 Primary=[13278846,-322,-119]
}
Add(LineBreak,13149052,476,553)
{
 link(Out,134017:doStop,[])
 Primary=[15760264,-231,-168]
}
Add(Hub,6599941,217,315)
{
 link(onEvent1,11798617:In,[])
 link(onEvent2,8035908:doEvent1,[])
}
Add(Time,8317919,420,266)
{
 Format="s"
}
Add(For,4501943,455,420)
{
 End=15
 link(onEvent,13799025:doOperation,[])
 link(End,5321142:Result,[(468,408)(422,408)(422,464)(377,464)])
}
Add(Timer,13696434,518,168)
{
 link(onTimer,8475074:doText,[])
}
Add(Label,8475074,567,168)
{
 Left=140
 Top=20
 link(Text,1418167:FormatTime,[])
}
Add(Time,1418167,567,119)
{
 Format="h:m:s"
}
Add(Math,5321142,371,420)
{
 OpType=7
 Op2=3
 ResultType=0
 link(onResult,4501943:doFor,[])
 link(Op1,11766966:Var2,[])
}
Add(GetDataEx,11766966,371,399)
{
 link(Data,10699470:Var,[])
}

Результат зависит от текущего числа секунд.

карма: 9

Учебник по HiAsm | Видеоуроки | Мои программы

файлы: 1 nyfw.gif [664.7KB] [749]

Ответов: 1263

Рейтинг: 47

#5: 2020-01-03 20:10:50 ЛС | профиль | цитата

3042, круто)
Вторая версия цветомузыки и компонентов - теперь можно менять фигуры тоже случайно. Ура, Новый Год!))

Редактировалось 1 раз(а), последний 2020-01-03 20:12:21

карма: 3

Hiasm + Flowstone + CopperCube + GoDot + JS

файлы: 1

PlotPoints_size&shape_select_mod.zip [125.2KB] [336]

Ответов: 8887

Рейтинг: 823

#6: 2020-01-04 23:42:43 ЛС | профиль | цитата

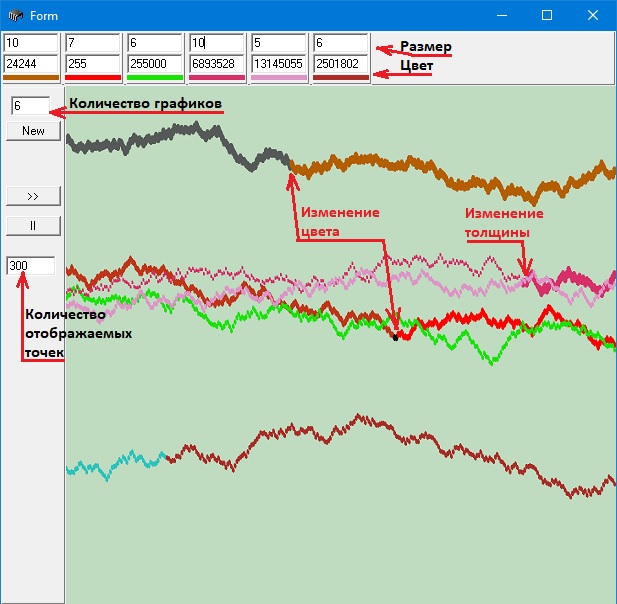

Aziz, отрисовка на картинке:


Схема


Add(MainForm,2953706,63,126)
{
 Width=631
 Height=393
 Caption="График"
 link(onCreate,14653550:doEvent1,[])
}
Add(ChildPanel,7759433,280,161)
{
 link(Data1,16503220:Var2,[])
}
BEGIN_SDK
  Add(EditMulti,9162668,21,7)
  {
   EventCount=1
   WorkCount=3
   DataCount=1
   VarCount=1
   Width=678
   Height=193
   link(doWork1,986141:doEvent1,[(46,13)(46,48)])
   link(doWork2,9831224:doWork1,[(333,20)])
   link(doWork3,3750475:doWork2,[])
   link(Var1,5539937:Array,[(27,186)(671,186)])
  }
  Add(Panel,14622453,56,126)
  {
   Width=615
   Height=55
   Align=2
  }
  Add(ChildPanelEx,2613532,350,70)
  {
   Mode=1
   link(onNew,2675650:doWork1,[(396,76)])
  }
  BEGIN_SDK
    Add(EditMultiEx,12190049,21,21)
    {
     WorkCount=#5:##add|8:##select|7:##clear|7:doColor|
     EventCount=#5:onNew|
     VarCount=#12:##eventIndex|5:Color|4:Size|
     Width=440
     Point(##add)
     Point(##select)
     Point(##clear)
     Point(##eventIndex)
     link(##add,9804346:doSplit,[(60,27)(60,41)])
     link(Color,2345658:Text,[(34,173)(167,173)])
     link(Size,3165517:Text,[(41,180)(314,180)])
    }
    Add(Panel,4974877,42,119)
    {
     Left=1
     Top=1
     Height=48
     Layout="parent.MyPanel"
    }
    Add(MultiStrData,9804346,70,35)
    {
     link(onPart1,13046036:doEvent1,[(109,41)(109,69)])
     link(onPart2,3165517:doText2,[(298,48)(298,90)])
    }
    Add(Edit,3165517,308,77)
    {
     Left=1
     Top=1
     Width=56
     DataType=2
     ClearAfterEnter=1
     Point(doSetFocus)
     link(onChange,9440750:doWork3,[(347,83)])
    }
    Add(Edit,2345658,161,56)
    {
     Left=1
     Top=22
     Width=56
     DataType=2
     ClearAfterEnter=1
     Point(onMouseDown)
     link(onChange,14189063:doEvent1,[])
    }
    Add(Image,5158577,238,77)
    {
     Left=1
     Top=43
     Width=56
     Height=5
     Point(doColor)
    }
    Add(Hub,14189063,203,56)
    {
     link(onEvent1,9440750:doWork2,[(228,62)(228,27)])
     link(onEvent2,1120006:doWork1,[(228,69)])
    }
    Add(HubEx,9440750,343,21)
    {
     link(onEvent,12190049:onNew,[])
    }
    Add(Hub,13046036,119,63)
    {
     link(onEvent1,2345658:doText2,[])
     link(onEvent2,1120006:doWork2,[(151,76)(151,97)])
    }
    Add(HubEx,1120006,224,91)
    {
     link(onEvent,5158577:doColor,[])
    }
  END_SDK
  Add(HBoxLayout,9387960,126,126)
  {
   Name="MyPanel"
   Space=2
   Padding=1
  }
  Add(For,16390466,91,63)
  {
   Start=1
   link(onEvent,4672082:doEvent1,[])
   link(onStop,9394870:doEvent1,[])
   link(End,9162668:Data1,[(104,40)(27,40)])
  }
  Add(Hub,4672082,168,63)
  {
   link(onEvent1,12801856:doRandom,[])
   link(onEvent2,2675650:doWork2,[(193,76)(193,153)(193,153)])
  }
  Add(Hub,986141,63,42)
  {
   OutCount=4
   link(onEvent1,2613532:##clear,[(296,48)(296,90)])
   link(onEvent2,13185918:doClear,[])
   link(onEvent3,12801856:doRandomize,[(201,62)(201,76)])
   link(onEvent4,16390466:doFor,[])
  }
  Add(StrList,13185918,560,42)
  {
  }
  Add(ArrayRW,7943411,574,147)
  {
   link(Array,13185918:Array,[])
   link(Index,15301674:Var3,[(587,124)])
  }
  Add(FormatStr,16641886,483,154)
  {
   Mask="%1;%2"
   link(onFString,6648745:doEvent1,[])
   link(Str1,2613532:Color,[(489,118)(363,118)])
   link(Str2,2613532:Size,[(496,110)(370,110)])
  }
  Add(Hub,10831301,413,147)
  {
   link(onEvent1,7854186:doData,[])
   link(onEvent2,16641886:doString,[])
  }
  Add(HubEx,9831224,329,77)
  {
   link(onEvent,2613532:##select,[])
  }
  Add(DoData,7854186,441,147)
  {
   link(onEventData,9831224:doWork3,[(480,153)(480,132)(333,132)])
   link(Data,15301674:Var2,[])
  }
  Add(GetDataEx,15301674,441,119)
  {
   Angle=3
   link(Data,2613532:##eventIndex,[(356,124)])
  }
  Add(DoData,14538169,602,112)
  {
   link(onEventData,5539937:doText,[])
   link(Data,13185918:Text,[(608,103)(566,103)])
  }
  Add(StrList,5539937,651,91)
  {
  }
  Add(Hub,9394870,133,70)
  {
   link(onEvent1,9387960:doResize,[(158,76)(158,104)(116,104)(116,132)])
   link(onEvent2,3750475:doWork3,[(152,83)(152,96)(39,96)])
  }
  Add(HubEx,3750475,35,21)
  {
   link(onEvent,5286852:doWork1,[(550,27)])
  }
  Add(Hub,6648745,525,154)
  {
   link(onEvent1,7943411:doWrite,[])
   link(onEvent2,5286852:doWork3,[(550,167)])
  }
  Add(HubEx,5286852,546,112)
  {
   link(onEvent,14538169:doData,[])
  }
  Add(Random,12801856,210,63)
  {
   Min=1
   Max=16777215
   link(onRandom,7283923:doString,[])
  }
  Add(FormatStr,7283923,259,63)
  {
   Mask="%1;%2"
   link(onFString,15090548:doEvent1,[])
   link(Str2,16390466:Position,[(272,40)(251,40)(251,110)(97,110)])
  }
  Add(Hub,15090548,301,63)
  {
   link(onEvent1,13185918:doAdd,[(323,69)(323,48)])
   link(onEvent2,2613532:##add,[])
  }
  Add(HubEx,2675650,392,147)
  {
   link(onEvent,10831301:doEvent1,[])
  }
END_SDK
Add(ArrayRW,15844487,280,245)
{
 link(onRead,2270873:doRead,[])
 link(Array,7759433:Var1,[])
}
Add(Hub,11057913,245,231)
{
 OutCount=3
 link(onEvent1,7759433:doWork2,[(270,237)(270,174)])
 link(onEvent2,11901406:doWork2,[])
 link(onEvent3,15844487:doRead,[])
}
Add(For,10071177,196,231)
{
 IncludeEnd=1
 link(onEvent,11057913:doEvent1,[])
 link(onStop,16671684:doEvent1,[(235,244)(235,321)])
 link(End,1689490:Var1,[(209,222)(188,222)])
}
Add(ChildPanel,8925859,63,217)
{
 link(onEvent1,10460193:doWork3,[(102,223)(102,216)(130,216)])
 link(onEvent2,10816743:doTimer,[])
 link(onEvent3,10816743:doStop,[])
}
BEGIN_SDK
  Add(EditMulti,16675919,21,21)
  {
   EventCount=3
   VarCount=2
   link(Var1,15474991:Text,[])
   link(Var2,9984956:Text,[(34,187)(48,187)])
  }
  Add(Panel,2968111,91,35)
  {
   Top=55
   Width=65
   Height=299
   Align=1
  }
  Add(Button,10007631,175,56)
  {
   Left=5
   Top=100
   Caption=">>"
   link(onClick,16675919:onEvent2,[(214,62)(214,34)])
  }
  Add(Button,827805,175,91)
  {
   Left=5
   Top=130
   Caption="II"
   link(onClick,16675919:onEvent3,[(221,97)(221,41)])
  }
  Add(Edit,15474991,21,98)
  {
   Left=10
   Top=10
   Width=40
   Text="6"
   DataType=2
  }
  Add(Button,4833721,175,21)
  {
   Left=5
   Top=35
   Caption="New"
   link(onClick,16675919:onEvent1,[])
  }
  Add(Edit,9984956,42,147)
  {
   Left=5
   Top=170
   Text="300"
   DataType=2
  }
END_SDK
Add(Timer,10816743,112,224)
{
 Interval=200
 Enable=1
 link(onTimer,12396348:doEvent1,[])
}
Add(HubEx,10460193,126,147)
{
 link(onEvent,10186321:doEvent1,[])
}
Add(GetDataEx,3032746,63,252)
{
 link(Data,8925859:Var1,[])
}
Add(MultiElementEx,5075916,469,147)
{
 Mode=1
 link(NumPoints,8925859:Var2,[(475,116)(43,116)(43,265)(76,265)])
}
BEGIN_SDK
  Add(EditMultiEx,10335348,21,21)
  {
   WorkCount=#7:##clear|5:##add|8:##select|4:Data|
   VarCount=#8:ArrPoint|8:EndIndex|
   DataCount=#9:NumPoints|
   Point(##clear)
   Point(##add)
   Point(##select)
   link(##add,5853329:doWork1,[(200,34)])
   link(Data,13843853:doEvent1,[(39,48)(39,97)])
   link(ArrPoint,7479083:Array,[(27,172)(237,172)])
   link(EndIndex,7479083:EndIdx,[(34,180)(244,180)])
  }
  Add(StrList,7479083,217,91)
  {
   Point(EndIdx)
  }
  Add(If_else,9337077,84,154)
  {
   Type=1
   link(onTrue,7585818:doData,[])
   link(Op1,10335348:NumPoints,[(90,40)(27,40)])
   link(Op2,7479083:Count,[(97,145)(230,145)])
  }
  Add(Hub,13843853,49,91)
  {
   link(onEvent1,5853329:doWork2,[])
   link(onEvent2,9337077:doCompare,[(74,104)(74,160)])
  }
  Add(DoData,7585818,133,154)
  {
   Data=Integer(0)
   link(onEventData,7479083:doDelete,[(172,160)(172,111)])
  }
  Add(HubEx,5853329,196,91)
  {
   link(onEvent,7479083:doAdd,[])
  }
END_SDK
Add(Hub,10186321,245,147)
{
 OutCount=3
 link(onEvent1,5075916:##clear,[])
 link(onEvent2,3230902:doFor,[])
 link(onEvent3,7759433:doWork1,[])
}
Add(For,3230902,322,154)
{
 IncludeEnd=1
 link(onEvent,16541869:doCalc,[])
 link(End,16503220:Var3,[(335,124)])
}
Add(GetDataEx,16503220,280,119)
{
 Angle=3
 link(Data,3032746:Var1,[(51,124)(51,257)])
}
Add(Image,14488393,553,427)
{
 Left=65
 Top=55
 Width=550
 Height=299
 Align=5
 Color=15780518
 ViewStyle=1
 link(Bitmap,16385288:Var3,[(559,341)])
}
Add(Hub,12396348,154,224)
{
 link(onEvent1,7759433:doWork3,[(181,230)(181,181)])
 link(onEvent2,10071177:doFor,[])
}
Add(ArrayRW,2270873,469,245)
{
 link(onRead,16091841:doSplit,[])
 link(Array,3506944:Var2,[])
 link(Index,5075916:EndIndex,[])
}
Add(Bitmap,12512806,511,301)
{
 HWidth=1200
 HHeight=600
 FillColor=12639424
 Point(doCreate)
}
Add(MultiStrPart,16091841,518,245)
{
 Count=1
 link(onSplit,7027213:doRandom,[])
}
Add(Random,7027213,567,245)
{
 Min=-5
 Max=5
 link(onRandom,9145930:doCalc,[])
}
Add(MathParse,9145930,616,245)
{
 MathStr="((%1 + %2)>600)*(%1 - %2) + ((%1 + %2)<0)*(%1 - %2) + ((%1 + %2)<=600)*((%1 + %2)>=0)*(%1 + %2)"
 ResultType=0
 link(onResult,16435709:doString,[])
 link(X1,16091841:Part1,[(622,236)(608,236)(608,285)(524,285)])
}
Add(MathParse,16541869,364,154)
{
 DataCount=1
 MathStr="%1*50 + 20"
 ResultType=0
 link(onResult,1876233:doStrCat,[])
}
Add(StrCat,1876233,406,154)
{
 Str2=";1;1"
 link(onStrCat,5075916:##add,[])
}
Add(FormatStr,16435709,658,245)
{
 Mask="%1;%2"
 link(onFString,5075916:Data,[(697,251)(697,188)(459,188)(459,174)])
 link(Str2,15844487:Item,[(671,229)(510,229)(510,285)(286,285)])
}
Add(Hub,16671684,245,315)
{
 link(onEvent1,12512806:doCreate,[])
 link(onEvent2,219475:doFor,[(270,328)(270,370)])
}
Add(For,219475,280,364)
{
 IncludeEnd=1
 link(onEvent,14805777:doEvent1,[])
 link(onStop,14488393:doLoad,[(319,377)(319,433)])
 link(End,1689490:Var2,[(293,292)(188,292)])
}
Add(GetDataEx,1689490,182,252)
{
 Angle=3
 link(Data,3032746:Var3,[])
}
Add(Hub,14805777,329,364)
{
 link(onEvent1,11901406:doWork3,[(347,370)])
 link(onEvent2,11421318:doEnum,[])
}
Add(HubEx,11901406,343,238)
{
 link(onEvent,5075916:##select,[(445,244)(445,167)])
}
Add(ArrayEnum,11421318,357,371)
{
 link(onItem,14930792:doSplit,[])
 link(Array,3506944:Var1,[(363,194)])
}
Add(GetDataEx,3506944,469,189)
{
 link(Data,5075916:ArrPoint,[])
}
Add(MultiStrPart,14930792,406,371)
{
 Count=3
 link(onSplit,2629508:doOperation,[])
}
Add(Math,2629508,469,371)
{
 OpType=2
 Op2=4
 ResultType=0
 link(onResult,6262385:doDraw,[])
 link(Op1,11421318:Index,[(475,341)(398,341)(398,411)(370,411)])
}
Add(Img_Point,6262385,511,371)
{
 Point(X)
 Point(Y)
 Point(Color)
 Point(Size)
 link(Bitmap,16385288:Var2,[])
 link(Y,14930792:Part1,[(531,362)(461,362)(461,425)(412,425)])
 link(Color,14930792:Part2,[(538,355)(454,355)(454,418)(419,418)])
 link(Size,14930792:Part3,[(545,348)(447,348)(447,411)(426,411)])
}
Add(GetDataEx,16385288,511,336)
{
 link(Data,12512806:Bitmap,[])
}
Add(Hub,14653550,105,140)
{
 link(onEvent1,7027213:doRandomize,[(557,146)(557,258)])
 link(onEvent2,10460193:doWork2,[])
}

карма: 19

Ответов: 1263

Рейтинг: 47

#7: 2020-01-08 00:07:36 ЛС | профиль | цитата

Леонид, да Вы батенька монстр программирования!) Спасибо огромное! Сэкономили уйму моего жизненного времени (а в 44 года его уже начинаешь подсчитывать..) То что нужно, велосипед изобретен уже Вами) Осталось его тюнинговать и брендировать, то есть создавать на его основе веломобили, вплоть до Теслы и космических шаттлов))
Причем у вас универсальное решение - рисование точками, а это значит, можно вместо точек отрисовывать и японские свечи и бары и тд..
Если что-то создам на основе этого, то тоже выложу сюда чтобы кому-то время сэкономомить). Еще раз спасибо и жму руку!

карма: 3

Hiasm + Flowstone + CopperCube + GoDot + JS

Форумы "Игра в слова"Grapher и Plotter - независимый цвет и толщина линий, точек.. ← Ctrl1Ctrl →


Сообщение ...
Прикрепленные файлы (файлы не залиты)
