#1: 2020-07-16 14:21:51 ЛС | профиль | цитата
Добрый день. Если что то я совсем начинающий. Есть такая задача, конструирую программу для ручной генерации G-kode в среде HiAsm. Набросал я простенький интерфейс и вроде бы как то работает. Только хочу поменять грубые стрелки на такие как приведены в низу, только не знаю как сделать так чтобы картинки друг на друга не накладывались. Спасибо.


Редактировалось 4 раз(а), последний 2020-07-16 14:24:40
карма: 0

0
vip
#1.1контекстная реклама от партнеров
Разработчик
Ответов: 26061
Рейтинг: 2120
#2: 2020-07-16 16:03:10 ЛС | профиль | цитата
Konoplj2010 писал(а):
Набросал я простенький интерфейс и вроде бы как то работает.

Этот тот, который на картинке, ничего себе простенький? Очень интересно было бы взглянуть на реализацию такого интерфейса. Или "простенький" относится к совсем другому интерфейсу, а хочется реализовать как на картинке?
Че-то все в последнее время заморачиваются рюшками к программам. Это че, пошла тенденция создавать высокий Вау-эффект от интерфейсов, не взирая на содержимое самой проги?

Редактировалось 2 раз(а), последний 2020-07-16 16:11:47
карма: 22

0
Ответов: 490
Рейтинг: 162
#3: 2020-07-16 17:19:47 ЛС | профиль | цитата
Konoplj2010 писал(а):
только не знаю как сделать так чтобы картинки друг на друга не накладывались
Это как?
nesco писал(а):
а хочется реализовать как на картинке?
Скорее всего да.
Konoplj2010 писал(а):
Только хочу поменять грубые стрелки на такие как приведены в низу

Возможно эта информация поможет. https://forum.hiasm.com/wiki/5902
карма: 4

0
Ответов: 2193
Рейтинг: 673
#4: 2020-07-16 17:36:12 ЛС | профиль | цитата
Можно с помощью регионов сделать любой интерфейс: архив с примером
карма: 10

0
Ответов: 70
Рейтинг: 0
#5: 2020-07-17 07:45:26 ЛС | профиль | цитата
...ничего себе простенький?

"Простенький" это у меня сейчас:
А хотелось бы так как на картинке.

--- Добавлено в 2020-07-17 07:47:42

sla8a писал(а):
Можно с помощью регионов сделать любой интерфейс: архив с примером

Хотелось бы поподробнее, я не очень понимаю как это работает.

Редактировалось 1 раз(а), последний 2020-07-17 07:47:42
карма: 0

0
Ответов: 2193
Рейтинг: 673
#6: 2020-07-17 09:29:35 ЛС | профиль | цитата
Konoplj2010 писал(а):
как это работает

В одном массиве картинок хранятся изображения кнопок в нормальном состоянии.
Во втором массиве картинок изображения кнопок при получении фокуса (курсор над кнопкой).
В массиве строк хранятся позиции этих кнопок.
Один раз при запуске перебрав массив картинок и массив строк создаёте массив регионов.
Регион это область занимаемая кнопкой (любой формы).
Все кнопки рисуються на PaintBox-е, изображения берутся из первого массива, а для кнопки под курсором из второго.
При движении курсора над PaintBox-ом перебираться массив с регионами и при нахождении над одним из регионов (над кнопкой) запоминается индекс. Или если не над регионом, то индекс равен -1.
Индекс в массиве регионов и в обоих массивах изображений кнопок один и тот-же.
Так понятно?
Так же можно добавить и третий массив картинок с видом кнопки при нажатии мышкой. И четвёртый, если нужно менять состояние кнопки (влючена/выключена). И анимацию кнопок можно организовать при желании.
карма: 10

0
Разработчик
Ответов: 26061
Рейтинг: 2120
#7: 2020-07-17 10:17:31 ЛС | профиль | цитата
sla8a, тебе не кажется, что твоя схема слишком сложна для начинающего?
карма: 22

0
Ответов: 2193
Рейтинг: 673
#8: 2020-07-17 10:22:41 ЛС | профиль | цитата
nesco, согласен, но и интерфейс задуманный ТС не прост. Наверно нужно сделать компонент кнопку с применением региона и закрыть такие вопросы. Попробую сделать.
Или ImgBtn проапгрейдить?

Редактировалось 1 раз(а), последний 2020-07-17 10:24:27
карма: 10

0
Разработчик
Ответов: 26061
Рейтинг: 2120
#9: 2020-07-17 10:53:09 ЛС | профиль | цитата
sla8a писал(а):
Наверно нужно сделать компонент кнопку с применением региона и закрыть такие вопросы

Да можно всё и так сделать из того, что есть.
sla8a писал(а):
Или ImgBtn проапгрейдить?

Зачем, ее и так можно использовать. Мы опять разворачиваемся на путь суперкомпонентов, где "все в одном", вроде же отошли от этого.
карма: 22

0
Ответов: 2193
Рейтинг: 673
#10: 2020-07-17 12:05:53 ЛС | профиль | цитата
nesco писал(а):
Да можно всё и так сделать из того, что есть.
Вот тут мне стало очень интересно, а как без региона сделать кнопку с отверстием как в примере у ТС?
карма: 10

0
Разработчик
Ответов: 26061
Рейтинг: 2120
#11: 2020-07-17 12:23:06 ЛС | профиль | цитата
sla8a писал(а):
Вот тут мне стало очень интересно, а как без региона сделать кнопку с отверстием как в примере у ТС?

А кто сказал, что без региона, я ничего такого не говорил?
карма: 22

0
Разработчик
Ответов: 26061
Рейтинг: 2120
#12: 2020-07-17 23:41:36 ЛС | профиль | цитата

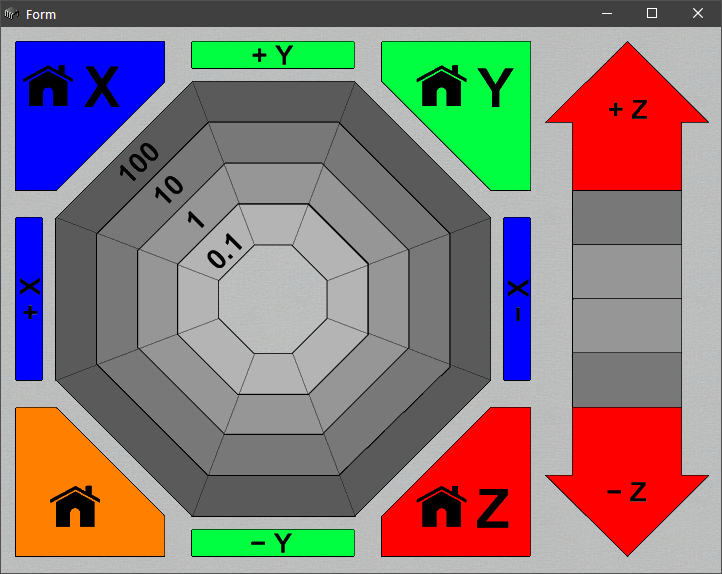

Вот, побаловался немного



Проще уже вряд ли получится сделать.

Редактировалось 2 раз(а), последний 2020-07-17 23:46:03
карма: 22

0
файлы: 1Interface_001.zip [86.9KB] [441]
Ответов: 163
Рейтинг: 4
#13: 2020-07-18 06:55:03 ЛС | профиль | цитата
nesco писал(а):
Вот, побаловался немного



Проще уже вряд ли получится сделать.


Эта схема еще сложнее должна быть. Все кнопки в восьмиграннике отдельны сами по себе. Вправо нажимаешь смещается вправо на значение Если нажимать на ячейки под цифрами то получаем смещение по х и у на 0,1мм на 1мм на 10мм на 100мм, и так каждая ячейка смещает шаговые двигатели в ту или иную позицию над столом. Нажимаешь на серую крайнюю правую в круге получаем смещение на 100мм по -х

Все ячейки это кнопки

Редактировалось 2 раз(а), последний 2020-07-18 06:59:54
карма: 1
Мастер сам устанавливает закон
0
Ответов: 165
Рейтинг: 7
#14: 2020-07-18 09:42:10 ЛС | профиль | цитата
И еще сделать полупрозрачными,наложенными на изображение от видеокамеры
карма: 1

0
Разработчик
Ответов: 26061
Рейтинг: 2120
#15: 2020-07-18 12:19:44 ЛС | профиль | цитата
Noor писал(а):
Все кнопки в восьмиграннике отдельны сами по себе

flash1103 писал(а):
И еще сделать полупрозрачными,наложенными на изображение от видеокамеры

Все это реально реализовать в HiAsm. Вперед, осваивать схему от sla8a, тк схема с кнопками очень ресурсоемка. Полупрозрачность спокойно реализуется на дочерней форме с привязкой к основной.

Редактировалось 1 раз(а), последний 2020-07-18 12:22:25
карма: 22

0
