#16: 2020-10-14 21:30:35 ЛС | профиль | цитата
Poputchik писал(а):
Как сделать, чтоб перерисовка сетки меньше ресурсов потребляла?

Poputchik, у вас при рисование сетки вообще грубая ошибка. Каждый раз при рисовании очередной линии, а их в сетке может доходить до сотни, происходит чтение с Ini файла ширины линии. Вначале назначить все данные, потом запускать цикл(ы)!
Вот как вариант без циклов, достаточно быстро:


Add(MultiElementEx,15159630,364,350)
{
 @Hint=#5:Сетка|
 link(Index,16330067:Var,[])
 link(Index1,1141211:getVar,[])
 AddHint(66,8,45,13,@Hint)
}
BEGIN_SDK
  Add(EditMultiEx,8231950,21,21)
  {
   WorkCount=#24:load=Загрузка при старте|22:doEvent=Рисовать сетку|
   DataCount=#15:Index=рисовать?|27:Index1=Объект для рисования|
   Width=461
   Height=396
   VOffset=70
   HOffset=70
   link(doEvent,11872306:doEvent,[(56,104)(56,230)])
  }
  Add(IndexToChanel,11872306,91,224)
  {
   Count=3
   Point(Index)
   link(onEvent2,14559719:doEvent1,[])
   link(Index,8231950:Index,[])
  }
  Add(Ini,7772716,175,112)
  {
   FileName="Parameters.ini"
   Section="Color"
   Key="setka"
   Type=1
   link(onResult,10765152:doValue,[])
  }
  Add(Ini,8649104,168,238)
  {
   FileName="Parameters.ini"
   Section="Setka"
   Key="shag"
   Type=1
   link(onResult,6598284:doOperation,[])
  }
  Add(Img_FloodFill,4929651,350,329)
  {
   X=1
   Y=1
   PatternStyle=0
   Point(Pattern)
   link(Bitmap,8231950:Index1,[(356,78)(104,78)])
   link(Pattern,576848:Var3,[(370,317)(406,317)(406,381)])
  }
  Add(Bitmap,1772281,217,329)
  {
   HWidth=4
   HHeight=4
   FillColor=12632256
   Point(doCreate)
   Point(onCreate)
   Point(HWidth)
   Point(HHeight)
   link(onCreate,11330297:doDraw,[])
   link(HWidth,13116422:Var2,[])
   link(HHeight,13116422:Var3,[(230,313)])
  }
  Add(Img_Line,11330297,266,329)
  {
   Point2=6553600
   Point(Color)
   link(onDraw,1275272:doDraw,[])
   link(Bitmap,13849584:Var1,[(272,317)(258,317)])
   link(Color,7331168:Var2,[])
  }
  Add(GetDataEx,13849584,252,376)
  {
   Angle=3
   link(Data,1772281:Bitmap,[(223,381)])
  }
  Add(Img_Line,1275272,308,329)
  {
   Point2=100
   Point(Color)
   link(onDraw,4929651:doDraw,[])
   link(Bitmap,576848:Var1,[(314,317)(300,317)])
   link(Color,7331168:Var3,[(321,159)])
  }
  Add(GetDataEx,576848,294,376)
  {
   Angle=3
   link(Data,13849584:Var3,[])
  }
  Add(Memory,10765152,273,112)
  {
  }
  Add(GetDataEx,7331168,273,154)
  {
   link(Data,10765152:Value,[])
  }
  Add(Hub,14559719,133,231)
  {
   OutCount=3
   link(onEvent1,7772716:doRead,[(154,237)(154,118)])
   link(onEvent2,8649104:doRead,[])
   link(onEvent3,1772281:doCreate,[(156,251)(156,349)])
  }
  Add(GetDataEx,13116422,217,308)
  {
   link(Data,6598284:Result,[])
  }
  Add(Math,6598284,217,238)
  {
   OpType=2
   Op2=3
  }
END_SDK
Add(LineBreakEx,1141211,371,322)
{
 Caption="bmp"
 Type=2
}
Add(LineBreak,14496882,98,637)
{
 Caption="setka"
 Type=1
 Primary=[16330067,266,-329]
}
Poputchik писал(а):
Можно при рисовании линии к сетке привязаться?
Нужно отслеживать позицию курсора и принудительно перемещать его в ближайшую точку сетки. И соответственно заносить позицию линии с шагом сетки.
Poputchik писал(а):
Как создать радиодеталь и потом перетянуть на поле?
Как вариант иметь маску (картинку) данной радиодетали из двух цветов (один цвет корпус, второй ножка от которой можно тянуть связь) и фон и рисунок самой радиодетали.
Poputchik писал(а):
В какой файл всё это потом записывать (может Sqlite нужно использовать, для большей скорости обработки данных?)?
Как по мне так обычного текстового на старте хватит.
карма: 11

0
Ответов: 413
Рейтинг: 57
#17: 2020-10-20 23:12:35 ЛС | профиль | цитата
sla8a, Спасибо за подсказки.
Нужно отслеживать позицию курсора и принудительно перемещать его в ближайшую точку сетки. И соответственно заносить позицию линии с шагом сетки.

Получилось перемещать точку не трогая сам курсор (на что мозгов хватило). Может кому пригодится.
Схема

Add(MainForm,2953706,77,84)
{
}
Add(PaintBox,4708376,315,168)
{
 Left=20
 Top=20
 Width=215
 Height=240
 ClearBeforeDraw=0
 Point(onMouseEnter)
 Point(MouseX)
 Point(MouseY)
 Point(onMouseMove)
 link(onBeforeDraw,14559719:doEvent1,[(354,174)(354,146)(32,146)(32,293)])
 link(onMouseMove,2554814:doEvent1,[])
}
Add(Img_Line,11330297,315,399)
{
 Point2=6553600
 Point(Color)
 Point(Point2)
 link(Bitmap,3336356:Var2,[])
 link(Point2,1277526:Point,[(335,390)(377,390)])
}
Add(Hub,2554814,364,182)
{
 link(onEvent2,4708376:doRefresh,[(389,195)(389,153)(298,153)(298,174)])
}
Add(Img_FloodFill,4929651,238,245)
{
 X=1
 Y=1
 Color=255
 ColorBorder=65280
 PatternStyle=0
 Point(Pattern)
 link(Bitmap,3336356:Var1,[(244,208)])
 link(Pattern,576848:Var3,[(258,233)(278,233)(278,290)])
}
Add(Bitmap,1772281,91,245)
{
 HWidth=10
 HHeight=10
 FillColor=12632256
 Point(doCreate)
 Point(onCreate)
 Point(HWidth)
 Point(HHeight)
 Point(FillColor)
 link(onCreate,13724041:doDraw,[])
}
Add(Img_Line,13724041,140,245)
{
 Point2=6553600
 Color=32896
 Point(Color)
 link(onDraw,1275272:doDraw,[])
 link(Bitmap,13849584:Var1,[(146,236)(132,236)])
}
Add(GetDataEx,13849584,126,285)
{
 Angle=3
 link(Data,1772281:Bitmap,[(97,290)])
}
Add(Img_Line,1275272,189,245)
{
 Point2=100
 Color=32896
 Point(Color)
 link(onDraw,4929651:doDraw,[])
 link(Bitmap,576848:Var1,[(195,236)(181,236)])
}
Add(GetDataEx,576848,175,285)
{
 Angle=3
 link(Data,13849584:Var3,[])
}
Add(Hub,14559719,49,287)
{
 OutCount=3
 link(onEvent1,1772281:doCreate,[(74,293)(74,265)])
 link(onEvent2,558041:doEvent1,[])
 link(onEvent3,11330297:doDraw,[(81,307)(81,405)])
}
Add(GetDataEx,3336356,315,203)
{
 link(Data,4708376:Bitmap,[])
}
Add(MathParse,9270417,357,301)
{
 DataCount=1
 MathStr="round(%1, 10)"
 link(X1,4708376:MouseX,[(363,257)(328,257)])
}
Add(MathParse,350822,399,294)
{
 DataCount=1
 MathStr="round(%1, 10)"
 link(X1,4708376:MouseY,[(405,229)(335,229)])
}
Add(PointXY,1277526,371,350)
{
 link(X,9270417:Result,[(377,341)(363,341)])
 link(Y,350822:Result,[(384,341)(405,341)])
}
Add(Hub,558041,329,294)
{
 link(onEvent1,350822:doCalc,[])
 link(onEvent2,9270417:doCalc,[])
}


Редактировалось 2 раз(а), последний 2020-10-21 00:14:32
карма: 0

0
Ответов: 5227
Рейтинг: 588
#18: 2020-10-21 21:32:46 ЛС | профиль | цитата

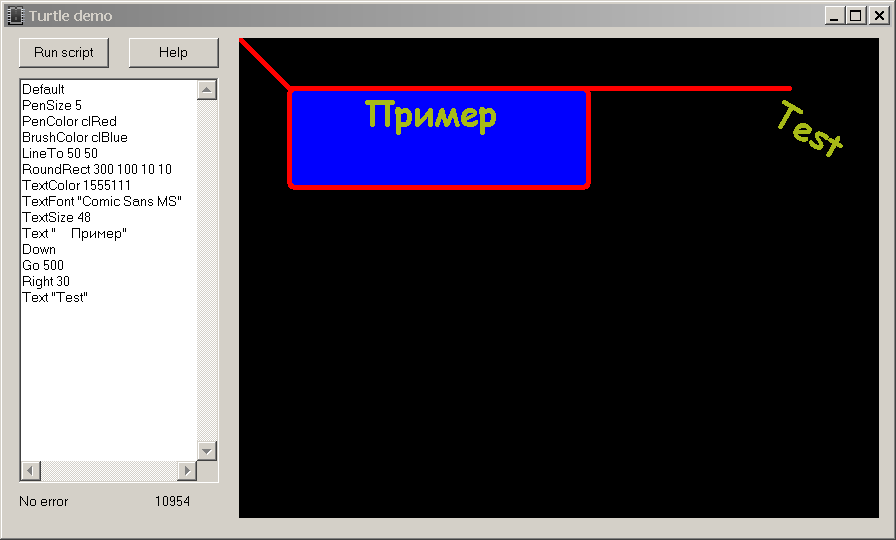

Рисовать графику в HiAsm всегда было Ахиллесовой Пятой, для систем управления автоматизацией это не есть хорошо (попадаешь в зависимость к разработчику) Выход только один, сделать API пример https://forum.hiasm.com/getfile/39163
Кто посчитает нужным и сделает примеры скриптов получит уже готовый компонет
Вычисление скорости в микросекундах внизу, можете сравнить со схемами в HiAsm.
Help в формате word в загрузках

карма: 4
Мой форум - http://hiasm.bbtalk.me/ схемы, компоненты...
