Подскажите, как вывести график по файлу?

Форумы Помощь по пакетуПодскажите, как вывести график по файлу? ← Ctrl12 3Ctrl →

Этот топик читают: Гость

Этот топик был перемещен из раздела "Помощь по среде"

Ответов: 32

Рейтинг: 0

#1: 2021-03-29 19:47:59 ЛС | профиль | цитата

Файл с двумя столбцами.
В первом столбце файла – время
Во втором – параметр
--------------------------------------
Как загрузить файл и построить график
по оси Х - время (время может быть и отрицательным
по оси Y – параметр
точек в графике должно быть столько, сколько в файле строк

карма: 0

Google vip	#1.1контекстная реклама от партнеров

Ответов: 32

Рейтинг: 0

#2: 2021-03-29 21:26:08 ЛС | профиль | цитата

Если загрузку файла планирую сделать так


Add(Button,11310507,511,154)
{
 Left=20
 Top=40
 Width=125
 Height=70
 Caption="Загрузить файл"
 link(onClick,8881608:doExecute,[])
}
Add(ODialog,8881608,595,154)
{
 Filter="All|*.csv*"
 Point(doStartDir)
 link(onExecute,961341:doLoad,[])
}
Add(StringTable,961341,763,133)
{
 Left=190
 Top=35
 Width=295
 Height=170
}

то как теперь загрузить в график - не найду пока

карма: 0

Ответов: 165

Рейтинг: 7

#3: 2021-03-29 21:43:41 ЛС | профиль | цитата

А что випы не захотели? из купи/продай?
Дай с десяток строк своего csv мож и помогу.это текстовый файл но формат может быть самый разнообразный.

карма: 1

Ответов: 8888

Рейтинг: 823

#4: 2021-03-29 21:47:54 ЛС | профиль | цитата

konsys, специально для вас https://forum.hiasm.com/post/308750

карма: 19

Ответов: 32

Рейтинг: 0

#5: 2021-03-29 22:04:38 ЛС | профиль | цитата

flash1103 писал(а):

flash1103 А что випы не захотели? из купи/продай?

Випы не захотели - я и сейчас готов оплатить,
тем более что теперь имею более понятное ТЗ

Леонид писал(а):

konsys, специально для вас https://forum.hiasm.com/post/308750

Леонид. - я посмотрел, решение Специально для меня красиво, но как к моей проблеме пристегнуть пока не знаю.
Я не прогер - я дизайнер (хороший и опытный)

Что касается того, что мне надо в итоге

1) загрузка файла из CSV около и более 30000 строк -
2) вывод графика
3) корреляция I++1
4) вывод графика по коэффициентам корреляции
5) вывод спектра оригинального сигнала

архив с файлом и допами https://disk.yandex.ru/d/0TrGijtQkG94BA

--- Добавлено в 2021-03-29 22:49:10

Леонид писал(а):

специально для вас

тут конечно нагородил, а как Вы отделяете из списка Х и У
-------------

Add(Button,11310507,329,154)
{
 Left=20
 Top=40
 Width=125
 Height=70
 Caption="Загрузить файл"
 link(onClick,2487773:doEvent1,[])
}
Add(ODialog,8881608,546,154)
{
 Filter="All|*.csv*"
 Point(doStartDir)
 link(onExecute,961341:doLoad,[(625,160)(625,111)])
}
Add(StringTable,961341,672,84)
{
 Left=190
 Top=35
 Width=295
 Height=170
}
Add(Plotter,12184612,868,140)
{
 Left=505
 Top=35
 Width=300
 Height=170
 Name="main"
}
Add(StrList,6493107,770,175)
{
 link(Str,961341:Select,[(776,149)(685,149)])
}
Add(Hub,6715567,476,238)
{
 OutCount=4
 link(onEvent1,6493107:doClear,[(630,244)(630,188)])
 link(onEvent3,3276927:doClear,[(816,258)(816,356)])
 link(onEvent4,2649262:doFor,[(500,265)(500,314)])
}
Add(For,2649262,511,308)
{
 End=1024
 IncludeEnd=1
 link(onEvent,6493107:doAdd,[(663,314)(663,181)])
 link(onStop,1163512:doEnum,[(676,321)(676,349)])
 link(End,961341:Count,[(524,240)(678,240)])
}
Add(Timer,9651421,413,189)
{
 Interval=100
 Enable=1
 AutoStop=1
 link(onTimer,6715567:doEvent1,[(506,195)(506,223)(464,223)(464,244)])
}
Add(ArrayEnum,1163512,770,343)
{
 link(onItem,3276927:doAdd,[])
 link(Array,6493107:Array,[(776,285)(790,285)])
}
Add(PlotLines,3276927,868,343)
{
 Grapher="main"
 link(ValueX,1163512:Index,[(881,334)(825,334)(825,383)(783,383)])
}
Add(Hub,2487773,378,154)
{
 link(onEvent1,8881608:doExecute,[])
 link(onEvent2,9651421:doTimer,[(399,167)(399,195)])
}

Редактировалось 5 раз(а), последний 2021-03-29 22:50:36

карма: 0

Ответов: 8888

Рейтинг: 823

#6: 2021-03-30 11:00:17 ЛС | профиль | цитата

konsys писал(а):

как Вы отделяете из списка Х и У

В ваших примерах для разделения данных применён "пробел", аж по шесть шт

В HшAsm принят разделитель "точка с запятой". вот схема для удаления пробелов и установки ";"
После форматирования при выборе строки данные разделяются по ";"

Форматирование


Add(MainForm,2953706,77,49)
{
 Caption="Форматирование"
}
Add(Button,7691444,126,133)
{
 Left=5
 Top=40
 Width=105
 Caption="Форматировать"
 link(onClick,7288359:doEvent1,[])
}
Add(ListBox,3451908,420,77)
{
 Left=115
 Top=5
 Width=225
 Height=220
 DataType=1
 Point(doSave)
 link(onClick,1896536:doSplit,[])
}
Add(Button,6472475,126,49)
{
 Left=5
 Top=10
 Width=105
 Caption="Открыть"
 link(onClick,3095066:doExecute,[])
}
Add(Button,850719,126,238)
{
 Left=5
 Top=200
 Width=105
 Caption="Сохранить как"
 link(onClick,6294155:doExecute,[])
}
Add(ODialog,3095066,175,49)
{
 Filter="TXT|*.txt"
 link(onExecute,13432448:doEvent1,[])
}
Add(StrList,1296245,273,35)
{
}
Add(Hub,13432448,224,49)
{
 link(onEvent1,1296245:doLoad,[(263,55)(263,69)])
 link(onEvent2,11144969:doData,[(249,62)(249,104)])
}
Add(DoData,11144969,273,98)
{
 link(onEventData,7597415:doWork2,[])
 link(Data,1296245:Text,[])
}
Add(Trim,3587165,266,147)
{
 Char=" "
 Mode=7
 link(onTrim,5774719:doReplace,[])
}
Add(HubEx,7597415,399,98)
{
 link(onEvent,3451908:doText,[])
}
Add(Replace,5774719,315,147)
{
 SubStr=" "
 DestStr=";"
 link(onReplace,1378797:doAdd,[])
}
Add(MultiStrData,1896536,469,84)
{
 link(onPart1,5261645:doText,[(508,90)(508,62)])
 link(onPart2,1457644:doText,[(515,97)(515,111)])
}
Add(SDialog,6294155,175,238)
{
 link(onExecute,3451908:doSave,[(410,244)(410,111)])
}
Add(Edit,5261645,525,56)
{
 Left=120
 Top=230
 Width=100
}
Add(Edit,1457644,525,105)
{
 Left=230
 Top=230
 Width=105
}
Add(ArrayEnum,5307176,217,147)
{
 link(onItem,3587165:doTrim,[])
 link(onEndEnum,3268470:doEvent1,[(256,160)(256,209)])
 link(Array,1296245:Array,[(223,89)(293,89)])
}
Add(StrList,1378797,364,147)
{
}
Add(DoData,2121467,364,203)
{
 link(onEventData,7597415:doWork3,[(403,209)])
 link(Data,1378797:Text,[])
}
Add(Hub,7288359,175,133)
{
 link(onEvent1,4802883:doWork1,[(354,139)])
 link(onEvent2,5307176:doEnum,[(207,146)(207,153)])
}
Add(Hub,3268470,308,203)
{
 link(onEvent1,2121467:doData,[])
 link(onEvent2,4802883:doWork3,[(354,216)])
}
Add(HubEx,4802883,350,154)
{
 link(onEvent,1378797:doClear,[])
}

Вообще-то задание не совсем правильно -- использовать "самокорреляцию" можно , если в массиве имеется повторяющиеся фрагменты, но если массив большой и перебирать миллион строк с единичным шагом никакого терпения не хватит

В ТЗ ясно указано -- поиск заданного сигнала в зашумлённом массиве, что я и выложил ранее, благо заготовка была.

карма: 19

Ответов: 698

Рейтинг: 143

#7: 2021-03-30 11:19:34 ЛС | профиль | цитата

konsys, по тем данным что ты выкладывал здесь - https://disk.yandex.ru/d/0TrGijtQkG94BA
пункт - "2) вывод графика" выглядит как-то так. Подождать придётся.


Add(MainForm,5423394,119,63)
{
 Width=1073
 Height=312
 Caption="Linear graph"
}
Add(Plotter,11338811,119,126)
{
 Width=1057
 Height=261
 Align=5
 Name="g1"
 GridX=50
}
Add(PlotPoints,13221991,462,182)
{
 Grapher="g1"
 Name="test"
 link(ValueY,2324210:Part1,[])
 link(ValueX,2324210:Part2,[])
}
Add(DropFile,11451715,280,70)
{
 link(onDropFile,6160664:doWork1,[(333,76)])
}
Add(SearchInFile,8226956,343,119)
{
 link(onSearch,2308162:doEvent1,[])
}
Add(MultiStrPart,2324210,462,126)
{
 Direct=1
}
Add(Hub,2308162,399,126)
{
 link(onEvent1,2324210:doSplit,[])
 link(onEvent2,13221991:doAdd,[(452,139)(452,188)])
}
Add(Menu,6069516,224,112)
{
 Menu=#14:Загрузить файл|
 Point(onSelectNum)
 link(onSelectNum,8954181:doExecute,[])
}
Add(HubEx,6160664,329,119)
{
 link(onEvent,8226956:doSearch,[])
}
Add(ODialog,8954181,280,119)
{
 link(onExecute,6160664:doWork2,[])
}

По остальному, полностью согласен с Леонидом

карма: 15

Ответов: 32

Рейтинг: 0

#8: 2021-03-30 18:48:50 ЛС | профиль | цитата

Леонид писал(а):

Написал в личку

Gunta писал(а):

вывод графика" выглядит как-то так. Подождать придётся.

Спасибо, попробую

карма: 0

Ответов: 32

Рейтинг: 0

#9: 2021-03-30 20:01:48 ЛС | профиль | цитата

Gunta писал(а):

вывод графика" выглядит как-то так. Подождать придётся.

График не строит, что не так?

карма: 0

Ответов: 698

Рейтинг: 143

#10: 2021-03-30 20:33:56 ЛС | профиль | цитата

konsys писал(а):

График не строит, что не так?

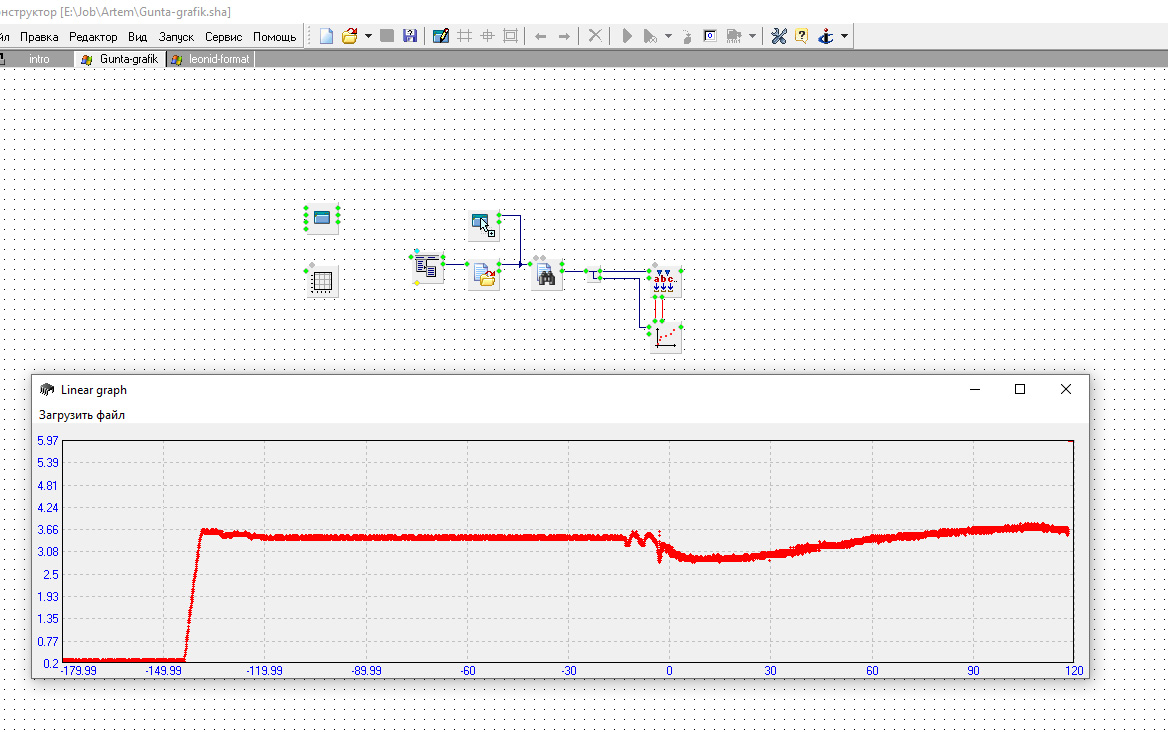

Не знаю. У меня всё строится. Загружаю твой файл - ГДНбcsvsd.csv
Жду около минуты и...


Можно колёсиком мышки приближать-отдалять.

Редактировалось 1 раз(а), последний 2021-03-30 20:35:24

карма: 15

Ответов: 32

Рейтинг: 0

#11: 2021-03-30 20:58:11 ЛС | профиль | цитата

Gunta писал(а):

У меня всё строится. Загружаю твой файл - ГДНбcsvsd.csv
Жду около минуты и...
Можно колёсиком мышки приближать-отдалять.

ТОчно. Все строит - странно - почему ранее не строило

карма: 0

Ответов: 165

Рейтинг: 7

#12: 2021-03-30 22:04:09 ЛС | профиль | цитата

Ну да это все понятно,график понятно,я споткнулся о слова топикстартера что прога должна корелляцию искать,а здесь относительно чего искать?относительно потолка?скачать с яндекса ничего не могу
мож т.с. скинет мне в личку тех задание.

карма: 1

Ответов: 32

Рейтинг: 0

#13: 2021-03-30 22:14:13 ЛС | профиль | цитата

flash1103 писал(а):

Зачем в личку, если ссылка на архив с ТЗ и исходниками выше выложена
https://disk.yandex.ru/d/0TrGijtQkG94BA

Редактировалось 1 раз(а), последний 2021-03-30 22:16:32

карма: 0

Ответов: 2059

Рейтинг: 131

#14: 2021-03-30 23:48:10 ЛС | профиль | цитата

konsys писал(а):

Зачем в личку, если ссылка на архив с ТЗ и исходниками выше выложена

Не во всех странах disk.yandex.ru работает.

Редактировалось 1 раз(а), последний 2021-03-30 23:48:55

карма: 6

Ответов: 32

Рейтинг: 0

#15: 2021-03-31 00:04:37 ЛС | профиль | цитата

flint2 писал(а):

Не во всех странах disk.yandex.ru работает.

Простите не подумал.
написал в личку ссылку

карма: 0
