Выделение группы элементов рамкой.

Форумы Помощь по пакетуВыделение группы элементов рамкой. ← Ctrl1Ctrl →

Этот топик читают: Гость

Ответов: 148

Рейтинг: 0

#1: 2022-01-16 18:04:16 ЛС | профиль | цитата

Добрый день. Подскажите, а есть ли возможность нарисовать на дочерней форме и не только какой-нибудь рамки, чтобы выделить группу кнопок и галочек? Не в самой программе HIasm, а в создаваемой программе?

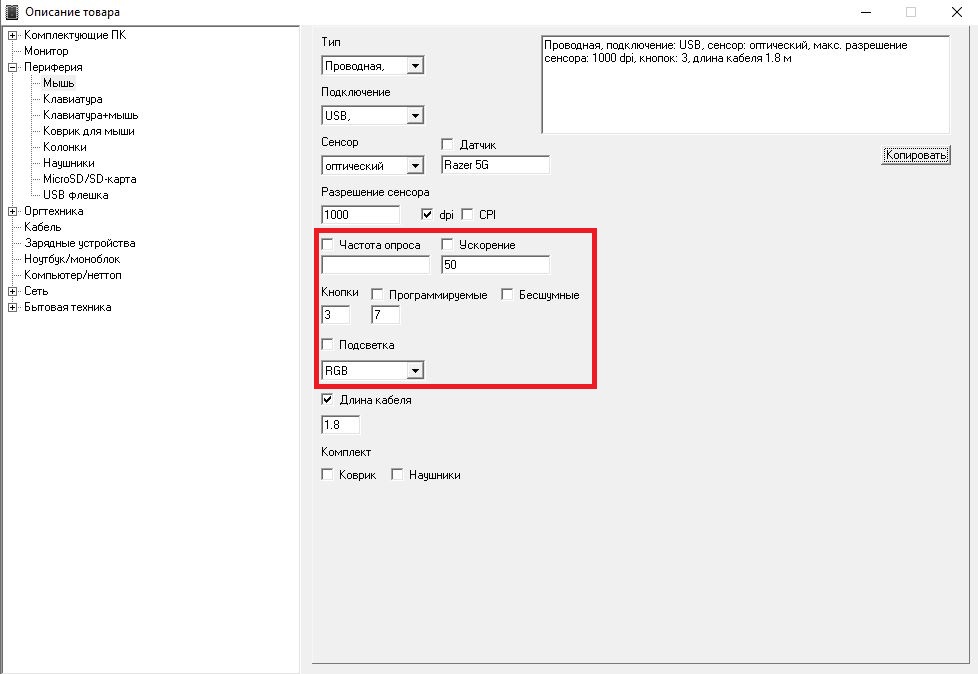

Вроде такого. Нарисовал в Пейнте )


Редактировалось 2 раз(а), последний 2022-01-16 18:07:11

карма: 1

Ответов: 8948

Рейтинг: 824

#2: 2022-01-16 18:48:04 ЛС | профиль | цитата

Serascer, ChildGroupBox группа "Интерфейс"

карма: 19

Разработчик

Ответов: 26268

Рейтинг: 2141

#3: 2022-01-16 19:10:56 ЛС | профиль | цитата

Serascer писал(а):

Нарисовал

Аналогично, только на элементах HiAsm

Схема

Add(MainForm,2953706,245,168)
{
 Width=431
 Height=330
 Position=1
 Point(onPaint)
 link(onPaint,3661683:doDraw,[])
}
Add(Edit,4539362,147,168)
{
 Left=70
 Top=55
 Width=110
 Text=""
}
Add(Edit,13162075,189,168)
{
 Left=190
 Top=55
 Width=135
 Text=""
}
Add(ListBox,3184379,147,210)
{
 Left=70
 Top=90
 Width=255
 Height=125
}
Add(DocumentTemplate,3661683,301,189)
{
 X=60
 Y=45
 DrawSource=2
}
BEGIN_SDK
  Add(Print_Shape,12465261,-3,-3)
  {
   Width=275
   Height=180
   FrameSize=3
   FrameColor=255
   BackStyle=0
  }
END_SDK

Этим элементом отрисовки можно очень интересные вещи рисовать прямо на контексте, не перекрывая интерфейсные элементы.

--- Добавлено в 2022-01-16 19:44:31

Не, ну можно и тупо компонентом Img_Rectangle отрисовать

Схема2


Add(MainForm,2953706,245,168)
{
 Width=431
 Height=330
 Position=1
 Point(onPaint)
 link(onPaint,2428824:doDraw,[])
}
Add(Edit,4539362,147,168)
{
 Left=70
 Top=55
 Width=110
 Text=""
}
Add(Edit,13162075,189,168)
{
 Left=190
 Top=55
 Width=135
 Text=""
}
Add(ListBox,3184379,147,210)
{
 Left=70
 Top=90
 Width=255
 Height=125
}
Add(Img_Rectangle,2428824,315,189)
{
 Point2AsOffset=0
 DrawSource=2
 Size=3
 Color=255
 Point(Point1)
 Point(Point2)
 link(Point1,12878245:Point,[(335,180)(300,180)])
 link(Point2,14846977:Point,[])
}
Add(PointXY,12878245,294,126)
{
 X=60
 Y=45
}
Add(PointXY,14846977,336,126)
{
 X=275
 Y=180
}

Редактировалось 3 раз(а), последний 2022-01-16 19:44:31

карма: 22

Ответов: 148

Рейтинг: 0

#4: 2022-01-16 19:47:01 ЛС | профиль | цитата

nesco писал(а):

Serascer писал(а):
Нарисовал

Аналогично, только на элементах HiAsm
Схема
Этим элементом отрисовки можно очень интересные вещи рисовать прямо на контексте, не перекрывая интерфейсные элементы.

--- Добавлено в 2022-01-16 19:44:31

Не, ну можно и тупо компонентом Img_Rectangle отрисовать
Схема2

Редактировалось 3 раз(а), последний 2022-01-16 19:44:31

Спасибо большое!

Редактировалось 3 раз(а), последний 2022-01-16 20:08:31
