Ответов: 490
Рейтинг: 162
#1: 2022-10-11 23:04:30 ЛС | профиль | цитата
Всем привет! Понадобился фильтр данных полученных с ARDUINO, периодически приходил случайный шум, который возникает при различных (чаще всего внешних) обстоятельствах. Применил Медианный фильтр, он находит среднее значение, но не усредняя, а выбирая его из представленных (выбор из трёх значений). Мне помог . Может кому пригодится...
Пример , медианный фильтр

Add(MainForm,2953706,49,56)
{
 Width=872
 Height=521
 Caption="Пример работы медианного фильтра"
}
Add(Plotter,12776507,539,70)
{
 Width=856
 Height=482
 Align=5
 Name="PL"
 MinH=-2
 MaxH=2
}
Add(PlotLines,7443287,539,126)
{
 Grapher="PL"
 Step=1
 MaxValues=1000
}
Add(Random,5161000,266,63)
{
 Min=-20
 Max=20
 link(onRandom,9457097:doOperation,[])
}
Add(Timer,15468176,112,56)
{
 Interval=10
 link(onTimer,4129583:doEvent1,[])
}
Add(PlotLines,14333504,539,175)
{
 Grapher="PL"
 Color=32768
 Size=3
 Step=1
 MaxValues=1000
}
Add(Hub,7432474,399,126)
{
 link(onEvent1,7443287:doAdd,[])
 link(onEvent2,14441308:doOperation,[(424,139)(424,181)])
}
Add(MultiElementEx,3636491,483,175)
{
 @Hint=#16:Медианный фильтр|
 link(onOut,14333504:doAdd,[])
 AddHint(-50,51,114,13,@Hint)
}
BEGIN_SDK
  Add(EditMultiEx,3344294,21,21)
  {
   WorkCount=#4:doIn|
   EventCount=#5:onOut|
   Width=328
   Height=298
   link(doIn,13526129:doValue,[(42,27)(42,41)])
  }
  Add(Math,6843322,63,259)
  {
   OpType=39
   link(onResult,10457593:doWork2,[])
   link(Op1,347705:Var2,[])
   link(Op2,14694163:Var1,[(76,124)])
  }
  Add(Math,15407014,98,147)
  {
   OpType=39
   link(onResult,11177945:doOperation,[])
   link(Op1,12502970:Var3,[(104,103)])
   link(Op2,2539272:Var2,[])
  }
  Add(Math,11177945,140,147)
  {
   OpType=39
   link(onResult,15884267:doCompare,[(181,153)(181,187)(86,187)(86,209)])
   link(Op1,14928275:Var3,[(146,103)])
   link(Op2,14694163:Var2,[])
  }
  Add(GetDataEx,12502970,63,98)
  {
   link(Data,13526129:Value1,[])
  }
  Add(GetDataEx,14928275,105,98)
  {
   link(Data,13526129:Value2,[(111,84)(76,84)])
  }
  Add(GetDataEx,14694163,147,119)
  {
   link(Data,8383875:Var2,[])
  }
  Add(If_else,15884267,98,203)
  {
   link(onTrue,6843322:doOperation,[(145,209)(145,241)(45,241)(45,265)])
   link(onFalse,6330053:doOperation,[])
   link(Op1,15407014:Result,[])
   link(Op2,11177945:Result,[(111,194)(146,194)])
  }
  Add(Math,6330053,182,210)
  {
   OpType=38
   link(onResult,8277000:doOperation,[])
   link(Op1,347705:Var3,[(188,117)])
   link(Op2,8383875:Var3,[(195,103)])
  }
  Add(GetDataEx,347705,63,112)
  {
   link(Data,12502970:Var2,[])
  }
  Add(GetDataEx,8383875,147,98)
  {
   link(Data,13526129:Value3,[(153,75)(83,75)])
  }
  Add(Math,8277000,238,210)
  {
   OpType=39
   link(onResult,10457593:doWork1,[(284,216)])
   link(Op1,6330053:Result,[(244,195)(225,195)(225,253)(188,253)])
   link(Op2,2539272:Var3,[(251,131)])
  }
  Add(GetDataEx,2539272,105,126)
  {
   link(Data,14928275:Var2,[])
  }
  Add(HubEx,10457593,280,259)
  {
   link(onEvent,3344294:onOut,[(334,265)(334,27)])
  }
  Add(MemFIFO,13526129,63,35)
  {
   Default=Integer(0)
   Count=3
   link(onData,15407014:doOperation,[(120,41)(120,92)(46,92)(46,153)])
  }
  Add(InfoTip,10949533,161,35)
  {
   Info=#17:Медианный фильтр |7:tig-rrr|
   Font=[MS Sans Serif,10,1,0,1]
   HAlign=2
   Width=162
   Height=46
   Margin=5
  }
  Add(Icon,13038747,280,98)
  {
   @Hint=#5:#main|
   Icon=[ZIPDE06000078DA636060044209090620C9C170828D81418C818141038881420C060C1071FCE03F83C8158651300A46C1281800C0C84891381304E012874BA399804D12C9045CE2346153121A0309FEFFFFCFF01D8C7F331C00D63420FAFB9FFF70FC81078819E419BE032BA2EFF60F80F8332AFE0FC3FF191E43CDFA8F840136823FD6]
  }
END_SDK
Add(CounterEx,1087479,161,126)
{
 Max=628
 link(onNext,1598210:doOperation,[])
}
Add(Math,16233310,266,126)
{
 OpType=13
 link(onResult,5849793:doOperation,[])
}
Add(Math,1598210,217,126)
{
 OpType=3
 Op2=100
 link(onResult,16233310:doOperation,[])
}
Add(CounterEx,12141963,210,56)
{
 Max=70
 Point(onThroughMax)
 link(onThroughMax,5161000:doRandom,[])
}
Add(Hub,4129583,168,56)
{
 OutCount=3
 link(onEvent1,12141963:doNext,[])
 link(onEvent2,1087479:doNext,[(194,69)(194,101)(149,101)(149,132)])
 link(onEvent3,9457097:doDefault,[])
}
Add(Math,9457097,322,63)
{
 OpType=3
 Op2=10
 Point(doDefault)
}
Add(Math,5849793,315,126)
{
 link(onResult,7432474:doEvent1,[])
 link(Op2,9457097:Result,[])
}
Add(Math,14441308,434,175)
{
 Op2=0.1
 link(onResult,3636491:doIn,[])
}

+ещё пару фильтров

Add(MainForm,10253624,252,154)
{
 Width=872
 Height=521
 Caption="Пример работы фильтра"
}
Add(Plotter,12776507,798,147)
{
 Width=856
 Height=482
 Align=5
 Name="PL"
 MinH=-2
 MaxH=2
}
Add(PlotLines,7443287,798,224)
{
 Grapher="PL"
 Step=1
 MaxValues=1000
}
Add(Random,5161000,469,161)
{
 Min=-20
 Max=20
 link(onRandom,9457097:doOperation,[])
}
Add(Timer,15468176,315,154)
{
 Interval=10
 link(onTimer,4129583:doEvent1,[])
}
Add(PlotLines,14333504,903,371)
{
 Grapher="PL"
 Color=32768
 Size=3
 Step=1
 MaxValues=1000
}
Add(Hub,7432474,602,224)
{
 link(onEvent1,7443287:doAdd,[])
 link(onEvent2,14441308:doOperation,[(634,237)(634,307)])
}
Add(MultiElementEx,3636491,798,301)
{
 @Hint=#16:Медианный фильтр|
 link(onOut,1906685:doWork1,[(879,307)])
 AddHint(52,-33,114,13,@Hint)
}
BEGIN_SDK
  Add(EditMultiEx,3344294,21,21)
  {
   WorkCount=#4:doIn|
   EventCount=#5:onOut|
   Width=328
   Height=298
   link(doIn,13526129:doValue,[(42,27)(42,41)])
  }
  Add(Math,6843322,63,259)
  {
   OpType=39
   link(onResult,10457593:doWork2,[])
   link(Op1,347705:Var2,[])
   link(Op2,14694163:Var1,[(76,124)])
  }
  Add(Math,15407014,98,147)
  {
   OpType=39
   link(onResult,11177945:doOperation,[])
   link(Op1,12502970:Var3,[(104,103)])
   link(Op2,2539272:Var2,[])
  }
  Add(Math,11177945,140,147)
  {
   OpType=39
   link(onResult,15884267:doCompare,[(181,153)(181,187)(86,187)(86,209)])
   link(Op1,14928275:Var3,[(146,103)])
   link(Op2,14694163:Var2,[])
  }
  Add(GetDataEx,12502970,63,98)
  {
   link(Data,13526129:Value1,[])
  }
  Add(GetDataEx,14928275,105,98)
  {
   link(Data,13526129:Value2,[(111,84)(76,84)])
  }
  Add(GetDataEx,14694163,147,119)
  {
   link(Data,8383875:Var2,[])
  }
  Add(If_else,15884267,98,203)
  {
   link(onTrue,6843322:doOperation,[(145,209)(145,241)(45,241)(45,265)])
   link(onFalse,6330053:doOperation,[])
   link(Op1,15407014:Result,[])
   link(Op2,11177945:Result,[(111,194)(146,194)])
  }
  Add(Math,6330053,182,210)
  {
   OpType=38
   link(onResult,8277000:doOperation,[])
   link(Op1,347705:Var3,[(188,117)])
   link(Op2,8383875:Var3,[(195,103)])
  }
  Add(GetDataEx,347705,63,112)
  {
   link(Data,12502970:Var2,[])
  }
  Add(GetDataEx,8383875,147,98)
  {
   link(Data,13526129:Value3,[(153,75)(83,75)])
  }
  Add(Math,8277000,238,210)
  {
   OpType=39
   link(onResult,10457593:doWork1,[(284,216)])
   link(Op1,6330053:Result,[(244,195)(225,195)(225,253)(188,253)])
   link(Op2,2539272:Var3,[(251,131)])
  }
  Add(GetDataEx,2539272,105,126)
  {
   link(Data,14928275:Var2,[])
  }
  Add(HubEx,10457593,280,259)
  {
   link(onEvent,3344294:onOut,[(334,265)(334,27)])
  }
  Add(MemFIFO,13526129,63,35)
  {
   Default=Integer(0)
   Count=3
   link(onData,15407014:doOperation,[(120,41)(120,92)(46,92)(46,153)])
  }
  Add(InfoTip,10949533,161,35)
  {
   Info=#17:Медианный фильтр |7:tig-rrr|
   Font=[MS Sans Serif,10,1,0,1]
   HAlign=2
   Width=162
   Height=46
   Margin=5
  }
  Add(Icon,13038747,280,98)
  {
   @Hint=#5:#main|
   Icon=[ZIPDE06000078DA636060044209090620C9C170828D81418C818141038881420C060C1071FCE03F83C8158651300A46C1281800C0C84891381304E012874BA399804D12C9045CE2346153121A0309FEFFFFCFF01D8C7F331C00D63420FAFB9FFF70FC81078819E419BE032BA2EFF60F80F8332AFE0FC3FF191E43CDFA8F840136823FD6]
  }
END_SDK
Add(CounterEx,1087479,364,224)
{
 Max=628
 link(onNext,1598210:doOperation,[])
}
Add(Math,16233310,469,224)
{
 OpType=13
 link(onResult,5849793:doOperation,[])
}
Add(Math,1598210,420,224)
{
 OpType=3
 Op2=100
 link(onResult,16233310:doOperation,[])
}
Add(CounterEx,12141963,413,154)
{
 Max=70
 Point(onThroughMax)
 link(onThroughMax,5161000:doRandom,[])
}
Add(Hub,4129583,371,154)
{
 OutCount=3
 link(onEvent1,12141963:doNext,[])
 link(onEvent2,1087479:doNext,[(397,167)(397,199)(352,199)(352,230)])
 link(onEvent3,9457097:doDefault,[])
}
Add(Math,9457097,525,161)
{
 OpType=3
 Op2=10
 Point(doDefault)
}
Add(Math,5849793,518,224)
{
 link(onResult,7432474:doEvent1,[])
 link(Op2,9457097:Result,[])
}
Add(Math,14441308,651,301)
{
 Op2=0.1
 link(onResult,5788221:doEvent,[])
}
Add(RadioButton,7707236,462,56)
{
 Left=50
 Top=25
 Width=155
 Selected=0
 Caption="Медианный фильтр"
 link(onSelect,3285088:doWork1,[])
}
Add(MultiElementEx,6273163,798,371)
{
 @Hint=#22:Среднее арифметическое|
 link(onOut,1906685:doWork2,[])
 AddHint(47,-30,147,13,@Hint)
}
BEGIN_SDK
  Add(EditMultiEx,3522453,21,21)
  {
   WorkCount=#4:doIn|
   EventCount=#5:onOut|
   Width=167
   Height=179
   link(doIn,1233035:doValue,[(42,27)(42,55)])
  }
  Add(MemFIFO,1233035,63,49)
  {
   Default=Integer(0)
   Count=3
   link(onData,6342667:doCalc,[(107,55)(107,93)(51,93)(51,132)])
  }
  Add(MathParse,6342667,63,126)
  {
   DataCount=3
   MathStr="(%1 + %2 + %3) / 3"
   link(onResult,3522453:onOut,[(141,132)(141,27)])
   link(X1,1233035:Value1,[])
   link(X2,1233035:Value2,[])
   link(X3,1233035:Value3,[])
  }
END_SDK
Add(MultiElementEx,10408034,798,441)
{
 @Hint=#32:Экспоненциальное бегущее среднее|
 link(onOut,1906685:doWork3,[(879,447)])
 AddHint(-57,54,161,26,@Hint)
}
BEGIN_SDK
  Add(EditMultiEx,14156445,21,21)
  {
   WorkCount=#4:doIn|
   EventCount=#5:onOut|
   Width=167
   Height=179
   link(doIn,3138742:doCalc,[(39,27)(39,139)])
  }
  Add(MathParse,3138742,84,133)
  {
   MathStr="%0 + (%1 - %0 ) * %2"
   link(onResult,14156445:onOut,[(152,139)(152,27)])
   link(X2,7345345:Value,[])
  }
  Add(Memory,7345345,91,77)
  {
   @Hint=#9:От 0 до 1|
   Default=Real(0.1)
   AddHint(-27,-36,61,13,@Hint)
  }
END_SDK
Add(IndexToChanel,5788221,714,301)
{
 Count=3
 Point(Index)
 link(onEvent1,3636491:doIn,[])
 link(onEvent2,6273163:doIn,[(780,314)(780,377)])
 link(onEvent3,10408034:doIn,[(764,321)(764,447)])
 link(Index,7189635:Value,[])
}
Add(HubEx,1906685,875,371)
{
 link(onEvent,14333504:doAdd,[])
}
Add(ChanelToIndex,3285088,658,56)
{
 Count=3
 link(onIndex,7189635:doValue,[])
}
Add(Memory,7189635,714,56)
{
 Default=Integer(0)
}
Add(RadioButton,1473588,532,63)
{
 Left=220
 Top=25
 Width=180
 Caption="Среднее арифметическое"
 link(onSelect,3285088:doWork2,[])
}
Add(RadioButton,713150,595,70)
{
 Left=435
 Top=25
 Width=240
 Caption="Экспоненциальное бегущее среднее"
 link(onSelect,3285088:doWork3,[])
}


Редактировалось 1 раз(а), последний 2022-10-12 00:19:16
карма: 4

0
vip
#1.1контекстная реклама от партнеров
Ответов: 8886
Рейтинг: 823
#2: 2022-10-12 00:14:27 ЛС | профиль | цитата
tig-rrr, при шумах длительностью более одного такта ошибётся
Экспонентный фильтр (a+b=1)


Add(MainForm,6712647,301,49)
{
 Width=872
 Height=521
 Caption="Пример работы медианного фильтра"
}
Add(Plotter,12776507,791,63)
{
 Width=856
 Height=482
 Align=5
 Name="PL"
 MinH=-2
 MaxH=2
}
Add(PlotLines,7443287,791,119)
{
 Grapher="PL"
 Step=1
 MaxValues=1000
}
Add(Random,5161000,518,56)
{
 Min=-20
 Max=20
 link(onRandom,9457097:doOperation,[])
}
Add(Timer,15468176,364,49)
{
 Interval=10
 link(onTimer,4129583:doEvent1,[])
}
Add(PlotLines,14333504,791,168)
{
 Grapher="PL"
 Color=32768
 Size=3
 Step=1
 MaxValues=1000
}
Add(Hub,7432474,609,119)
{
 OutCount=3
 link(onEvent1,7443287:doAdd,[])
 link(onEvent2,14441308:doOperation,[(676,132)(676,174)])
 link(onEvent3,7132472:doOperation,[(669,139)(669,223)])
}
Add(MultiElementEx,3636491,735,168)
{
 @Hint=#16:Медианный фильтр|
 link(onOut,14333504:doAdd,[])
 AddHint(-50,51,114,13,@Hint)
}
BEGIN_SDK
  Add(EditMultiEx,3344294,21,21)
  {
   WorkCount=#4:doIn|
   EventCount=#5:onOut|
   Width=328
   Height=298
   link(doIn,13526129:doValue,[(42,27)(42,41)])
  }
  Add(Math,6843322,63,259)
  {
   OpType=39
   link(onResult,10457593:doWork2,[])
   link(Op1,347705:Var2,[])
   link(Op2,14694163:Var1,[(76,124)])
  }
  Add(Math,15407014,98,147)
  {
   OpType=39
   link(onResult,11177945:doOperation,[])
   link(Op1,12502970:Var3,[(104,103)])
   link(Op2,2539272:Var2,[])
  }
  Add(Math,11177945,140,147)
  {
   OpType=39
   link(onResult,15884267:doCompare,[(181,153)(181,187)(86,187)(86,209)])
   link(Op1,14928275:Var3,[(146,103)])
   link(Op2,14694163:Var2,[])
  }
  Add(GetDataEx,12502970,63,98)
  {
   link(Data,13526129:Value1,[])
  }
  Add(GetDataEx,14928275,105,98)
  {
   link(Data,13526129:Value2,[(111,84)(76,84)])
  }
  Add(GetDataEx,14694163,147,119)
  {
   link(Data,8383875:Var2,[])
  }
  Add(If_else,15884267,98,203)
  {
   link(onTrue,6843322:doOperation,[(145,209)(145,241)(45,241)(45,265)])
   link(onFalse,6330053:doOperation,[])
   link(Op1,15407014:Result,[])
   link(Op2,11177945:Result,[(111,194)(146,194)])
  }
  Add(Math,6330053,182,210)
  {
   OpType=38
   link(onResult,8277000:doOperation,[])
   link(Op1,347705:Var3,[(188,117)])
   link(Op2,8383875:Var3,[(195,103)])
  }
  Add(GetDataEx,347705,63,112)
  {
   link(Data,12502970:Var2,[])
  }
  Add(GetDataEx,8383875,147,98)
  {
   link(Data,13526129:Value3,[(153,75)(83,75)])
  }
  Add(Math,8277000,238,210)
  {
   OpType=39
   link(onResult,10457593:doWork1,[(284,216)])
   link(Op1,6330053:Result,[(244,195)(225,195)(225,253)(188,253)])
   link(Op2,2539272:Var3,[(251,131)])
  }
  Add(GetDataEx,2539272,105,126)
  {
   link(Data,14928275:Var2,[])
  }
  Add(HubEx,10457593,280,259)
  {
   link(onEvent,3344294:onOut,[(334,265)(334,27)])
  }
  Add(MemFIFO,13526129,63,35)
  {
   Default=Integer(0)
   Count=3
   link(onData,15407014:doOperation,[(120,41)(120,92)(46,92)(46,153)])
  }
  Add(InfoTip,10949533,161,35)
  {
   Info=#17:Медианный фильтр |7:tig-rrr|
   Font=[MS Sans Serif,10,1,0,1]
   HAlign=2
   Width=162
   Height=46
   Margin=5
  }
  Add(Icon,13038747,280,98)
  {
   @Hint=#5:#main|
   Icon=[ZIPDE06000078DA636060044209090620C9C170828D81418C818141038881420C060C1071FCE03F83C8158651300A46C1281800C0C84891381304E012874BA399804D12C9045CE2346153121A0309FEFFFFCFF01D8C7F331C00D63420FAFB9FFF70FC81078819E419BE032BA2EFF60F80F8332AFE0FC3FF191E43CDFA8F840136823FD6]
  }
END_SDK
Add(CounterEx,1087479,413,119)
{
 Max=628
 link(onNext,1598210:doOperation,[])
}
Add(Math,16233310,518,119)
{
 OpType=13
 link(onResult,5849793:doOperation,[])
}
Add(Math,1598210,469,119)
{
 OpType=3
 Op2=100
 link(onResult,16233310:doOperation,[])
}
Add(CounterEx,12141963,462,49)
{
 Max=70
 Point(onThroughMax)
 link(onThroughMax,5161000:doRandom,[])
}
Add(Hub,4129583,420,49)
{
 OutCount=3
 link(onEvent1,12141963:doNext,[])
 link(onEvent2,1087479:doNext,[(446,62)(446,94)(401,94)(401,125)])
 link(onEvent3,9457097:doDefault,[])
}
Add(Math,9457097,574,56)
{
 OpType=3
 Op2=10
 Point(doDefault)
}
Add(Math,5849793,567,119)
{
 link(onResult,7432474:doEvent1,[])
 link(Op2,9457097:Result,[])
}
Add(Math,14441308,686,168)
{
 Op2=0.1
 link(onResult,3636491:doIn,[])
}
Add(Math,7132472,686,217)
{
 Op2=0.2
 link(onResult,4273938:doCalc,[])
}
Add(MathParse,4273938,735,217)
{
 MathStr="%0*0.92 + %1*0.08"
 link(onResult,8810067:doAdd,[])
}
Add(PlotLines,8810067,791,217)
{
 Grapher="PL"
 Color=16711680
 Size=3
 Step=1
 MaxValues=1000
}
карма: 19

1
Голосовали:tig-rrr
Ответов: 490
Рейтинг: 162
#3: 2022-10-12 00:25:45 ЛС | профиль | цитата
Леонид писал(а):
tig-rrr, при шумах длительностью более одного такта ошибётся
Это верно . В таком случае применял паровозиком сначала медианный затем Экспоненциальное бегущее среднее.

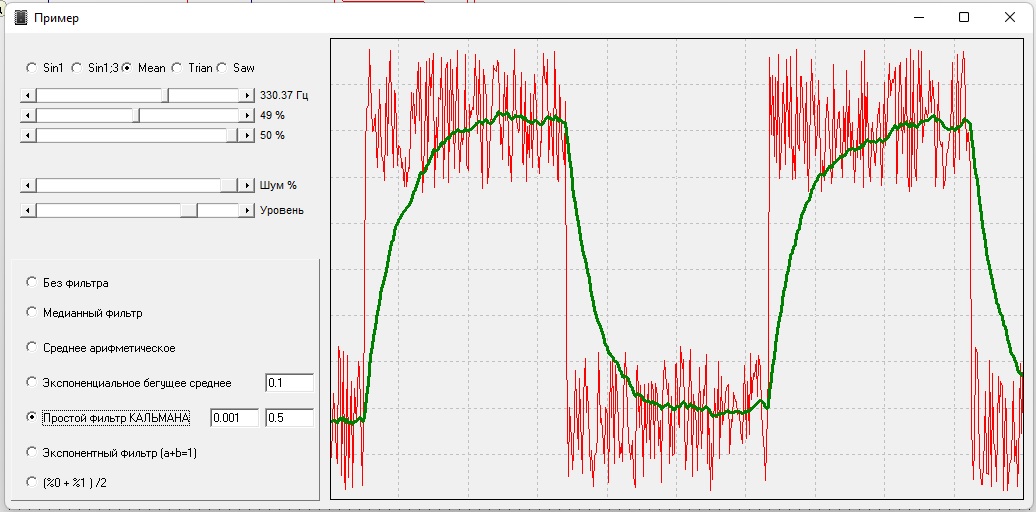

Пример работы фильтров в разных режимах https://forum.hiasm.com/getfile/39557
Пример работы фильтра.jpg

Редактировалось 3 раз(а), последний 2022-10-18 11:05:49
карма: 4

0
3
Форумы"Игра в слова"Медианный фильтр ← Ctrl1Ctrl →
Сообщение
...
Прикрепленные файлы
(файлы не залиты)
HiAsm Studio 2003 - 2020
Пользовательское соглашение | support@hiasm.com
Яндекс.Метрика
