Народ помогите разобраться в данной схеме.
code_21543.txt
А точнее не получается сделать так чтоб диод засветился,
Указываю порт происходит коннект,
указваю линию и галочку ON пишет ОК но диод не горит в чем косяк понять не могу, на родной проге от CernelChip все работает.
У меня плата со 2 версией.

DRON, схемку перезалейте

code_21554.txt
Леонид, перезалил но она стандартная идет в примерах в самой оболочке HIASM

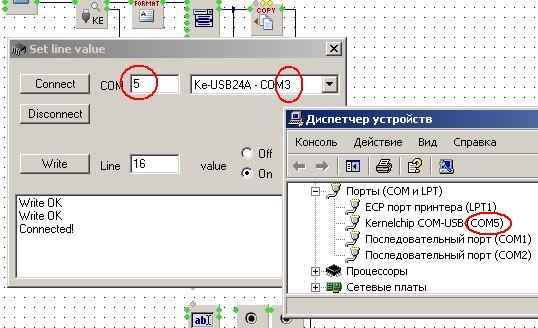

DRON, у меня тоже не заработала схема : оказывается не верно определился номер СОМ порта, когда через дипетчер устройств (см. картинку) ручками поставил верный - всё нормально (см. картинку) В теме Ke-USB24A есть моя схема (code_11088.txt) с IC для управления им (сделана до появления этих компонентов), посмотрите, может быть и пригодится

Леонид, Слушай а как можно сделать считывание ключей електронных типо таблтке как от домофонов или проксими карты

[burl=http://www.radiokot.ru/articles/13/]Описание 1-wire[/burl][burl=http://cxem.net/comp/comp53.php]еще[/burl][burl=http://www.radiokot.ru/lab/controller/16/]схема[/burl][burl=http://ru.wikipedia.org/wiki/1-Wire]Вики[/burl]

tomas, Я имею в виду непосредственно к устройству от кернелчип 24а

DRON, для этого нужно использовать две ножки Ke-USB24A - одну запрограмировать на выход, другую на вход, припаять между ними резистор на 1--10 кОм. Входная ножка и общий провод ("земля", корпус) и будут двухпроводной линией для таблетки. На выходную ножку подаётся 11101110.... непрерывно в цикле ~60--80 мсек, между нолями считываем по входной ножке ответ таблетки (временной цикл нужно уточнить - я пишу по памяти). Всё это можно сделать и без Ke-USB24A, используя LPT порт.

Редактировалось 2 раз(а), последний 2025-01-10 12:39:55

93-81-181-206.broadband.c, знал бы я, что такое Proximity карты, может и ответил

Леонид, можно о них прочитать тут[flood]http://www.sb-proekt.ru/catalog/list.php?ID_SECTION=1205&ID_IBLOCK=69[/flood]

DRON, из тысяч ссылок в поисковике еле нашёл чуть-чуть описание "что у неё внутри" - работают они на частотах порядка 12 МГц, микросхема в карте получает питание от этого илучения, передаёт информацию так же, протокола не видел, т. е. сделать самому считыватель очень сложно. А подключить готовый считыватель к компьютеру, наверное, можно, но опять-таки нужны протоколы обмена

[offtop]DRON,
есть такая штука:
http://www.perco.ru/products/sistemy-kontrolja-dostupa/sistema-kontrolja-dostupa-S-600/schityvateli-beskontaktnykh-kart/
описание:
http://www.perco.ru/download/documentation/rus/RP-15MW_ApplicGuide.pdf
http://www.perco.ru/download/documentation/rus/RP-14MW_ApplicGuide.pdf

стоит от 1200 рэ.[/offtop]

EvgIg, Меня считыватели мало интересуют меня интересует сами данные которые будут передаваться на девайс и потом на ПК что бы можно было формировать события по этим катрам

DRON, для получения этих данных в любом случае нужен считыватель. И тут либо самому паять, либо купить.
В описании (инструкции по подключению) можешь глянуть протоколы обмена.
