#1: 2011-02-19 19:44:12 ЛС | профиль | цитата
Завалялась у меня KeUSB-24A. Подскажите пожалуйста там один выход АЦП, а как можно считывать данные с например с резисторов или следить за их изменением?
карма: 0

0
Ответов: 8930
Рейтинг: 823
#2: 2011-02-19 19:49:30 ЛС | профиль | цитата
Solid, если имеется ввиду переменный резистор, то крайние выводы один на землю (общий провод), другой на +5 В, а средний - к входу АЦП.
карма: 19

0
Ответов: 119
Рейтинг: 0
#3: 2011-02-19 19:56:37 ЛС | профиль | цитата
Леонид писал(а):
Solid, если имеется ввиду переменный резистор, то крайние выводы один на землю (общий провод), другой на +5 В, а средний - к входу АЦП.

Да, так и делаю, но мне понадобилось выводить с двух, а выход АЦП 1, что можно придумать?
карма: 0

0
Ответов: 8930
Рейтинг: 823
#4: 2011-02-19 20:14:08 ЛС | профиль | цитата
Solid, коммутировать можно с помощью реле, а обмотку подключить к одному из выводов и подавать на него "1" и "0", есть микросхемы-ключи (даже на много положений).
карма: 19

0
Ответов: 119
Рейтинг: 0
#5: 2011-02-19 20:22:46 ЛС | профиль | цитата
Леонид писал(а):
можно с помощью реле, а обмотку подключить к одному из выводов и подавать на него "1" и "0", есть микросхемы-ключи

Если есть ссылки киньте где можно почитать. Или примерную электро схему, вроде я так понял можно на один ацп вешать два датчика, но правда скорость унадет в 2 раза, но мне это не критично.
карма: 0

0
Ответов: 8930
Рейтинг: 823
#6: 2011-02-19 21:20:23 ЛС | профиль | цитата

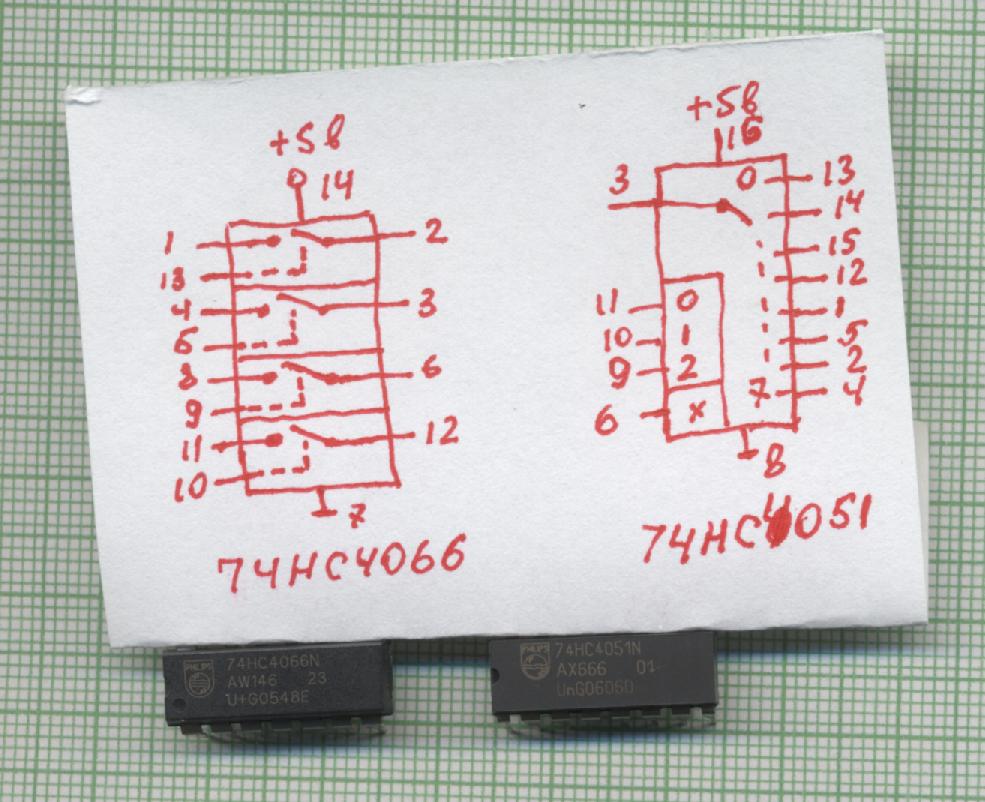

Solid, например 74НС4051, 74РС4066
карма: 19

1
файлы: 1КлючиМикросхемные.jpg [110.9KB] [160]
Голосовали:Solid
Ответов: 119
Рейтинг: 0
#7: 2011-02-19 21:56:26 ЛС | профиль | цитата
Спасибо, я не радио, но любитель, в этом особо не разбираюсь но очень нужно. Немного не понимаю как это осуществляется, для чего нужны линии вывода? И можно набросать схему с ключами, резисторами и кернелчип? пожалуйста.
карма: 0

0
Ответов: 8930
Рейтинг: 823
#8: 2011-02-19 23:41:02 ЛС | профиль | цитата
Solid,
карма: 19

0

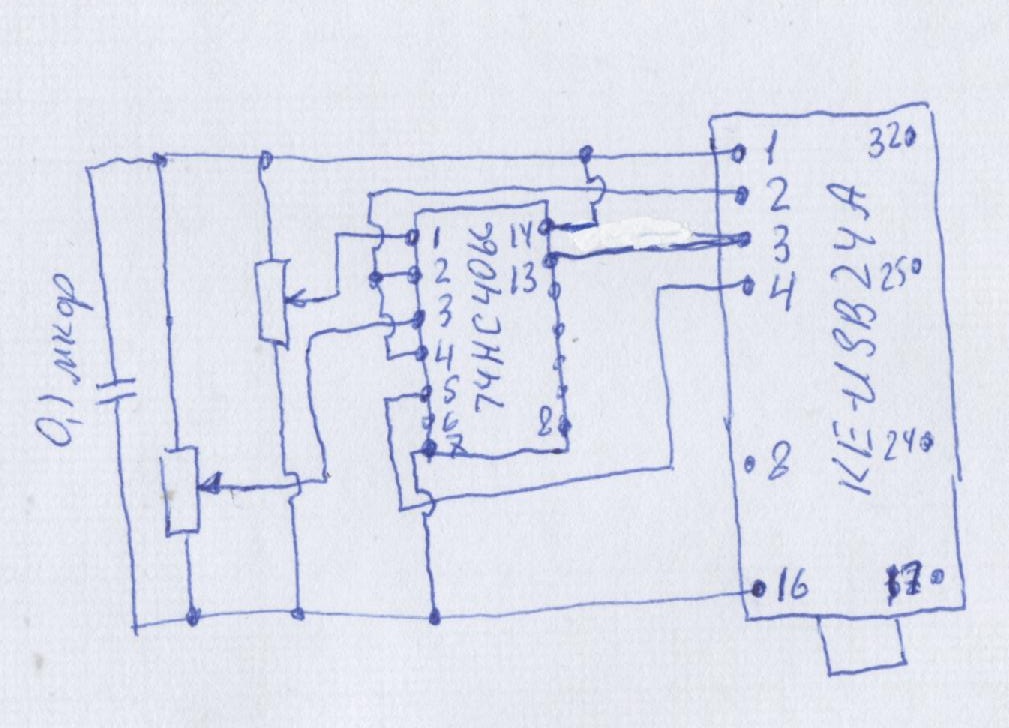

файлы: 1Схемка.jpg [132.4KB] [155]
Ответов: 16884
Рейтинг: 1239
#9: 2011-02-20 10:53:53 ЛС | профиль | цитата
Схемка.jpg [ 135.6Kb ]
Леонид, смотрю с Вас проклятие снято. Рад.
карма: 25
Немного терпения! Дежурный экстрасенс скоро свяжется с Вами!
0
Ответов: 8930
Рейтинг: 823
#10: 2011-02-20 12:03:36 ЛС | профиль | цитата
Tad, забыл dpi откорректировать (Наверное игра на доход вышла слава Богу )
карма: 19

0
Ответов: 16884
Рейтинг: 1239
#11: 2011-02-20 12:57:27 ЛС | профиль | цитата
Леонид, это про что ?
карма: 25
Немного терпения! Дежурный экстрасенс скоро свяжется с Вами!
0
Ответов: 274
Рейтинг: 47
#12: 2011-02-20 14:33:33 ЛС | профиль | цитата
[flood]Tad, это он наверное про Minecraft [/flood]
карма: 0

0
Ответов: 8930
Рейтинг: 823
#13: 2011-02-20 17:51:34 ЛС | профиль | цитата
Laetar, а про чо же ещё
карма: 19

0
Ответов: 16884
Рейтинг: 1239
#14: 2011-02-20 19:38:00 ЛС | профиль | цитата
Леонид, [flood]до меня доход ещё не дошёл. [/flood]
карма: 25
Немного терпения! Дежурный экстрасенс скоро свяжется с Вами!
0
Ответов: 875
Рейтинг: 322
#15: 2011-02-20 19:45:46 ЛС | профиль | цитата
Tad, не унывай, я тоже успеваю пару раз покурить пока свое сообщение увижу.
