Ответов: 121

Рейтинг: 1

#31: 2020-01-19 13:00:21 ЛС | профиль | цитата

Леонид, ну а с помощью какого компонента в HiAsm этот файл для начала открывать тогда?

Редактировалось 1 раз(а), последний 2020-01-19 13:00:49

карма: 1

Ответов: 8963

Рейтинг: 824

#32: 2020-01-19 13:14:36 ЛС | профиль | цитата

Andrej77rv,

Байты


Add(Button,5472368,175,119)
{
 Left=5
 Top=5
 Width=70
 Caption="Откр."
 link(onClick,15368377:doExecute,[])
}
Add(ODialog,15368377,224,119)
{
 link(onExecute,14239331:doOpen,[])
}
Add(DataToFile,9942221,280,175)
{
 link(onGet,2521544:doString,[])
 link(Stream,14239331:Stream,[])
}
Add(FileStream,14239331,280,119)
{
}
Add(Button,15577175,210,182)
{
 Left=10
 Top=40
 Width=65
 Caption="След.байт"
 link(onClick,9942221:doGet,[])
}
Add(Label,12364847,399,175)
{
 Left=85
 Top=45
}
Add(FormatStr,2521544,336,175)
{
 Mask="Байт №%1 = %2"
 link(onFString,12364847:doText,[])
 link(Str1,14239331:Position,[(342,166)(300,166)])
}

карма: 19

Ответов: 121

Рейтинг: 1

#33: 2020-01-19 14:39:23 ЛС | профиль | цитата

Леонид, теперь можно построить графики I Q сигналов? Посмотреть действительно ли сигналы сдвинуты по фазе.

Редактировалось 1 раз(а), последний 2020-01-19 14:39:33

карма: 1

Ответов: 8963

Рейтинг: 824

#34: 2020-01-19 14:55:12 ЛС | профиль | цитата

Andrej77rv, да, конечно!

карма: 19

Главный модератор

Ответов: 2999

Рейтинг: 396

#35: 2020-01-19 14:56:32 ЛС | профиль | цитата

Andrej77rv писал(а):

Остался последний шаг

«Последний шаг»

карма: 6

Дорогу осилит идущий. Install/Update HiAsm.NET

файлы: 1

1871636.gif [10KB] [1540]

Ответов: 121

Рейтинг: 1

#36: 2020-01-19 15:00:44 ЛС | профиль | цитата

Nic, может и не последний. Но не смешно.

карма: 1

Ответов: 121

Рейтинг: 1

#37: 2020-01-19 16:04:52 ЛС | профиль | цитата

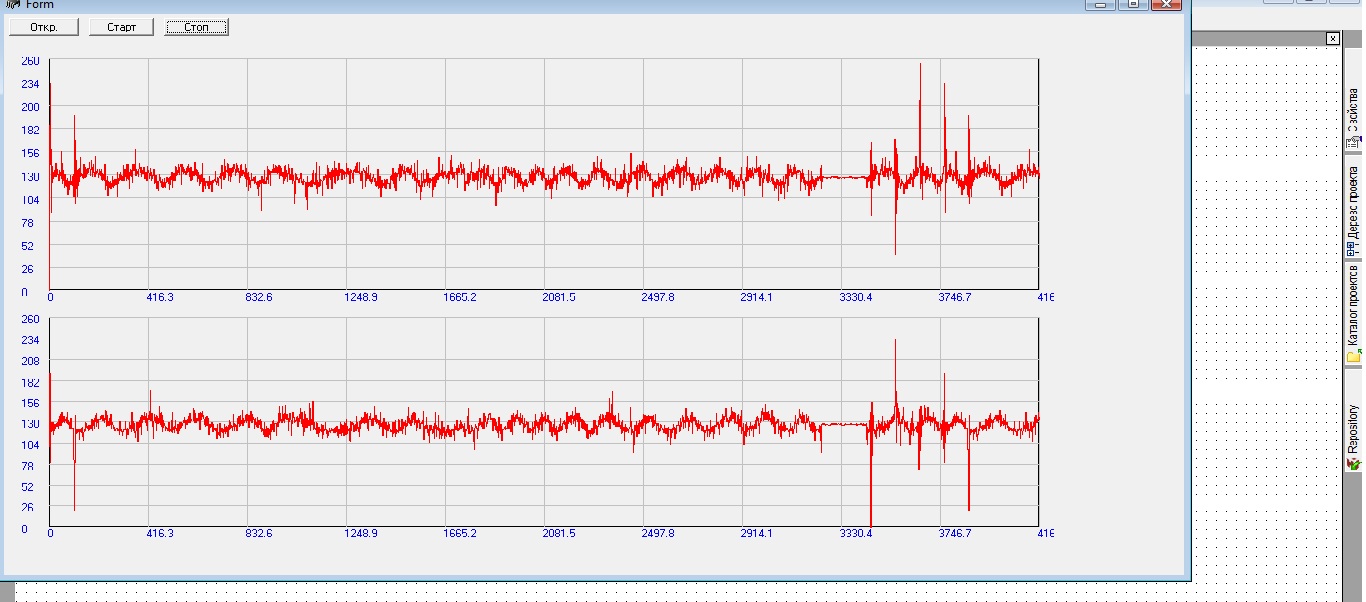

Получается что-то похожее на то...

карма: 1

Ответов: 121

Рейтинг: 1

#38: 2020-01-19 20:31:54 ЛС | профиль | цитата

По моему не получится обработать этот файл в HiAsm. Здесь нет таких компонентов,которые бы выдавали 2048000 Гц для частоты дискретизации.

карма: 1

Ответов: 8963

Рейтинг: 824

#39: 2020-01-19 21:00:59 ЛС | профиль | цитата

Andrej77rv, достаточно 22050 Гц, а судя по графику с шумами и этого много, качества всё равно не получится, да и отметок времени нет, сколько там секунд или микросекунд.

карма: 19

Ответов: 121

Рейтинг: 1

#40: 2020-01-20 08:33:49 ЛС | профиль | цитата

Леонид, ширина полосы в этом файле 2 мГц, 22050 Гц недостаточно.

--- Добавлено в 2020-01-20 08:38:16

Кстати на графиках это не весь файл, это только его малая часть.

Редактировалось 1 раз(а), последний 2020-01-20 08:38:16

карма: 1

Ответов: 8963

Рейтинг: 824

#41: 2020-01-20 10:30:16 ЛС | профиль | цитата

Andrej77rv, да хоть 10 МГц, вы-то собрались звук слушать, а полоса звука 20 кГц у талантов, а у простых смертных и до 10 кГц не дотягивает

Выложите этот файл, посмотреть на него

карма: 19

Ответов: 121

Рейтинг: 1

#42: 2020-01-20 10:48:45 ЛС | профиль | цитата

Леонид, файл выкладывал же на 2 странице смотрите. Понятно что полоса звука 20 кГц, ну а как вы выделите эти 20 кГц именной с той частоты, которую вам надо. Например ФМ радиостанцию на 102.5 мГц? Откуда вы узнаете что определенные байты соответствуют именно этой частоте? Никак не выделите эти байты из файла пока всю полосу в 2 мГц не дискретизируете.

карма: 1

Ответов: 8963

Рейтинг: 824

#43: 2020-01-20 11:36:31 ЛС | профиль | цитата

Andrej77rv писал(а):

выкладывал же на 2 странице

Ой, не увидел

Сейчас посмотрю

карма: 19

Ответов: 8963

Рейтинг: 824

#44: 2020-01-20 18:56:06 ЛС | профиль | цитата

Andrej77rv, посмотрел: в файле записано 273 совершенно одинаковых блока по 3760 байт (1880*2 значений)

Для просмотра


Add(MainForm,2953706,469,84)
{
 Width=1089
}
Add(Button,5472368,140,126)
{
 Left=5
 Top=5
 Width=70
 Caption="Откр."
 link(onClick,15368377:doExecute,[])
}
Add(ODialog,15368377,224,126)
{
 link(onExecute,10589937:doEvent1,[])
}
Add(DataToFile,9942221,350,217)
{
 link(onGet,6752009:doCompare,[])
 link(Stream,14239331:Stream,[])
}
Add(FileStream,14239331,350,126)
{
 Point(doPosition)
}
Add(Button,15577175,140,217)
{
 Left=95
 Top=5
 Width=65
 Caption="След.блок"
 link(onClick,14281258:doEvent1,[])
}
Add(If_else,6752009,406,217)
{
 Op2=Integer(1)
 link(onTrue,12384830:doAdd,[(445,223)(445,188)])
 link(onFalse,8117781:doAdd,[])
 link(Op1,1333988:Position,[(412,208)(398,208)(398,264)(293,264)])
}
Add(Plotter,980532,469,140)
{
 Left=5
 Top=35
 Width=1066
 Height=220
 Name="MyPl"
 MinH=1
 MaxH=254
 LeftMargin=50
 TopMargin=5
 MouseControl=3
}
Add(PlotLines,8117781,469,224)
{
 Grapher="MyPl"
 Color=16711680
 Step=1
 MaxValues=1880
}
Add(PlotLines,12384830,469,182)
{
 Grapher="MyPl"
 Step=1
 MaxValues=1880
}
Add(Button,8027873,140,84)
{
 Left=170
 Top=5
 Caption="В начало"
 link(onClick,15490051:doWork2,[])
}
Add(Button,4584309,140,273)
{
 Left=345
 Top=5
 Width=30
 Caption="+1"
 link(onClick,16248541:doEvent1,[])
}
Add(Hub,10589937,266,126)
{
 OutCount=3
 link(onEvent1,14239331:doOpen,[])
 link(onEvent2,15490051:doWork3,[(291,139)])
 link(onEvent3,5797297:doWork1,[(291,146)])
}
Add(For,1333988,287,224)
{
 End=1
 link(onEvent,9942221:doGet,[])
}
Add(DoData,2500428,301,84)
{
 Data=Integer(3340)
 link(onEventData,7343607:doWork1,[(340,90)])
}
Add(HubEx,15490051,287,84)
{
 link(onEvent,2500428:doData,[])
}
Add(Hub,14281258,189,217)
{
 link(onEvent1,5536907:doEvent1,[(219,223)(219,165)(403,165)(403,146)])
 link(onEvent2,13279698:doFor,[])
}
Add(For,13279698,224,224)
{
 End=1880
 IncludeEnd=1
 link(onEvent,1333988:doFor,[])
 link(onStop,5797297:doWork2,[(263,237)(263,188)])
}
Add(Hub,5536907,427,140)
{
 OutCount=3
 link(onEvent1,980532:doClear,[])
 link(onEvent2,12384830:doClear,[(459,153)(459,195)])
 link(onEvent3,8117781:doClear,[(452,160)(452,237)])
}
Add(FormatStr,2156655,357,182)
{
 Mask="Посмотрено %2 байт из %1"
 link(onFString,2953706:doCaption,[(396,188)(396,90)])
 link(Str1,14239331:Size,[])
 link(Str2,2085183:Var2,[])
}
Add(HubEx,5797297,287,182)
{
 link(onEvent,2156655:doString,[])
}
Add(Button,8828545,140,322)
{
 Left=305
 Top=5
 Width=30
 Caption="-1"
 link(onClick,12970824:doEvent1,[])
}
Add(Hub,12970824,182,322)
{
 link(onEvent1,7763630:doOperation,[])
 link(onEvent2,6109332:doWork2,[])
}
Add(Math,7763630,224,322)
{
 OpType=1
 Op2=4
 ResultType=0
 link(onResult,5846133:doWork3,[(340,328)])
 link(Op1,12817440:Var1,[(230,313)])
}
Add(GetDataEx,2085183,364,168)
{
 link(Data,14239331:Position,[])
}
Add(HubEx,7343607,336,140)
{
 link(onEvent,14239331:doPosition,[])
}
Add(Label,8449418,469,329)
{
 Left=395
 Top=10
}
Add(DoData,6263420,322,329)
{
 link(onEventData,8449418:doText,[])
 link(Data,10206937:Var2,[])
}
Add(GetDataEx,10206937,322,308)
{
 link(Data,2085183:Var1,[(328,173)])
}
Add(Hub,16248541,182,273)
{
 link(onEvent1,5764355:doOperation,[])
 link(onEvent2,6109332:doWork1,[(207,286)])
}
Add(HubEx,6109332,203,329)
{
 link(onEvent,6263420:doData,[])
}
Add(Math,5764355,224,273)
{
 Op2=2
 ResultType=0
 link(onResult,5846133:doWork2,[])
 link(Op1,12817440:Var3,[(230,264)(272,264)])
}
Add(GetDataEx,12817440,266,308)
{
 Angle=1
 link(Data,10206937:Var1,[])
}
Add(HubEx,5846133,336,273)
{
 Angle=3
 link(onEvent,7343607:doWork3,[])
}

И что нужно и можно с этого блока выяснить, и что вы ожидали от этого файла, как и откуда он появился?

карма: 19

Ответов: 121

Рейтинг: 1

#45: 2020-01-20 19:31:07 ЛС | профиль | цитата

Леонид, ну как и откуда он появился я уже писал. В этом файле центральная частота 102.5 мГц с полосой 2 мГц. Если его запустить в программе SDRsharp можно прослушать радиостанцию. Но я хотел написать свою прогу похожую на SDRsharp.

--- Добавлено в 2020-01-20 19:59:56

Вот еще записал но уже сразу в WAV. В этом фале тоже I Q потоки, по сути это одно и тоже. Центральная частота 102,5 мГц.

https://yadi.sk/d/JnD-Fh86SfrzOA

Редактировалось 1 раз(а), последний 2020-01-20 19:59:56
