#16: 2020-07-21 23:36:30 ЛС | профиль | цитата

Rysik, в примерах посмотрите в папке Draw есть пример по отрисовке, там насколько помню и формула есть.

карма: 11

Ответов: 1342

Рейтинг: 31

#17: 2020-07-22 00:05:41 ЛС | профиль | цитата

разве что пример Player, но всёравно ничего не понятно

карма: 2

Ответов: 2200

Рейтинг: 673

#18: 2020-07-22 12:53:18 ЛС | профиль | цитата

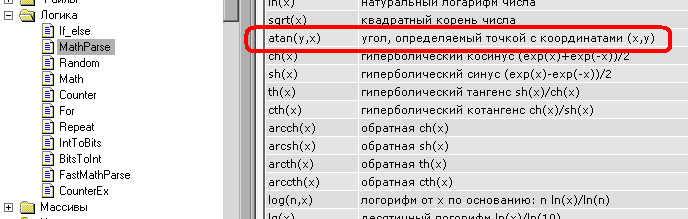

Rysik, вот вам эта сложная формула atan(x1 - x2, y1 - y2) по определению угла между двумя точками:

Вот как ее использовать для определения угла между двумя точками:


Add(MainForm,2953706,623,350)
{
 Width=612
 Height=644
 Position=1
}
Add(Img_Point,8729249,308,350)
{
 Color=255
 Size=5
 Point(X)
 Point(Y)
 link(onDraw,13168843:doDraw,[])
 link(Bitmap,7790025:Var2,[])
 link(X,13216144:getVar,[])
 link(Y,7405531:getVar,[])
}
Add(Img_Point,12437351,483,350)
{
 Color=65280
 Size=5
 Point(X)
 Point(Y)
 link(onDraw,6359882:doCalc,[])
 link(Bitmap,13855645:Var3,[(489,250)])
 link(X,13936630:getVar,[])
 link(Y,11951026:getVar,[])
}
Add(Img_Line,13168843,364,350)
{
 LineStyle=2
 Point(Point1)
 Point(Point2)
 link(onDraw,12437351:doDraw,[])
 link(Bitmap,13855645:Var2,[])
 link(Point1,4617187:Point,[])
 link(Point2,7282636:Point,[(384,342)(426,342)])
}
Add(PaintBox,10098511,308,119)
{
 Width=600
 Height=600
 ClearBeforeDraw=0
 Point(onMouseMove)
 Point(MouseX)
 Point(MouseY)
 link(onBeforeDraw,8729249:doDraw,[(352,125)(352,109)(282,109)(282,356)])
 link(onMouseMove,13339577:doValue,[(352,132)(352,156)(303,156)(303,181)])
}
Add(GetDataEx,7790025,308,245)
{
 link(Data,10098511:Bitmap,[])
}
Add(GetDataEx,13855645,364,245)
{
 Angle=3
 link(Data,7790025:Var3,[])
}
Add(MathParse,6359882,546,350)
{
 DataCount=4
 MathStr="atan (%2 - %1, %4 - %3)"
 AngleMode=1
 link(onResult,2953706:doCaption,[])
 link(X1,938584:getVar,[])
 link(X2,5915321:getVar,[])
 link(X3,5082850:getVar,[])
 link(X4,7532447:getVar,[])
}
Add(Memory,15819785,560,112)
{
 Default=Integer(300)
 AddHint(-6,-18,33,13,Default)
}
Add(Memory,10636918,616,112)
{
 Default=Integer(300)
 AddHint(-4,-18,33,13,Default)
}
Add(LineBreakEx,11109437,560,161)
{
 Caption="oldX"
 Type=3
 link(_Data,15819785:Value,[])
}
Add(LineBreakEx,2312529,616,161)
{
 Caption="oldY"
 Type=3
 link(_Data,10636918:Value,[])
}
Add(Memory,13339577,315,175)
{
 Point(Data)
 link(onData,12580057:doValue,[])
 link(Data,10098511:MouseX,[])
}
Add(Memory,12580057,371,175)
{
 Point(Data)
 link(onData,10098511:doRefresh,[(429,181)(429,239)(296,239)(296,125)])
 link(Data,10098511:MouseY,[(377,163)(328,163)])
}
Add(LineBreakEx,8119257,315,217)
{
 Caption="newX"
 Type=3
 link(_Data,13339577:Value,[])
}
Add(LineBreakEx,5014989,371,217)
{
 Caption=" newY"
 Type=3
 link(_Data,12580057:Value,[])
}
Add(LineBreakEx,938584,546,280)
{
 Caption="oldX"
 Type=2
}
Add(LineBreakEx,5082850,560,308)
{
 Caption="oldY"
 Type=2
}
Add(LineBreakEx,5915321,553,294)
{
 Caption="newX"
 Type=2
}
Add(LineBreakEx,7532447,567,322)
{
 Caption=" newY"
 Type=2
}
Add(LineBreakEx,13216144,315,294)
{
 Caption="oldX"
 Type=2
}
Add(LineBreakEx,7405531,322,308)
{
 Caption="oldY"
 Type=2
}
Add(LineBreakEx,13936630,490,308)
{
 Caption="newX"
 Type=2
}
Add(LineBreakEx,11951026,497,322)
{
 Caption=" newY"
 Type=2
}
Add(PointXY,4617187,371,301)
{
 link(X,881996:getVar,[])
 link(Y,12964497:getVar,[])
}
Add(PointXY,7282636,420,301)
{
 link(X,4992449:getVar,[])
 link(Y,12054997:getVar,[])
}
Add(LineBreakEx,881996,371,259)
{
 Caption="oldX"
 Type=2
}
Add(LineBreakEx,12964497,378,273)
{
 Caption="oldY"
 Type=2
}
Add(LineBreakEx,4992449,420,259)
{
 Caption="newX"
 Type=2
}
Add(LineBreakEx,12054997,427,273)
{
 Caption=" newY"
 Type=2
}

Обратите внимание что у MathParse в свойстве AngleMode = Градусы (по умолчанию Радианы).

карма: 11

Ответов: 8888

Рейтинг: 823

#19: 2020-07-22 14:14:01 ЛС | профиль | цитата

Rysik, ну разжевали до каши, а в горло не лезет

https://forum.hiasm.com/getfile/39089

карма: 19

Ответов: 2200

Рейтинг: 673

#20: 2020-07-22 15:38:55 ЛС | профиль | цитата

Леонид, не хочу вас огорчать, но это еще не совсем то что нужно Rysik-у. Точка должна быть постоянно в центре, так что дожевывайте

не проглотит так.

карма: 11

Ответов: 1342

Рейтинг: 31

#21: 2020-07-22 21:01:46 ЛС | профиль | цитата

что то как то оно работает, дёргается, после определённых градусов на 180 переворачивается)), ничего так и не понятно)

карма: 2

Ответов: 2200

Рейтинг: 673

#22: 2020-07-22 22:46:44 ЛС | профиль | цитата

Rysik, кому адресованны ваши жалобы мне или Леониду?

карма: 11

Ответов: 1342

Рейтинг: 31

#23: 2020-07-22 23:17:27 ЛС | профиль | цитата


Add(PaintBox,16296757,133,1092)
{
 Width=700
 Height=400
 Align=5
 Color=16777215
 TabOrder=1
 ClearBeforeDraw=0
 Point(onMouseWheel)
 Point(onMouseMove)
 Point(onMouseDown)
 Point(MouseX)
 Point(MouseY)
 link(onBeforeDraw,3450544:doEvent1,[(181,1098)(181,1070)])
}
Add(Img_Point,9351544,728,1232)
{
 Color=16711680
 Size=3
 Point(X)
 Point(Y)
 link(Bitmap,3013644:getVar,[])
 link(X,7956951:Part1,[(741,1220)(706,1220)(706,1276)(671,1276)])
 link(Y,7956951:Part2,[(748,1220)(713,1220)(713,1276)(678,1276)])
}
Add(Hub,3450544,196,1064)
{
 link(onEvent1,10774283:doSetTransform,[(293,1070)(293,1238)])
 link(onEvent2,10774283:doResetTransform,[(288,1077)(288,1245)])
}
Add(Img_Point,11768602,434,1239)
{
 X=350
 Y=200
 Color=16711935
 Size=5
 Point(X)
 Point(Y)
 link(onDraw,4487587:doDraw,[])
 link(Bitmap,16505516:getVar,[])
}
Add(LineBreakEx,16505516,434,1204)
{
 Caption="bmp"
 Type=2
}
Add(LineBreakEx,2483627,133,1141)
{
 Caption="bmp"
 Type=3
 link(_Data,16296757:Bitmap,[])
}
Add(LineBreakEx,3013644,728,1183)
{
 Caption="bmp"
 Type=2
}
Add(Img_SetTransform,10774283,392,1232)
{
 Point2=26215100
 link(onSetTransform,9786009:doEnum,[])
 link(Bitmap,6699024:Var2,[])
 link(Transform,15911165:Transform,[(419,1171)(482,1171)])
}
Add(LineBreakEx,4929607,392,1197)
{
 Caption="bmp"
 Type=2
}
Add(Img_UseRotate,15911165,476,1127)
{
 Angle=0
 link(AddTransform,6583126:Transform,[])
 link(Angle,16030386:Value,[(489,1115)(447,1115)(447,1458)(405,1458)])
}
Add(LineBreakEx,4146830,476,1204)
{
 Caption="bmp"
 Type=2
}
Add(Img_Text,4487587,476,1239)
{
 X=342
 Y=180
 Font=[Wingdings 3,22,0,16711935,2]
 Text="h"
 link(Bitmap,4146830:getVar,[])
}
Add(Timer,9568122,91,1092)
{
 Interval=33
 link(onTimer,16296757:doRefresh,[])
}
Add(ArrayEnum,9786009,609,1232)
{
 link(onItem,7956951:doSplit,[])
 link(onEndEnum,3940716:doDraw,[(653,1245)(653,1333)(289,1333)(289,1420)])
}
Add(MultiStrPart,7956951,665,1232)
{
 link(onSplit,9351544:doDraw,[])
}
Add(Img_UseOffset,6583126,476,1071)
{
 X=-200
 Y=-300
}
Add(Img_Point,3940716,301,1414)
{
 Color=255
 Size=6
 Point(X)
 Point(Y)
 link(onDraw,6491488:doCalc,[])
 link(Bitmap,6699024:Var1,[(307,1216)])
 link(X,14411942:Var2,[])
 link(Y,12273317:Var2,[])
}
Add(Memory,11644010,455,1414)
{
 Point(Data)
 link(onData,8958529:doValue,[])
 link(Data,12653839:Var3,[(461,1391)])
}
Add(Memory,8958529,497,1414)
{
 Point(Data)
 link(Data,6823860:Var3,[(503,1384)])
}
Add(MathParse,6491488,350,1414)
{
 DataCount=4
 MathStr="atan((%3 - %1),(%4 - %2))"
 AngleMode=1
 link(onResult,16030386:doValue,[])
 link(X1,12653839:Var2,[])
 link(X2,6823860:Var2,[])
 link(X3,11644010:Value,[(370,1398)(447,1398)(447,1454)(461,1454)])
 link(X4,8958529:Value,[(377,1405)(440,1405)(440,1461)(503,1461)])
}
Add(Memory,16030386,399,1414)
{
 link(onData,11644010:doValue,[])
}
Add(GetDataEx,12653839,350,1386)
{
 Angle=3
 link(Data,14411942:Var3,[])
}
Add(GetDataEx,6823860,357,1379)
{
 Angle=3
 link(Data,12273317:Var3,[])
}
Add(GetDataEx,12273317,315,1379)
{
 Angle=3
}
Add(GetDataEx,14411942,308,1386)
{
 Angle=3
}
Add(GetDataEx,6699024,392,1211)
{
 link(Data,4929607:getVar,[])
}

вот сюда подаю координаты точки своей главной там где MatchParse, а вверху на массив подаю координаты всех точек остальных, и всё дергается при повороте, главное работает немного), но после определённого градуса что то идёт не так и оно переворачивается на 180...

может быть дело в не правильных смещениях градусов, обратив внимание что формула выдаёт от 0 до 180 и после идёт опять от -0 до -180 грубо говоря, а вроде как трансформация работает в режиме от 0 до 360,

карма: 2

Ответов: 8888

Рейтинг: 823

#24: 2020-07-22 23:47:23 ЛС | профиль | цитата

sla8a писал(а):

Точка должна быть постоянно в центре

В центре, так в центре

Дрон не стал отрисовывать, поставил буковку "А". Карта большая, аж 1.5 Мб

https://forum.hiasm.com/getfile/39090

карма: 19

Ответов: 1342

Рейтинг: 31

#25: 2020-07-23 15:50:23 ЛС | профиль | цитата

что то не ладное с формулой видимо, иду в любые стороны и градус поворота от -90 до +90, бред какой то..., должно быть от 0 до 360

как и писал выше постом, сделать удалось но результат как у Леонида, одно и тоже, карта произвольно переворачивается на 180 градусов и как будто я уже по карте иду не вверх а вниз

--- Добавлено в 2020-07-23 15:52:52

Бегающие точки 3, схема, так же и работает не правильно, до 80 с чем то доходит и происходит реверс карты на 180 градусов, ладно бы доходило до 180 и реверс, но нет, где ошибка?

Редактировалось 1 раз(а), последний 2020-07-23 15:52:52

карма: 2

Ответов: 8888

Рейтинг: 823

#26: 2020-07-23 17:10:38 ЛС | профиль | цитата

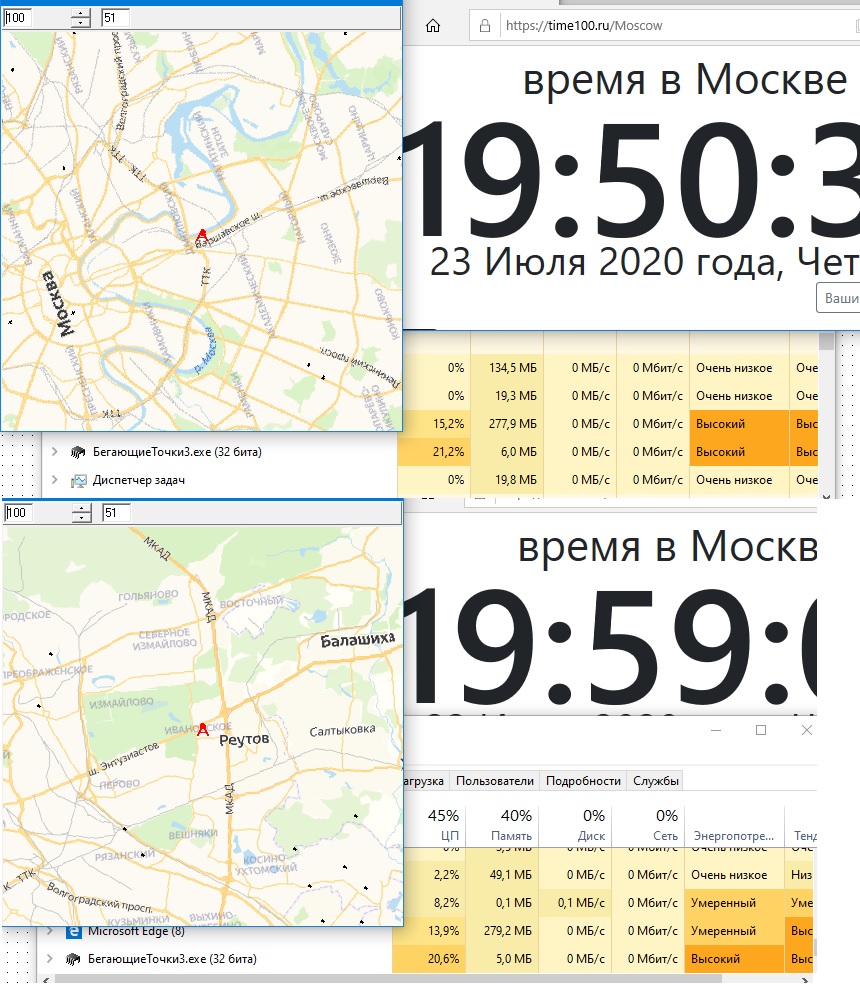

Rysik, схема №3 крутится без сбоев, может мощности компьютера не хватает, поставьте на таймере 100 мс или 200.

карма: 19

Ответов: 1342

Рейтинг: 31

#27: 2020-07-23 19:01:27 ЛС | профиль | цитата

Она при достижении порога в 80 с чем то градусов начинает в минус работать и при этом карта переворачивается

Забыл сказать, всё тестируется на FPC 64, а по мощности FX 6300 в разгоне до 4.6

карма: 2

Ответов: 8888

Рейтинг: 823

#28: 2020-07-23 20:15:05 ЛС | профиль | цитата

Rysik, и на штатном FPC и на Delphi нормально, правда FPC ощутимо дольше компилирует. FPC 64 у меня нет.


карма: 19

Ответов: 1342

Рейтинг: 31

#29: 2020-07-24 12:02:43 ЛС | профиль | цитата

32 все работает нормально, а 64 не правильно, видимо опять эти asm вставки (
