Вопросы по компоненту Plotter ( График )

Форумы Помощь по пакетуВопросы по компоненту Plotter ( График ) ← Ctrl1 234 5Ctrl →

Этот топик читают: Гость

Ответов: 783

Рейтинг: 168

#31: 2021-07-29 18:27:58 ЛС | профиль | цитата

Pavel писал(а):

Шустрый однако websocat_win32.exe

Поэтому я и сделал пример с ним. Powershell выдавал много ошибок и я для него делал задержку 100 миллисекунд. Иначе было много битых данных.
По поводу:

Pavel писал(а):

Но вот стоило подключить компонент Plotter, как все менялось в худшую сторону.

думаю что надо сохранять куда-либо данные и отрисовывать каждые 0.5 секунд на PaintBox, например.

Pavel писал(а):

Обратите внимание на время в схемах и на время пк.

Я посчитал время для своего часового пояса (+3 часа). Если у тебя другой то, просто прибавь к Unix time разницу времени с Гринвичем в секундах (у меня 3*60*60=10800)

Редактировалось 2 раз(а), последний 2021-07-29 18:36:32

карма: 15

Ответов: 70

Рейтинг: 1

#32: 2021-07-29 18:51:58 ЛС | профиль | цитата

Леонид,

Леонид писал(а):

И не забываем о скорости реакции принимающего решение 0.07 -- 0.1 сек. Более 20--32 кадров/сек излишни

Это уже индивидуально, но даже и тут не должно быть задержки со стороны программы, а вот если высчитывает алгоритм то каждая мс на счету ( пинг можно снизить арендой сервера в близи от биржи )

Gunta писал(а):

думаю что надо сохранять куда-либо данные и отрисовывать каждые 0.5 секунд на PaintBox, например.

Не думаю что это верный выход, любая искусственная задержка данных, что для отрисовки графика, что для вычисления равняется отставанием от рынка ! ( это не допустимо )

--- Добавлено в 2021-07-29 19:05:30

Леонид, Между покупкой и продажей разница 2сек. При очень волатильном рынку скорость получения и отрисовки данных крайне важна !


Иначе можно не успеть:


Gunta писал(а):

Я посчитал время для своего часового пояса (+3 часа). Если у тебя другой то, просто прибавь к Unix time разницу времени с Гринвичем в секундах (у меня 3*60*60=10800)

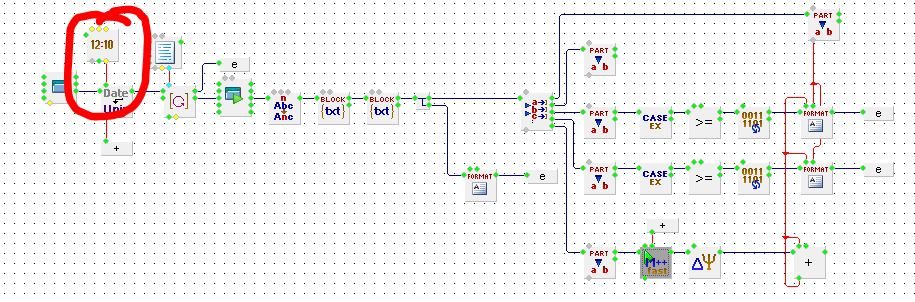

Это не имеет значения, на скриншоте (запущено 2-е программы в одно время)


[img]

[/img]

показано отставание во времени от начального значения. ( схемы стартуют при равных значениях времени и скриншот лиж показывает разницу в задержке программы )Я имею веду минуты и секунды.

Редактировалось 6 раз(а), последний 2021-07-29 21:06:45

карма: 1

Ответов: 783

Рейтинг: 168

#33: 2021-07-30 06:25:07 ЛС | профиль | цитата

Pavel, Некоторые пояснения и вопросы.
1. Мой последний парсер только для одной пары валют. Ты туда загружаешь 14 пар!
2. У разных валют разный порядок цен. Их просто невозможно изобразить на одном графике.
3. Все визуальные компоненты самые медленные. И тормоза происходят из-за того, что они не успевают обработать очередь накопившихся сообщения. Проблемы со «временем» отсюда.
4. Время парсится из входящих сообщений. В ответе биржи 2 времени: время сделки и время сообщения, и они различаются. Какое «правильное»?
5. Если сделки совершаются в течении 2-5 секунд (высокочастотный трейдинг) то зачем постоянно перерисовывать данные за 24 часа? Разве недостаточно хранить и рисовать последние 10-30 минут?
6. Воспользуйся советом Леонида и присмотрись к компонентам из вкладки «Графика» в Hiasm. Сможешь рисовать любые графики каким хочешь цветом и быстродействие, я думаю, будет выше, чем у Plotter.
7. Извини, но ты очень странно используешь некоторые элементы. Старайся делать схемы без пересечения линий. Очень сложно понять твои примеры без предварительного «распутывания».

Add(MainForm,7714850,133,77)
{
 Width=275
 Height=112
 Point(onClose)
 link(onCreate,133730:doConsoleExec,[])
 link(onClose,133730:doConsoleTerminate,[])
}
Add(BlockFind,2689203,343,91)
{
 IncludeBlock=1
 StartBlock="{"
 EndBlock="}"
 link(onSearch,6956214:doNext,[])
}
Add(WinExec,133730,189,77)
{
 FileName="websocat_win32.exe"
 Param="wss://stream.binance.com:9443/stream?streams=btcusdt@trade/xrpusdt@trade/ethusdt@trade/busdusdt@trade/axsusdt@trade/aliceusdt@trade/bnbusdt@trade/dotusdt@trade/dogeusdt@trade/adausdt@trade/tlmusdt@trade/runeusdt@trade/lunausdt@trade/usdcusdt@trade/maticusdt@trade"
 Mode=0
 Point(doConsoleExec)
 Point(doConsoleTerminate)
 Point(onConsoleResult)
 Point(doConsoleInput)
 Point(onConsoleError)
 Point(onConsoleTerminate)
 link(onConsoleResult,5437590:doReplace,[])
}
Add(Replace,5437590,245,91)
{
 SubStr="""
 link(onReplace,13454937:doSearch,[])
}
Add(BlockFind,13454937,294,91)
{
 StartBlock="{e:trade"
 EndBlock="true}"
 link(onSearch,2689203:doSearch,[])
}
Add(Timer,13915431,350,140)
{
 link(onTimer,5451177:doEvent1,[])
}
Add(Edit,1781743,441,140)
{
 Left=180
 Top=10
 Text="0"
 link(onChange,11247982:doCalc,[])
 link(Str,6956214:Count,[])
}
Add(Edit,1640941,601,140)
{
 Left=180
 Top=35
 Text="0"
 link(Str,1781743:Text,[(607,124)(490,124)(490,183)(447,183)])
}
Add(Label,2961824,447,35)
{
 Left=5
 Top=35
 Width=150
 Height=20
 Font=[MS Sans Serif,10,1,0,1]
 Caption="MAX trades per sec"
 AutoSize=1
 Alignment=1
}
Add(Label,8719720,392,35)
{
 Left=5
 Top=10
 Width=150
 Height=20
 Font=[MS Sans Serif,10,1,0,1]
 Caption="trades per sec"
 AutoSize=1
 Alignment=1
}
Add(CounterEx,6956214,441,91)
{
 Max=10000000
 Point(doReset)
}
Add(Hub,5451177,392,140)
{
 link(onEvent1,1781743:doText,[])
 link(onEvent2,6956214:doReset,[(417,153)(417,104)])
}
Add(MathParse,11247982,497,140)
{
 MathStr="max(%1, %2) * (%1 > %2)"
 link(onResult,8490575:doCase,[])
 link(X2,1640941:Text,[(510,131)(538,131)(538,180)(607,180)])
}
Add(Case,8490575,553,140)
{
 Value=Integer(0)
 link(onNextCase,1640941:doText,[])
}

(websocat_win32.exe должна лежать рядом со схемой)

Редактировалось 1 раз(а), последний 2021-07-30 06:54:23

карма: 15

Ответов: 70

Рейтинг: 1

#34: 2021-07-30 10:37:40 ЛС | профиль | цитата

Gunta,

1. Сделал это ради эксперимента примерной производительности компонента Plotter и websocat_win32.exe
2. Я это понимаю, ответ тот же что в пункте 1.
3. Проблема ясна мне стала после "эксперимента".
4. Нужно время сделки, ибо по нему должна рисоваться точка на графике ( время сделки это координата X а цена это Y )
а вот время сообщения я так понимаю нужно для синхронизации с локальным времени.
5. Минимальное время сделки может быть настолько мало на сколько позволяет пинг до биржи. Иметь график хотя-бы 24ч нужно для того чтобы сориентироваться на рынке (Тренд, характер движения, объёмы, в какое время и как отработали индикаторы....)
6. Хорошо спасибо за совет если нет альтернативы буду пробовать, хотелось получить специальный компонент ( инструмент ) для этих целей.
7. Спасибо за критику, буду старятся и исправляться.

карма: 1

Ответов: 783

Рейтинг: 168

#35: 2021-07-30 11:14:03 ЛС | профиль | цитата

Pavel, вспомнил. Была такая тема на форуме лет 10 назад - "Пакеты MQL4 и MQL5" https://forum.hiasm.com/topic/57817
Возможно, это то что тебе нужно. Я это у себя не ставил и как с этим работать не знаю.

карма: 15

Ответов: 8921

Рейтинг: 823

#36: 2021-07-30 17:23:02 ЛС | профиль | цитата

Pavel, кстати, а что означает цвет (красный, зелёный) и толщина линии в желаемых графиках и почему зелёный "сверху"

карма: 19

Ответов: 5227

Рейтинг: 587

#37: 2021-07-30 17:50:53 ЛС | профиль | цитата

Леонид, это означает "кто первый встал того и тапки" отметки рисуются в Real-Time, т.е график рисуется не последовательно как в плотаре а параллельно по всем массивам кривых. Увы, тут компоненты HiAsm бессильны.

карма: 4

Мой форум - http://hiasm.bbtalk.me/ схемы, компоненты...

Ответов: 70

Рейтинг: 1

#38: 2021-07-31 09:44:59 ЛС | профиль | цитата

Gunta, К сожалению это не то + функционал реализован у него на начальном этапе.
Насколько я понял, MQL4 и MQL5 это язык программирования для оболочки "MetaTrader"

Леонид,

Леонид писал(а):

кстати, а что означает цвет (красный, зелёный) и толщина линии в желаемых графиках и почему зелёный "сверху"

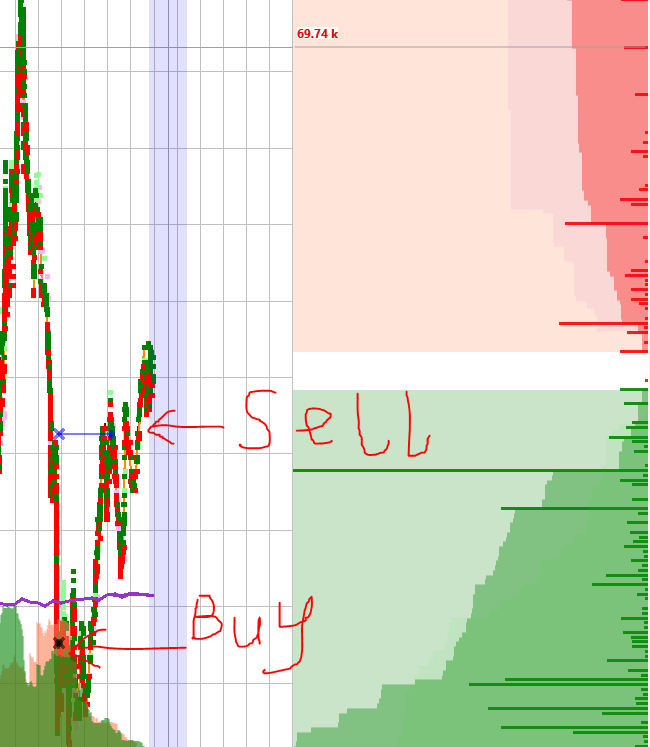

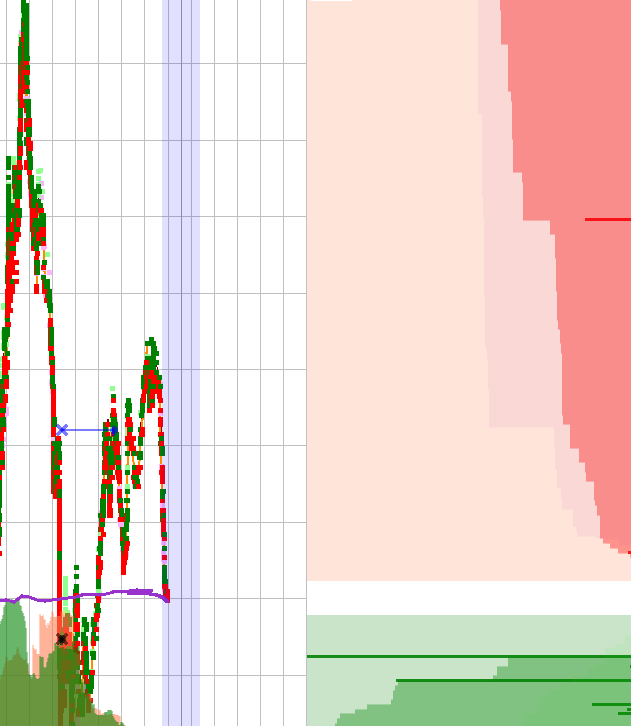

На этом скрине каждая точка = равна сделке ( покупке или продаже ), а вот цвет: покупка = зеленый, продажа = красный.


Леонид писал(а):

..толщина линии в желаемых графиках...

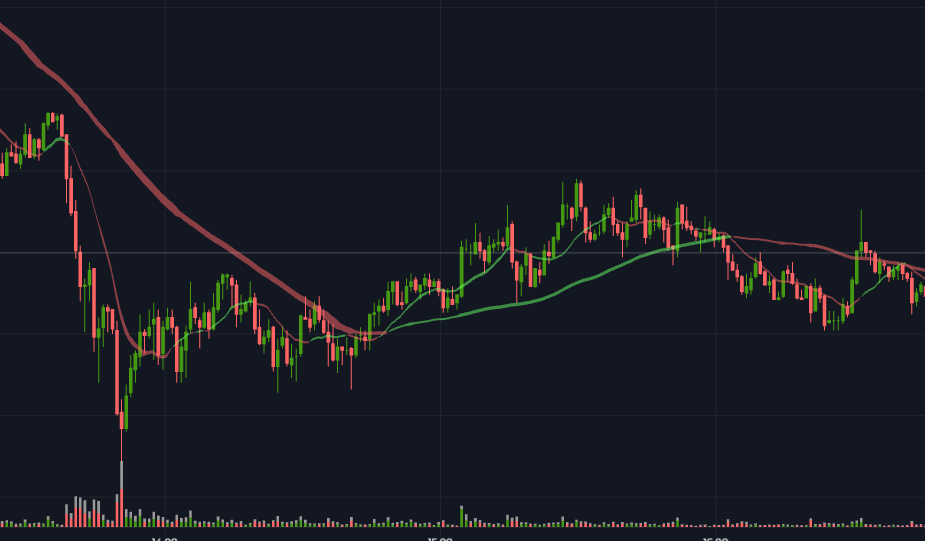

У линии цвет означает смену тренда а толщина зависит от объёма, это индикатор EMA (скользящая средняя)


Редактировалось 2 раз(а), последний 2021-07-31 10:11:26

карма: 1

Ответов: 783

Рейтинг: 168

#39: 2021-07-31 10:12:46 ЛС | профиль | цитата

Pavel писал(а):

Странно. Я почему-то думал, что любая сделка — это когда один продаёт, а другой покупает.
Тогда возникает вопрос, как определить какая сделка продажа, а какая покупка?
И что делать с объёмом сделки?
Ответ биржи:
"e": "trade", // Event type
"E": 123456795, // Event time
"s": "BNB_BTC", // Symbol
"t": "12348", // Trade ID
"p": "0.001", // Price
"q": "100", // Quantity
"b": "88", // Buyer order ID
"a": "52", // Seller order ID
"T": 123456795, // Trade time

Редактировалось 1 раз(а), последний 2021-08-01 13:56:35

карма: 15

Ответов: 70

Рейтинг: 1

#40: 2021-07-31 11:06:13 ЛС | профиль | цитата

Gunta, Допустим у тебя на счёту было 0 монет, ты купил одну, у тебя стала одна монета, это будет считаться покупкой.
Продажа это когда у тебя была на счёту одна монета ты ее продал и у тебя осталось ноль монет. (грубо говоря по цвету сделки можно определить кто инициатор сделки продавец или покупатель )

По их ID можно определить какая сделка произошла, если ID "b": "88", // Buyer order ID изменилось относительно предыдущей сделки то
произошла покупка, если "a": "52", // Seller order ID изменилось относительно предыдущей сделки то
произошла продажа, если обе то произошла равноценная покупка и продажа.

Покупка:

"b": "88", // Buyer order ID____"b": "89", // Buyer order ID
"a": "52", // Seller order ID____"a": "52", // Seller order ID

Продажа:

"b": "88", // Buyer order ID____"b": "88", // Buyer order ID
"a": "52", // Seller order ID____"a": "53", // Seller order ID

Покупка=продажа:

"b": "88", // Buyer order ID____"b": "89", // Buyer order ID
"a": "52", // Seller order ID____"a": "53", // Seller order ID

--- Добавлено в 2021-07-31 11:21:19

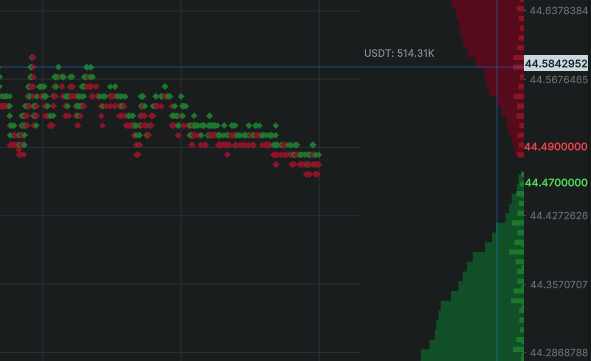

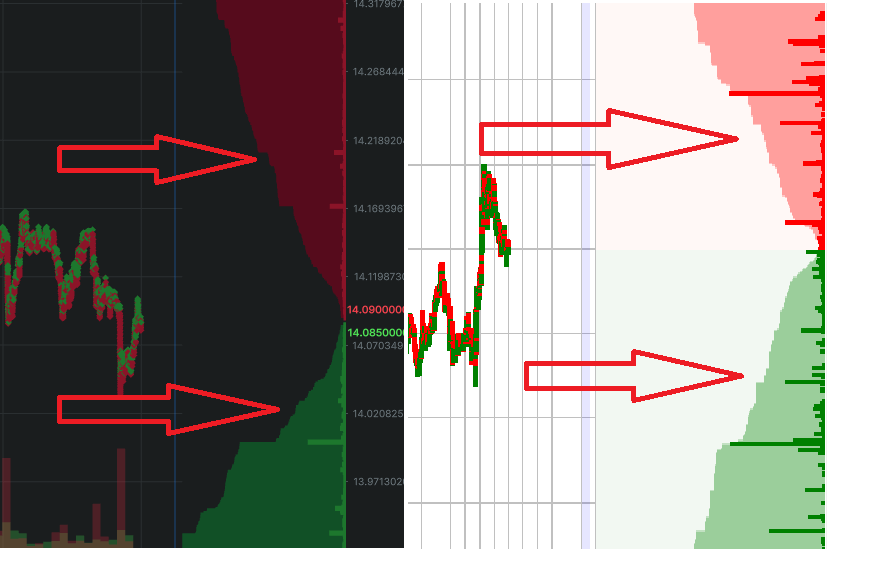

А вот здесь стрелки указывают на объём "стакана" заявки покупки или продажи, смысл цвета тот-же.


Редактировалось 7 раз(а), последний 2021-07-31 13:05:22

карма: 1

Ответов: 8921

Рейтинг: 823

#41: 2021-08-01 00:07:19 ЛС | профиль | цитата

Pavel, вот с использованием OpenGL на 600 точек (масштаб колёсиком, перемещение ползунками, до 64 строк/сек).
И не забываем, что есть ось "Z", по которой можно положить несколько графиков.


Add(MainForm,15261923,196,112)
{
 Left=20
 Top=20
 Width=600
 Height=454
 Caption="КартинкаGL"
 Point(onMouseWheel)
 link(onCreate,16313935:doWork1,[])
 link(onMouseWheel,8435041:doScale,[(235,139)(235,384)])
}
Add(StrList,1458062,357,126)
{
}
Add(Image,8168712,385,252)
{
 Left=20
 Top=61
 Width=562
 Height=355
 ViewStyle=4
 Point(Handle)
 Point(MouseX)
 Point(MouseY)
 Point(onMouseUp)
 Point(onMouseDown)
 Point(onMouseMove)
 link(Bitmap,5213144:Bitmap,[])
 link(onMouseUp,14362898:doWork1,[])
 link(onMouseDown,14362898:doWork2,[])
 link(onMouseMove,5339163:doCompare,[(431,279)(431,307)])
}
Add(ChanelToIndex,14362898,441,259)
{
 link(onIndex,9790564:doValue,[])
}
Add(Memory,9790564,490,259)
{
 Default=Integer(0)
}
Add(If_else,5339163,490,301)
{
 Op2=Integer(1)
 link(onTrue,8435041:doMouse,[(529,307)(529,342)(375,342)(375,370)])
 link(Op1,9790564:Value,[])
}
Add(MultiElementEx,8435041,385,364)
{
 link(Array,1458062:Array,[(391,313)(377,313)])
 link(Handle,8168712:Handle,[])
 link(CoordX,8168712:MouseX,[])
 link(CoordY,8168712:MouseY,[])
 link(TranslateX,14456561:Result,[(419,348)(487,348)])
 link(TranslateY,6533203:Result,[(426,355)(566,355)])
 link(onEnd,3471472:doEvent1,[])
}
BEGIN_SDK
  Add(EditMultiEx,11996247,14,7)
  {
   WorkCount=#7:doMouse|5:doJMG|7:doScale|
   EventCount=#5:onEnd|
   DataCount=#5:Array|6:Handle|6:CoordX|6:CoordY|10:TranslateX|10:TranslateY|
   Width=832
   Height=284
   VOffset=35
   HOffset=155
   link(doMouse,4735359:doValue,[(179,48)(179,55)(214,55)(214,62)])
   link(doJMG,14325692:doEvent1,[(39,55)(39,153)])
   link(doScale,14855729:doCalc,[(207,62)(207,76)(305,76)(305,55)])
  }
  Add(GL_Main,5754056,182,147)
  {
   Color=0
   link(onInit,13520164:doInit,[])
   link(onViewPort,1353664:doPerspective,[(237,160)(237,202)])
   link(Handle,11996247:Handle,[(188,138)(174,138)(174,40)(182,40)])
  }
  Add(Timer,10100784,91,196)
  {
   Interval=10
   Enable=1
   link(onTimer,14974901:doEvent1,[])
  }
  Add(GL_GTools,5073611,182,196)
  {
   Point(doClear)
   Point(doPushMatrix)
   Point(doPopMatrix)
  }
  Add(Hub,14974901,133,196)
  {
   OutCount=6
   link(onEvent1,5073611:doClear,[])
   link(onEvent2,5073611:doPushMatrix,[])
   link(onEvent3,6551869:doTranslate,[(158,216)(158,188)(284,188)(284,111)])
   link(onEvent4,5073611:doPopMatrix,[(170,223)(170,216)])
   link(onEvent5,5754056:doFlip,[(165,230)(165,167)])
   link(onEvent6,11996247:onEnd,[(823,237)(823,48)])
  }
  Add(Hub,14325692,49,147)
  {
   OutCount=3
   link(onEvent1,5754056:doInit,[])
   link(onEvent2,5754056:doViewPort,[])
   link(onEvent3,10100784:doTimer,[(81,167)(81,202)])
  }
  Add(GL_GluTools,13520164,245,147)
  {
   Texture=0
   link(onInit,964847:doEnabled,[])
  }
  Add(GL_Light,137856,336,147)
  {
   Diffuse=65280
  }
  Add(GL_Options,964847,294,147)
  {
   Flag=2
   link(onEvent,137856:doEnabled,[])
  }
  Add(MultiElement,14576462,245,105)
  {
   link(Data1,4735359:Value,[(251,96)(230,96)])
   link(Data2,13577233:Value,[(258,96)(272,96)])
  }
  BEGIN_SDK
    Add(EditMulti,11760529,10,10)
    {
     EventCount=1
     WorkCount=1
     DataCount=2
     Width=223
     Height=109
     link(doWork1,5590513:doRotate,[(26,16)(26,62)])
    }
    Add(GL_Rotate,5590513,42,56)
    {
     Y=1
     link(onRotate,346824:doRotate,[])
     link(Angle,11760529:Data1,[(48,33)(16,33)])
    }
    Add(GL_Rotate,346824,119,56)
    {
     X=1
     link(onRotate,11760529:onEvent1,[(196,62)(196,16)])
     link(Angle,11760529:Data2,[(125,33)(23,33)])
    }
  END_SDK
  Add(GL_Perspective,1353664,245,196)
  {
   Fovy=25
  }
  Add(Gl_Begin,11774056,504,105)
  {
   BlockType=2
   link(onBegin,13350121:doEnum,[])
  }
  Add(GL_Vertex3D,11725528,700,189)
  {
   link(X,16709307:Result,[])
   link(Y,6790657:Result,[(713,173)(748,173)])
   link(Z,13083751:Result,[(720,180)(790,180)])
  }
  Add(Gl_End,13828792,609,147)
  {
  }
  Add(ArrayEnum,13350121,560,105)
  {
   Type=1
   link(onItem,7629252:doEvent1,[])
   link(onEndEnum,13828792:doEnd,[(599,118)(599,153)])
   link(Array,11996247:Array,[(566,34)(175,34)])
  }
  Add(Hub,7629252,609,105)
  {
   link(onEvent1,4749971:doSplit,[(634,111)(634,55)])
   link(onEvent2,3118699:doColor,[(648,118)(648,195)])
  }
  Add(Math,6790657,742,126)
  {
   OpType=3
   Op2=200
   link(onResult,13083751:doOperation,[])
   link(Op1,4749971:Part2,[(748,110)(713,110)])
   link(Op2,7147964:Var2,[])
  }
  Add(Math,13083751,784,126)
  {
   OpType=3
   Op2=15
   link(Op1,4749971:Part3,[(790,103)(720,103)])
   link(Op2,7147964:Var3,[(797,117)])
  }
  Add(GL_Color,3118699,658,189)
  {
   Color=16777215
   link(onColor,11725528:doVertex,[])
   link(Color,4749971:Part4,[(664,89)(727,89)])
  }
  Add(MultiStrPart,4749971,700,49)
  {
   Count=4
   link(onSplit,16709307:doCalc,[(739,55)(739,97)(683,97)(683,132)])
  }
  Add(GetDataEx,7147964,749,112)
  {
   link(Data,10337216:Value,[])
  }
  Add(Memory,4735359,224,56)
  {
   Point(Data)
   link(onData,13577233:doValue,[])
   link(Data,11996247:CoordX,[(230,47)(189,47)])
  }
  Add(Memory,13577233,266,56)
  {
   Point(Data)
   link(Data,11996247:CoordY,[(272,40)(196,40)])
  }
  Add(Memory,10337216,749,49)
  {
   Default=Integer(100)
  }
  Add(Gl_Scale,6749172,399,105)
  {
   X=1
   Y=1
   Z=1
   link(onScale,15429184:doLineSize,[])
   link(X,8649621:Var1,[(405,89)])
   link(Y,8649621:Var2,[])
   link(Z,8649621:Var3,[(419,89)])
  }
  Add(MathParse,14855729,406,49)
  {
   DataCount=1
   MathStr="%0*exp(%1*0.00079425)"
   Default=1
  }
  Add(GetDataEx,8649621,406,84)
  {
   link(Data,14855729:Result,[])
  }
  Add(GL_PrimSizes,15429184,455,105)
  {
   Size=2
   link(onSize,11774056:doBegin,[])
  }
  Add(Gl_Translate,6551869,350,105)
  {
   X=1
   Y=1
   link(onTranslate,6749172:doScale,[])
   link(X,11996247:TranslateX,[(356,26)(203,26)])
   link(Y,11996247:TranslateY,[(363,19)(210,19)])
  }
  Add(MathParse,16709307,700,126)
  {
   MathStr="(%1-300)/%2"
   link(onResult,6790657:doOperation,[])
   link(X1,13350121:Index,[(706,117)(699,117)(699,145)(573,145)])
   link(X2,7147964:Var1,[(713,117)])
  }
END_SDK
Add(Button,14316988,266,196)
{
 Left=5
 Top=5
 Width=75
 Caption="Отобразить"
 link(onClick,7488654:doEvent1,[])
}
Add(Bitmap,5213144,385,203)
{
 HWidth=600
 HHeight=400
 Point(Width)
 Point(Height)
 Point(doCreate)
}
Add(Hub,7488654,322,196)
{
 OutCount=4
 link(onEvent1,1458062:doClear,[(347,202)(347,139)])
 link(onEvent2,5213144:doCreate,[(368,209)(368,223)])
 link(onEvent3,8168712:doLoad,[(361,216)(361,258)])
 link(onEvent4,16313935:doWork2,[(347,223)(347,237)(256,237)(256,139)])
}
Add(ScrollBar,1983831,434,210)
{
 Left=10
 Top=45
 Width=570
 Min=-200
 Page=10
 link(onPosition,14456561:doOperation,[])
}
Add(ScrollBar,6625439,518,210)
{
 Top=45
 Width=20
 Height=365
 Min=-200
 Page=10
 Kind=1
 link(onPosition,6533203:doOperation,[])
}
Add(Math,14456561,476,210)
{
 OpType=3
 Op2=50
}
Add(Math,6533203,560,210)
{
 OpType=3
 Op2=-50
}
Add(MultiElement,16313935,266,126)
{
 @Hint=#31:Заполнение 600 случайнымх точек|32:Иммитация считывания поступающих|26:данных по команде блока GL|
 link(onEvent1,1458062:doAdd,[])
 link(onEvent2,8435041:doJMG,[(305,139)(305,377)])
 link(onEvent3,1458062:doDelete,[])
}
BEGIN_SDK
  Add(EditMulti,1486386,21,21)
  {
   EventCount=3
   WorkCount=3
   Width=405
   Height=256
   link(doWork1,3519740:doRandomize,[(185,27)(185,125)])
   link(doWork2,14844364:doFor,[(53,34)(53,118)])
   link(doWork3,6407052:doEvent1,[])
  }
  Add(FormatStr,111795,357,119)
  {
   DataCount=3
   Mask="%1;%2;0;%3"
   link(onFString,1486386:onEvent1,[(410,125)(410,27)])
   link(Str1,14166143:Result,[(363,103)(279,103)(279,152)(132,152)])
   link(Str2,10904136:Result,[(370,110)(349,110)(349,159)(293,159)])
   link(Str3,12746096:Value,[])
  }
  Add(For,14844364,63,112)
  {
   End=599
   link(onEvent,14092551:doWork2,[])
   link(onStop,1486386:onEvent2,[(102,125)(102,34)])
  }
  Add(Random,3519740,196,112)
  {
   Min=-10
   Max=10
   Mode=1
   link(onRandom,15210140:doEvent1,[])
  }
  Add(Memory,12746096,371,56)
  {
  }
  Add(MathParse,10904136,287,119)
  {
   DataCount=1
   MathStr="%1 + %0"
   link(onResult,111795:doString,[])
  }
  Add(If_else,10620772,273,56)
  {
   Type=1
   Op2=Integer(0)
   link(onTrue,10160487:doData,[])
   link(onFalse,16561591:doData,[])
  }
  Add(DoData,10160487,315,56)
  {
   Data=Integer(255)
   link(onEventData,15162297:doWork2,[])
  }
  Add(DoData,16561591,322,63)
  {
   Data=Integer(65280)
   link(onEventData,15162297:doWork3,[(361,69)])
  }
  Add(Hub,15210140,238,112)
  {
   link(onEvent1,10620772:doCompare,[(263,118)(263,62)])
   link(onEvent2,10904136:doCalc,[])
  }
  Add(HubEx,15162297,357,56)
  {
   link(onEvent,12746096:doValue,[])
  }
  Add(Math,14166143,126,112)
  {
   OpType=1
   Op2=300
   link(onResult,3519740:doRandom,[])
  }
  Add(HubEx,14092551,105,112)
  {
   link(onEvent,14166143:doOperation,[])
  }
  Add(Hub,6407052,70,35)
  {
   link(onEvent1,14092551:doWork1,[(109,41)])
   link(onEvent2,12024395:doData,[])
  }
  Add(DoData,12024395,126,42)
  {
   Data=Integer(0)
   link(onEventData,1486386:onEvent3,[(417,48)(417,41)])
  }
END_SDK
Add(Label,1034859,616,420)
{
 Left=145
 Top=10
}
Add(Hub,3471472,441,364)
{
 link(onEvent1,16313935:doWork3,[(466,370)(466,405)(249,405)(249,146)])
 link(onEvent2,10250351:doNext,[])
}
Add(Counter,10250351,525,371)
{
 Max=999
}
Add(StrCat,4119005,574,420)
{
 Str2=" строк/сек"
 link(onStrCat,1034859:doText,[])
}
Add(Timer,14493765,448,420)
{
 link(onTimer,1988639:doEvent1,[])
}
Add(DoData,5125283,525,420)
{
 link(onEventData,4119005:doStrCat,[])
 link(Data,10250351:Count,[])
}
Add(Hub,1988639,490,420)
{
 link(onEvent1,5125283:doData,[])
 link(onEvent2,10250351:doReset,[(515,433)(515,391)])
}

карма: 19

Голосовали: Pavel

Ответов: 783

Рейтинг: 168

#42: 2021-08-01 08:35:05 ЛС | профиль | цитата

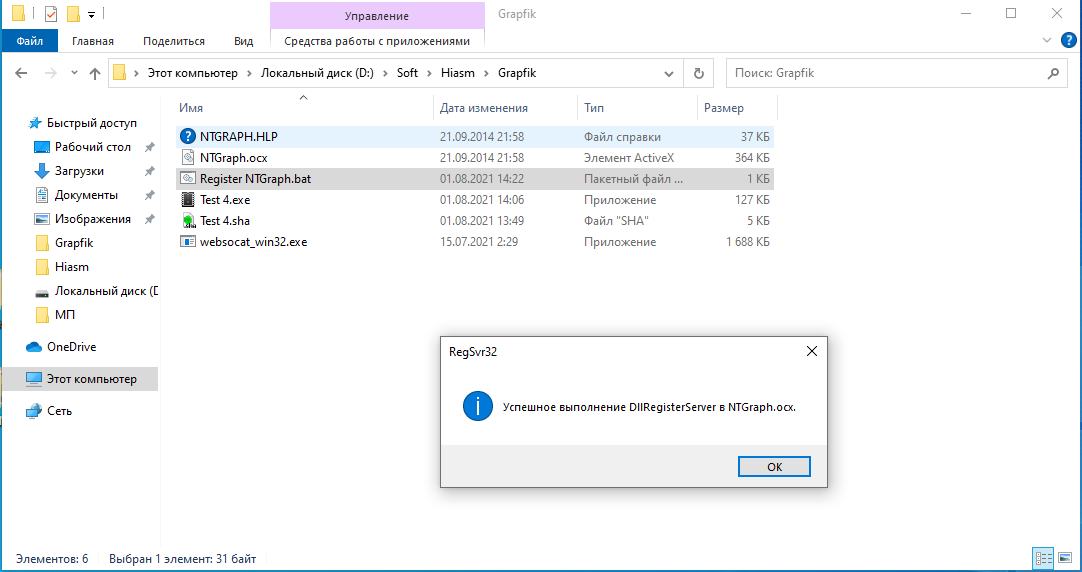

Pavel, Вот мой вариант https://forum.hiasm.com/getfile/39274. Подцепил NTGraph.ocx. Сохрани всё в один каталог. Для регистрации библиотеки запусти батник. Цвет точек по тому принципу что ты описал выше. Время между сделками тоже реальное.
Есть большое НО! За 10 минут более миллиона точек! И как с этим бороться, не знаю.

Редактировалось 1 раз(а), последний 2021-08-01 08:36:45

карма: 15

Ответов: 70

Рейтинг: 1

#43: 2021-08-01 12:27:35 ЛС | профиль | цитата

Леонид, С OpenGL не сталкивался, даже не смотрел эти компоненты... чтоб хотябы осмыслить схему, придется попытается вникнуть.
Но по ощущениям этот вариант вполне возможен, быстродействие хорошее, будем посмотреть.

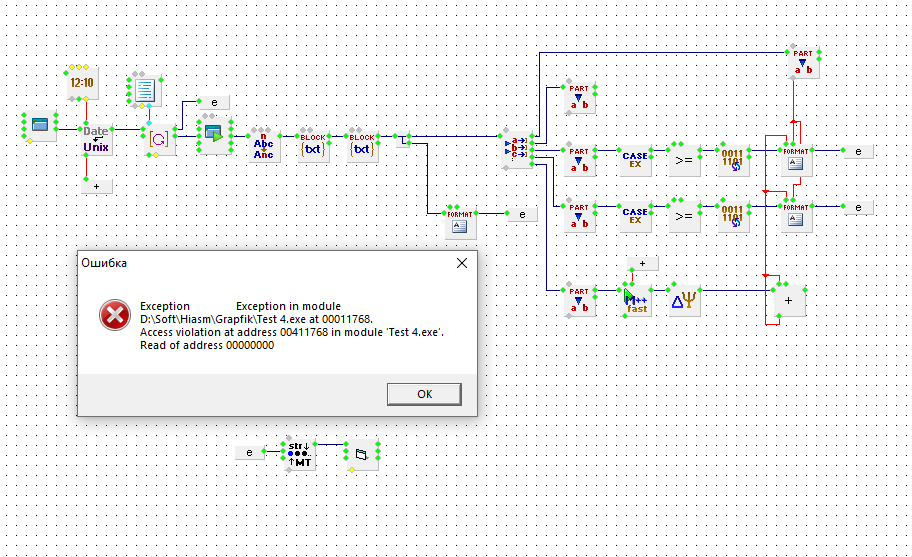

Gunta, Ошибка



карма: 1

Ответов: 783

Рейтинг: 168

#44: 2021-08-01 13:32:29 ЛС | профиль | цитата

Pavel писал(а):

Ошибка

У тебя нет связи между компонентами Time и DateConvertor.

Нет связи.PNG

Проверил свою схему в архиве, всё нормально. А у тебя даже точки нет.

--- Добавлено в 2021-08-01 13:53:39

Pavel, судя по тому как выглядит у тебя компонент StrList, ты давно не обновлял компоненты. Последняя версия репозитария 2346.

Редактировалось 1 раз(а), последний 2021-08-01 13:53:39

карма: 15

Ответов: 70

Рейтинг: 1

#45: 2021-08-01 14:34:53 ЛС | профиль | цитата

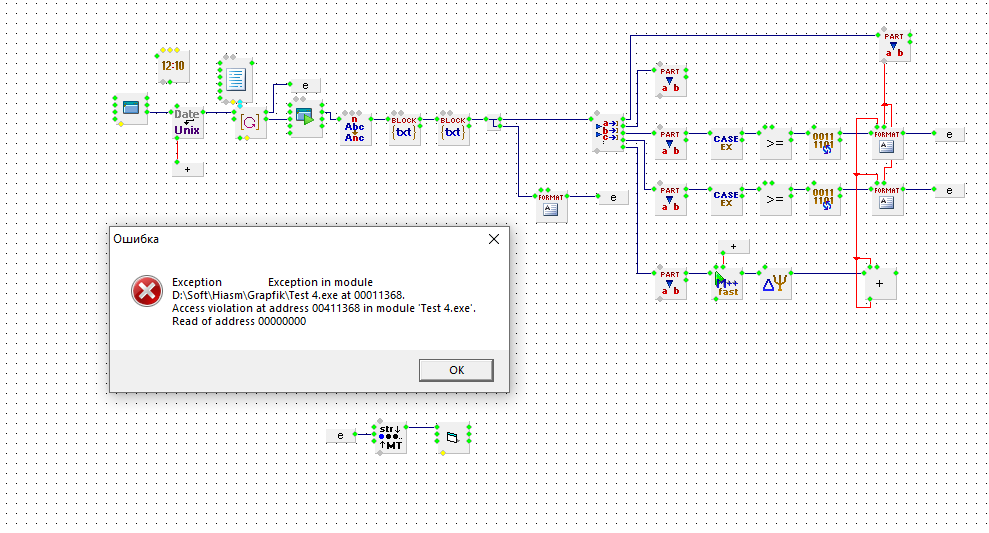

Gunta, обновил, ошибка осталась. ( Хиасм перезапускал, схему по новой добавил.)


Редактировалось 1 раз(а), последний 2021-08-01 14:40:33

карма: 1

Форумы Помощь по пакетуВопросы по компоненту Plotter ( График ) ← Ctrl1 234 5Ctrl →


Сообщение ...
Прикрепленные файлы (файлы не залиты)
