1) плата


2) стандартный FDD шлейф от старого компьютера


3) 4 любых 5ти вольтовых светодиода


Кроме того желательно иметь сантиметров 30 одножильного провода и USB кабель для соединения платы с компьютером

   Для начала необходимо собрать светодиодный индикатор на четырех светодиодах. Для этого возьмем FDD шлейф, а именно тот его конец, который не имеет характерной для FDD кабеля скрутки и разместим светодиоды по следующей схеме:

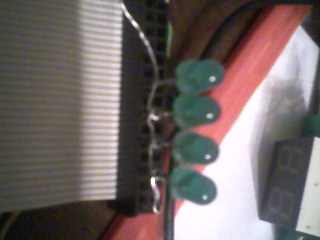

При этом катоды светодиодов должны устанавливаться на внутреннюю сторону шлейфа(30, 28, 26, 24-й пины) и соединяться общим проводом. Вот что должно получится после проделывания этих манипуляций:

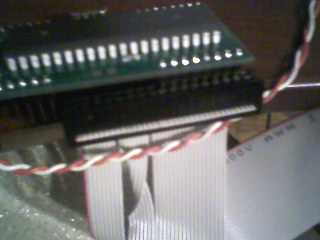

   Теперь необходимо второй конец кабеля вставить в одну из колодок платы KE-USB24A. В примере используется колодка с выводами 25 - 31. Шлейф должен быть надет на нее внутренней стороной кабеля начиная со второго пина как показано на рисунке ниже


   И наконец общий провод идущий со светодиодов должен быть соединен с -5V на плате. Это выводы 17 и 16 - закрепляйте на любом.

   Если вы используете другой кабель, то для правильного соединения элементов можно воспользоваться общей схемой включения на рисунке ниже

   Схема для управления диодами взависимости от загрузки процессора очень проста и не требует лишних пояснений
code_11147.txt
   Тут хотелось бы обратить внимание на то, что если плата KE-USB24A у вас висит не на COM9, то нужно изменить номер порта в элементе KE_Connect на тот, который назначила система для вашего устройства.

   Посмотреть устройство в работе можно в видеоролике ниже:
