В бытность времен я занимался генерацией DTMF сигналов на PIC'ах
nesco, держись за модемный провод , передаю привет , правда DTMF я не занимался.
Ответов: 5227
Рейтинг: 587
|
|||
Андрей., WINDOWS может и обмануть, из этого я исходил с самого начала.
В бытность времен я занимался генерацией DTMF сигналов на PIC'ах
nesco, держись за модемный провод , передаю привет , правда DTMF я не занимался. |
|||
карма: 4 |
|
Разработчик
Ответов: 26151
Рейтинг: 2127
|
|||
andrestudio, но... это было давно
|
|||
карма: 22 |
|
Ответов: 3851
Рейтинг: 159
|
|||
andrestudio писал(а): WINDOWS может и обмануть |
|||
карма: 0 |
|
Ответов: 8926
Рейтинг: 823
|
|||
Mangoz, вот схемка, сделана на 168 версии, BASS версия 2.3 Проверить как следует мне самому не удалось (звуковую плату во время предыдущих эксперементов повредил, наверное) - на выходе сглаженные амплитуды всех восьми частот и среднее (индекс=9) значение входного сигнала. Запись в текстовой файл для анализа по выделению рабочих сигналов. Величину входа надо регулировать так, чтобы на индикаторе был жёлтенький цвет и не было красного. Будут вопросы - здесь почти каждый день.
|
|||
карма: 19 |
| ||
файлы: 1 | dtmf.rar [24.4KB] [247] |
Разработчик
Ответов: 26151
Рейтинг: 2127
|
|||
Леонид, IC сам писал
Да, еще Постану здесь, дабы не создавать новый топик Ты же графикой тоже увлекаешься -- нужен ли компонент Polygon (ну и Polyline впридачу) |
|||
карма: 22 |
|
Ответов: 8926
Рейтинг: 823
|
|||
nesco, нет, внучку просил !
На этом методе я делал программку для морзянки (ссылку давал выше), а формулы генерировал в Excel-е, часа три убил, может и больше, проверить не удалось, звуковой файл с комбинациями этих частот нарисовал там-же, но наверное ошибся где-то, не играется, зараза. Графикой я не увлекаюсь, несколько картинок в OpenGL нарисовал для освоения понятий, они более математические, так что "Polygon (ну и Polyline впридачу)" мне как пятое колесо |
|||
карма: 19 |
| ||
Голосовали: | Konst |
Ответов: 5227
Рейтинг: 587
|
|||
nesco, нужен конечно, Леонид в машине пятое колесо - так называемая запаска. А она на наших дорогах всегда нужна
|
|||
карма: 4 |
|
Разработчик
Ответов: 26151
Рейтинг: 2127
|
|||
Тут еще одного полезного компонента графического не хватает -- ColorLight (ну и ColorShade) для получения оттенков одного цвета
|
|||
карма: 22 |
|
Ответов: 3851
Рейтинг: 159
|
|||
если время небольшое, то всё нормально, а если секунд 8, то после стопа замерзает. Может integer попробовать?
|
|||
карма: 0 |
|
Ответов: 8926
Рейтинг: 823
|
|||
Андрей., вывод наружу нужен лишь для анализа что и как сигнал далее обрабатывать, у меня сейчас непонятки с звуковой картой и я не смог этого сделать; из IC можно и нужно выводить готовенький дешифрованный сигнал в виде "123.....", для уменьшения нагрузки на процессор расчёт можно вести не по каждому семплу, а через 2-10, чуть уменьшится помехоустойчивость и расширится полоса пропускания, но всё это нужно проверять.
|
|||
карма: 19 |
|
Ответов: 1328
Рейтинг: 69
|
|||
Подскажите плс как звуховуху к линии подключить. При звонке не сгорит?
|
|||
карма: 2 |
|
Ответов: 8926
Рейтинг: 823
|
|||
Konst, в обычной телефоной сети постоянное напряжение 40-60 вольт, при звонке - переменное 25 Гц до 120 вольт, при замыкании на обычный телефон постоянное напряжение 6-10 вольт при токе ~100 мА, линия гальванически не соединяется с землёй. К звуковой карте только через разделительный трансформатор с обязательным ограничением напряжения (диодами, стабилитронами). Надёжнее всего использовать оптическую развязку.
|
|||
карма: 19 |
|
Ответов: 1328
Рейтинг: 69
|
|||
Леонид, Ясно, давольно геморно, я пробовал DTMF читать модемом в принципе получалось но пока забросил эту тему.
|
|||
карма: 2 |
|
Ответов: 5227
Рейтинг: 587
|
|||
Леонид, оптическую развязку для аналоговых сигналов это роскошь , применительно этого устроиства тем более. Вариант с хорошим и надёжным трансформатором куда более привлекательней на мой взгляд и обязательным (лишним никогда не будет ограничением напряжения) во входных и выходных цепях.
|
|||
карма: 4 |
|
Ответов: 8926
Рейтинг: 823
|
|||
Mangoz, разобрался со своей звуковой платой - повредил вход, подключая радиоприёмник во время недавней грозы, причём гроза была далеко, 3 - 4 км, пришлось менять пару конденсаторов на входе, и ведь прекрасно знал, что лучше воздержаться, блин, впредь наука

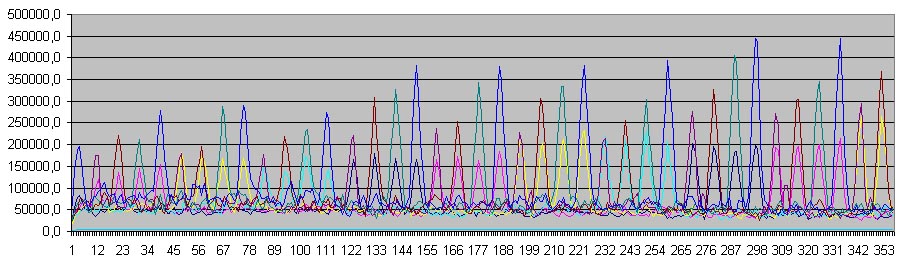

Схема прекрасно выделяет сигналы на фоне шума до -10 дБ: |
|||
карма: 19 |
| ||
файлы: 1 | dtmf.jpg [98.2KB] [363] |
