GS_Lab, класическая схема подключения, единственное что я бы добавил так это диод, шунтирующий катушку реле вкюченый в обратной полярности относительно питания этого реле (между эмитером и колектором транзистора) применительно моей схемы для подключения этого будет недостаточно скорей всего.
------------ Дoбавленo в 21.55:
GS_Lab, могу наваять компонент с интегрированным драйвером управления портами, т.е установки его на машине не потребуется. В этом случае ехе будет весить на 25Kb больше.
Этот топик читают: Гость
Ответов: 5227
Рейтинг: 587
|
|||
карма: 4 |
|
Ответов: 16884
Рейтинг: 1239
|
|||

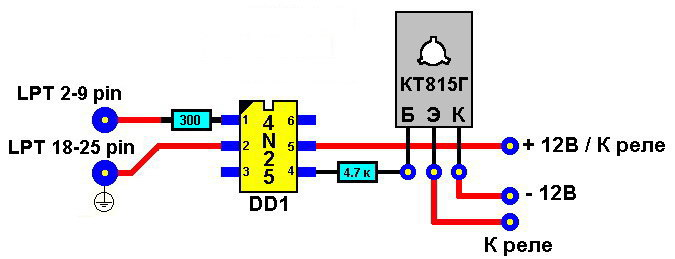

GS_Lab писал(а): вот на этот вариант упал взор... |
|||
карма: 25 |
| ||
файлы: 1 | kt815.png [70.9KB] [200] |
Ответов: 5227
Рейтинг: 587
|
|||
Tad, это так автору схемы захотелось
|
|||
карма: 4 |
|
Ответов: 16884
Рейтинг: 1239
|
|||
Автору бросать курить надо.
|
|||
карма: 25 |
|
Ответов: 315
Рейтинг: 1
|
|||
Tad, не правильно что-то в схеме??? Вы мне скажите, ато я из радиоэлектроники только поять умею, а со схемами я не дружу...
|
|||
карма: 0 |
|
Ответов: 8926
Рейтинг: 823
|
|||
GS_Lab, этому "автору" надо кое-что тупым серпом отпилить
kt815g.jpg |
|||
карма: 19 |
| ||
файлы: 1 | kt815g.jpg [10KB] [337] |
Ответов: 16884
Рейтинг: 1239
|
|||
Не трусь. Автор со схемами тоже не вась-вась.
1. Перепутана цоколёвка транзистора. 2. При нулевом сигнале база транзистора висит в воздухе. (недопустимо по ТУ) 3. Нет защитного диода ( о чем выше говорил nesco) |
|||
карма: 25 |
| ||
Голосовали: | GS_Lab |
Ответов: 315
Рейтинг: 1
|
|||
Леонид, спасибо уяснил, значит соединять схему мне нужно согласно вашей маркировки?
Tad, ой, коры.... над завязывать с этой затеей... кстать на счет висит в воздухе много схем видел и у всех такие ошибки люди выделяют... |
|||
карма: 0 |
|
Ответов: 16884
Рейтинг: 1239
|
|||
Три грубейших ошибки на схеме из трёх детелей - это надо уметь. Прав Леонид (насчет тупого серпа)
------------ Дoбавленo в 10.18: GS_Lab писал(а): значит соединять схему мне нужно согласно вашей маркировки?------------ Дoбавленo в 10.19: GS_Lab писал(а): над завязывать с этой затеей... |
|||
карма: 25 |
| ||
Голосовали: | GS_Lab |
Ответов: 315
Рейтинг: 1
|
|||
Tad писал(а): Завязывать не надо - надо думатьTad, что почитать/покурить можно чтоб хоть немного начать соображать в схемах и элементах??? |
|||
карма: 0 |
|
Ответов: 16884
Рейтинг: 1239
|
|||
Долго курить

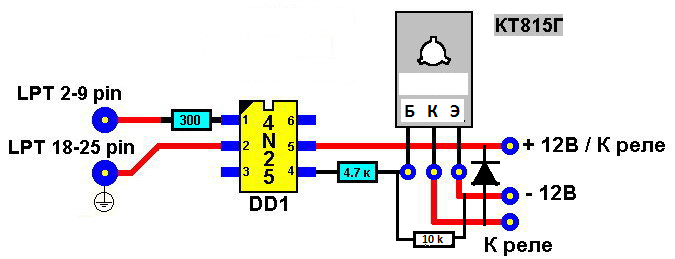

Вот так доработанная , будет работать стабильно. (Надпись на транзисторе с обратной стороны) ------------ Дoбавленo в 10.46: Диод должен быть на рабочее напряжение не менее 12х3~50v |
|||
карма: 25 |
| ||
файлы: 1 | kt815g.png [86.9KB] [188] | ||
Голосовали: | GS_Lab |
Ответов: 315
Рейтинг: 1
|
|||
Tad, преогромнейшее спасибо тебе за проделанную работу... (завидую белой завистью таким людям, которые разбираются в этом темном лесу!) пошел в радиотовары, буду заниматься... о результатах напишу!
|
|||
карма: 0 |
|
Ответов: 16884
Рейтинг: 1239
|
|||
GS_Lab, да, эта же схема будет работать и с COM - портом.
Применение оптопары оправдано и в том и в другом случае - сжечь порты, как два пальца ... |
|||
карма: 25 |
|
Разработчик
Ответов: 26151
Рейтинг: 2127
|
|||
Tad писал(а): Применение оптопары оправдано и в том и в другом случае - сжечь порты, как два пальца ...Если по базе транзистора стоит сопротивление около 3 кОм, то несложно посчитать обратный ток на открытый выход канала, и даже при напряжении 12 V, в случае пробоя транзистора, он будет незначительным, гораздо меньше нагрузочной способности канала, который, для COM порта достигает 20 мА, к тому же, в схеме южного моста применяется диодная защита от встречного напряжения при превышении допустимого порога питания моста. Короче, спалить порт можно в случае, если не будет базового ограничительного сопротивления, в любом другом случае, упалить порт будет крайне проблематично. К тому же, канал питания представляет собой не дифференциальную пару, а привяязан к общей точке -- корпусу. |
|||
карма: 22 |
|
Ответов: 16884
Рейтинг: 1239
|
|||
nesco, Вопрос Google: "сжёг com порт" результатов - 1 670 000
|
|||
