ФорумыПомощь по пакетуТригонометрия ← Ctrl12Ctrl →
Этот топик читают: Гость
Ответов: 1343
Рейтинг: 31
#1: 2021-02-16 15:05:19 ЛС | профиль | цитата

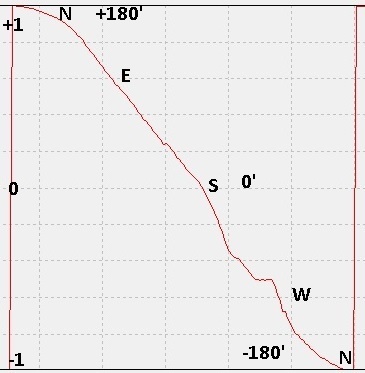

График первый


соответствует изменению градусов поворота картинки в трансформации по формуле (arcsin(%1))*(360/pi) (диапазон подаваемых значений от +1 до -1)

График второй


при подаче значений от 0 до -1, далее до 0, до +1, до 0, .... не понятно как это изложить вобщем, примеры ниже


Add(MainForm,2953706,21,105)
{
 Width=841
 Height=451
}
Add(LineBreakEx,16505516,1162,301)
{
 Caption="bmp1"
 Type=2
}
Add(Img_SetTransform,10774283,1008,343)
{
 Point2=26214800
 link(onResetTransform,730880:doDraw,[])
 link(Bitmap,4929607:getVar,[])
 link(Transform,3364027:Transform,[(1035,324)(1063,324)])
}
Add(LineBreakEx,4929607,1008,280)
{
 Caption="bmp1"
 Type=2
}
Add(Img_UseRotate,15911165,1057,217)
{
 Angle=0
 link(Angle,5966989:Var2,[])
}
Add(PaintBox,16296757,861,343)
{
 Left=425
 Top=5
 Width=400
 Height=400
 Color=0
 Enabled=1
 ClearBeforeDraw=0
 Point(MouseX)
 Point(MouseY)
 Point(onMouseMove)
 Point(onMouseDown)
 Point(Handle)
 link(onBeforeDraw,12903508:doEvent1,[])
}
Add(LineBreakEx,2483627,861,392)
{
 Caption="bmp1"
 Type=3
 link(_Data,16296757:Bitmap,[])
}
Add(Hub,12903508,903,343)
{
 link(onEvent1,7645734:doSetTransform,[(977,349)(977,482)])
 link(onEvent2,7645734:doResetTransform,[(968,356)(968,489)])
}
Add(Img_Text,623198,1078,476)
{
 X=-3
 Y=-200
 Font=[MS Sans Serif,12,1,65280,1]
 Text="S"
 Point(X)
 Point(Y)
 link(onDraw,11957536:doDraw,[])
 link(Bitmap,6789622:Var2,[])
}
Add(Img_SetTransform,7645734,1036,476)
{
 Point2=26214800
 link(onSetTransform,623198:doDraw,[])
 link(onResetTransform,10774283:doResetTransform,[(1259,489)(1259,513)(996,513)(996,356)])
 link(Bitmap,7483217:Var2,[])
 link(Transform,8859586:Transform,[(1063,414)(1119,414)])
}
Add(LineBreakEx,14303955,1036,385)
{
 Caption="bmp1"
 Type=2
}
Add(Img_UseRotate,8859586,1113,371)
{
 Angle=0
 link(Angle,5966989:Var3,[(1126,201)])
}
Add(GetDataEx,5966989,1064,196)
{
 link(Data,4938931:Result,[])
}
Add(Img_Text,11957536,1120,476)
{
 X=-3
 Y=178
 Font=[MS Sans Serif,12,1,65280,1]
 Text="N"
 Point(X)
 Point(Y)
 link(onDraw,5046922:doDraw,[])
 link(Bitmap,6487349:Var2,[])
}
Add(Img_Text,5046922,1162,476)
{
 X=180
 Y=-11
 Font=[MS Sans Serif,12,1,65280,1]
 Text="W"
 Point(X)
 Point(Y)
 link(onDraw,11358778:doDraw,[])
 link(Bitmap,9929604:Var2,[])
}
Add(Img_Text,11358778,1204,476)
{
 X=-197
 Y=-10
 Font=[MS Sans Serif,12,1,65280,1]
 Text="E"
 Point(X)
 Point(Y)
 link(onDraw,10774283:doSetTransform,[(1267,482)(1267,523)(990,523)(990,349)])
 link(Bitmap,9929604:Var3,[(1210,460)])
}
Add(GetDataEx,7483217,1036,455)
{
 link(Data,14303955:getVar,[])
}
Add(GetDataEx,6789622,1078,455)
{
 Angle=3
 link(Data,7483217:Var3,[])
}
Add(GetDataEx,6487349,1120,455)
{
 Angle=3
 link(Data,6789622:Var3,[])
}
Add(GetDataEx,9929604,1162,455)
{
 Angle=3
 link(Data,6487349:Var3,[])
}
Add(MathParse,6000041,1015,147)
{
 DataCount=1
 MathStr="(arcsin(%1))*(360/pi)"
 link(onResult,4938931:doOperation,[])
}
Add(Img_UseRotate,3364027,1057,266)
{
 Angle=0
 link(AddTransform,15911165:Transform,[])
}
Add(Math,4938931,1064,147)
{
 OpType=37
 Op2=0.0001
}
Add(Img_Bmp,730880,1211,350)
{
 X=196
 Y=197
 Transparent=0
 TransparentColor=16777215
 link(Bitmap,16505516:getVar,[(1217,332)(1168,332)])
 link(SourceBitmap,14559879:Bitmap,[])
}
Add(Bitmap,14559879,1218,301)
{
 Picture=[424D9600000000000000360000002800000007000000040000000100180000000000600000000000000000000000000000000000000000FF0000FF0000FF0000FF0000FF0000FF0000FF00000000FFFFFF00FF0000FF0000FF0000FF0000FF00FFFFFF000000FFFFFFFFFFFF00FF0000FF0000FF00FFFFFFFFFFFF000000FFFFFFFFFFFFFFFFFF00FF00FFFFFFFFFFFFFFFFFF000000]
}
Add(StrList,10802567,917,63)
{
 Strings=#19:0.01490552257746458|19:0.03140690177679062|19:0.04377724602818489|19:0.05614150688052177|19:0.09317431598901749|17:0.121891051530838|18:0.1382562965154648|17:0.158660039305687|18:0.1952097713947296|18:0.2274743616580963|18:0.2475163191556931|18:0.2674525678157806|18:0.3109005689620972|18:0.3421017825603485|18:0.3690982162952423|18:0.3957866132259369|18:0.4296122491359711|18:0.4664992094039917|18:0.4846482872962952|18:0.5167919397354126|18:0.5447670817375183|18:0.5922775268554688|17:0.618549108505249|18:0.6378117203712463|18:0.6751526594161987|18:0.7020772099494934|17:0.728033185005188|18:0.7556945085525513|18:0.7820693850517273|18:0.8071122765541077|18:0.8214809894561768|18:0.8353462815284729|18:0.8656930923461914|18:0.8875155448913574|18:0.9057688117027283|18:0.9159822463989258|18:0.9376199841499329|18:0.9596825838088989|18:0.9652773141860962|18:0.9752320647239685|18:0.9827721118927002|18:0.9889568686485291|18:0.9942288994789124|18:0.9972280859947205|18:0.9991406202316284|18:0.9997913241386414|18:0.9991569519042969|18:0.9962648749351502|18:0.9902017712593079|18:0.9788312315940857|18:0.9695549011230469|18:0.9597941637039185|18:0.9447235465049744|18:0.9303937554359436|18:0.9144799709320068|18:0.9041826128959656|18:0.8740315437316895|16:0.85108482837677|18:0.8400717973709106|18:0.8097766041755676|18:0.7899696826934815|18:0.7339394092559815|18:0.6994200944900513|18:0.6784864068031311|18:0.6412937641143799|18:0.5959213972091675|18:0.5724802017211914|18:0.5381685495376587|18:0.4777691960334778|17:0.429979532957077|17:0.388569712638855|18:0.3308295905590057|18:0.3034371435642242|18:0.2479148954153061|18:0.2198323458433151|18:0.1956146955490112|18:0.1468342393636704|18:0.0771404504776001|19:0.04006853327155113|21:-0.001185912173241377|20:-0.06304129958152771|19:-0.1491802334785461|19:-0.1695494502782822|19:-0.2181219458580017|19:-0.2621805667877197|19:-0.3135458827018738|19:-0.3601638674736023|19:-0.3831478357315064|19:-0.4209268689155579|19:-0.4725989699363709|18:-0.508551836013794|19:-0.5574177503585815|19:-0.5778008699417114|19:-0.6174905896186829|19:-0.6462699770927429|19:-0.6711045503616333|18:-0.698168933391571|19:-0.7355517148971558|19:-0.7786455154418945|19:-0.7964423894882202|19:-0.8207108974456787|19:-0.8650162220001221|19:-0.8791464567184448|19:-0.9016566872596741|19:-0.9235469102859497|19:-0.9454998970031738|19:-0.9604583978652954|19:-0.9730623960494995|19:-0.9868284463882446|19:-0.9905308485031128|19:-0.9940828084945679|19:-0.9961121678352356|18:-0.999754011631012|19:-0.9973567724227905|19:-0.9967231154441834|19:-0.9948422908782959|19:-0.9892147779464722|19:-0.9830941557884216|19:-0.9747037887573242|19:-0.9624462127685547|19:-0.9438104629516602|19:-0.9231539964675903|19:-0.9099623560905457|19:-0.8976057171821594|19:-0.8786569237709045|19:-0.8408030867576599|19:-0.8224772810935974|19:-0.8032556772232056|19:-0.7701625227928162|19:-0.7292314767837524|19:-0.7003824710845947|19:-0.6855074167251587|19:-0.6548885107040405|19:-0.6263760924339294|19:-0.6134243607521057|19:-0.5836774706840515|19:-0.5668009519577026|19:-0.5218108892440796|19:-0.4933696091175079|19:-0.4825649857521057|19:-0.4680432677268982|19:-0.4497124254703522|19:-0.4311894774436951|19:-0.4274629950523377|19:-0.4162389636039734|19:-0.3973911106586456|19:-0.3860012888908386|19:-0.3707224130630493|19:-0.3553417325019836|19:-0.3398650884628296|19:-0.3242964148521423|19:-0.3164781332015991|19:-0.3047109842300415|19:-0.2810385823249817|18:-0.265160083770752|19:-0.2532036304473877|19:-0.2452113926410675|18:-0.225157767534256|19:-0.2130790948867798|19:-0.1928766071796417|19:-0.1725922226905823|19:-0.1563109904527664|19:-0.1481539607048035|19:-0.1440718322992325|19:-0.1359005123376846|19:-0.1318109780550003|19:-0.1277193874120712|19:-0.1236257255077362|19:-0.1195295751094818|19:-0.1154321506619453|19:-0.1031266897916794|20:-0.09080597758293152|20:-0.07024119049310684|20:-0.06200617179274559|20:-0.05376679822802544|20:-0.04552451148629189|20:-0.03727846965193749|19:-0.0166536308825016|21:-0.008401742205023766|
}
Add(ArrayRW,15854617,931,147)
{
 link(onRead,6000041:doCalc,[])
 link(Array,10802567:Array,[])
}
Add(CounterEx,5130055,875,147)
{
 Max=179
 link(onNext,15854617:doRead,[])
}
Add(Timer,14021328,812,147)
{
 Interval=25
 link(onTimer,5130055:doNext,[])
}
Add(Timer,10374832,812,343)
{
 Interval=1
 link(onTimer,16296757:doRefresh,[])
}
Add(LineBreakEx,16053527,504,301)
{
 Caption="bmp2"
 Type=2
}
Add(Img_SetTransform,13929519,350,343)
{
 Point2=26214800
 link(onResetTransform,9202940:doDraw,[])
 link(Bitmap,10519306:getVar,[])
 link(Transform,8678998:Transform,[(377,324)(405,324)])
}
Add(LineBreakEx,10519306,350,280)
{
 Caption="bmp2"
 Type=2
}
Add(Img_UseRotate,10614339,399,217)
{
 Angle=0
 link(Angle,8534036:Var2,[])
}
Add(PaintBox,6499108,203,343)
{
 Left=5
 Top=5
 Width=400
 Height=400
 Color=0
 Enabled=1
 ClearBeforeDraw=0
 Point(MouseX)
 Point(MouseY)
 Point(onMouseMove)
 Point(onMouseDown)
 Point(Handle)
 link(onBeforeDraw,9171880:doEvent1,[])
}
Add(LineBreakEx,2100063,203,392)
{
 Caption="bmp2"
 Type=3
 link(_Data,6499108:Bitmap,[])
}
Add(Hub,9171880,245,343)
{
 link(onEvent1,10761467:doSetTransform,[(319,349)(319,482)])
 link(onEvent2,10761467:doResetTransform,[(310,356)(310,489)])
}
Add(Img_Text,2076875,420,476)
{
 X=-3
 Y=-200
 Font=[MS Sans Serif,12,1,65280,1]
 Text="S"
 Point(X)
 Point(Y)
 link(onDraw,16442264:doDraw,[])
 link(Bitmap,5254712:Var2,[])
}
Add(Img_SetTransform,10761467,378,476)
{
 Point2=26214800
 link(onSetTransform,2076875:doDraw,[])
 link(onResetTransform,13929519:doResetTransform,[(601,489)(601,513)(338,513)(338,356)])
 link(Bitmap,1763114:Var2,[])
 link(Transform,15789319:Transform,[(405,414)(461,414)])
}
Add(LineBreakEx,1046146,378,385)
{
 Caption="bmp2"
 Type=2
}
Add(Img_UseRotate,15789319,455,371)
{
 Angle=0
 link(Angle,8534036:Var3,[(468,201)])
}
Add(GetDataEx,8534036,406,196)
{
 link(Data,7821590:Result,[])
}
Add(Img_Text,16442264,462,476)
{
 X=-3
 Y=178
 Font=[MS Sans Serif,12,1,65280,1]
 Text="N"
 Point(X)
 Point(Y)
 link(onDraw,9720452:doDraw,[])
 link(Bitmap,9757585:Var2,[])
}
Add(Img_Text,9720452,504,476)
{
 X=180
 Y=-11
 Font=[MS Sans Serif,12,1,65280,1]
 Text="W"
 Point(X)
 Point(Y)
 link(onDraw,6895554:doDraw,[])
 link(Bitmap,153781:Var2,[])
}
Add(Img_Text,6895554,546,476)
{
 X=-197
 Y=-10
 Font=[MS Sans Serif,12,1,65280,1]
 Text="E"
 Point(X)
 Point(Y)
 link(onDraw,13929519:doSetTransform,[(609,482)(609,523)(332,523)(332,349)])
 link(Bitmap,153781:Var3,[(552,460)])
}
Add(GetDataEx,1763114,378,455)
{
 link(Data,1046146:getVar,[])
}
Add(GetDataEx,5254712,420,455)
{
 Angle=3
 link(Data,1763114:Var3,[])
}
Add(GetDataEx,9757585,462,455)
{
 Angle=3
 link(Data,5254712:Var3,[])
}
Add(GetDataEx,153781,504,455)
{
 Angle=3
 link(Data,9757585:Var3,[])
}
Add(MathParse,9356890,357,147)
{
 DataCount=1
 MathStr="(arcsin(%1))*(360/pi)"
 link(onResult,7821590:doOperation,[])
}
Add(Img_UseRotate,8678998,399,266)
{
 Angle=0
 link(AddTransform,10614339:Transform,[])
}
Add(Math,7821590,406,147)
{
 OpType=37
 Op2=0.0001
}
Add(Img_Bmp,9202940,553,350)
{
 X=196
 Y=197
 Transparent=0
 TransparentColor=16777215
 link(Bitmap,16053527:getVar,[(559,332)(510,332)])
 link(SourceBitmap,13686574:Bitmap,[])
}
Add(Bitmap,13686574,560,301)
{
 Picture=[424D9600000000000000360000002800000007000000040000000100180000000000600000000000000000000000000000000000000000FF0000FF0000FF0000FF0000FF0000FF0000FF00000000FFFFFF00FF0000FF0000FF0000FF0000FF00FFFFFF000000FFFFFFFFFFFF00FF0000FF0000FF00FFFFFFFFFFFF000000FFFFFFFFFFFFFFFFFF00FF00FFFFFFFFFFFFFFFFFF000000]
}
Add(StrList,8575918,259,63)
{
 Strings=#18:0.9961947202682495|18:0.9961942434310913|18:0.9961928129196167|18:0.9961903691291809|18:0.9961827397346497|18:0.9961366653442383|18:0.9961135983467102|18:0.9961135983467102|18:0.9961135983467102|18:0.9961135983467102|18:0.9960867166519165|18:0.9960391521453857|18:0.9960718154907227|18:0.9960391521453857|18:0.9960213899612427|18:0.9959830641746521|18:0.9959182143211365|17:0.999722421169281|18:0.9957910180091858|18:0.9955375790596008|18:0.9951790571212769|18:0.9947951436042786|18:0.9944669604301453|18:0.9941042065620422|17:0.993707001209259|18:0.9932753443717957|18:0.9924792647361755|18:0.9921340346336365|18:0.9915875792503357|18:0.9897417426109314|17:0.989057719707489|18:0.9883394241333008|18:0.9874580502510071|18:0.9866654872894287|18:0.9855554699897766|18:0.9845342636108398|17:0.983310341835022|18:0.9823525547981262|18:0.9808520078659058|18:0.9796319007873535|17:0.978732168674469|18:0.9770531058311462|18:0.9758913516998291|18:0.9748973846435547|18:0.9732581377029419|18:0.9748342037200928|18:0.9691245555877686|18:0.9658628702163696|18:0.9629218578338623|18:0.9619118571281433|18:0.9603689908981323|18:0.9585268497467041|18:0.9605671167373657|18:0.9549857378005981|18:0.9572248458862305|18:0.9515789747238159|18:0.9498260021209717|18:0.9486390352249146|17:0.947134792804718|18:0.9452995657920837|18:0.9434314966201782|18:0.9405681490898132|18:0.9376312494277954|18:0.9356327056884766|18:0.9322296380996704|18:0.9357905983924866|18:0.9294424653053284|18:0.9265979528427124|18:0.9251543283462524|18:0.9222241044044495|18:0.9199891686439514|18:0.9181023240089417|17:0.915423572063446|18:0.9127016067504883|18:0.9107308983802795|17:0.909138560295105|18:0.9067237973213196|18:0.9038667678833008|18:0.9009671211242676|18:0.8984477519989014|16:0.89417964220047|18:0.8920132517814636|18:0.8954205513000488|18:0.8893851637840271|18:0.8892168402671814|18:0.8817717432975769|18:0.8794856071472168|17:0.875317394733429|18:0.8715547919273377|18:0.8686976432800293|18:0.8584607243537903|18:0.8554686903953552|18:0.8519404530525208|18:0.8488841652870178|17:0.844763457775116|18:0.8411149382591248|18:0.8363658785820007|17:0.828848659992218|18:0.8233832120895386|18:0.8155984282493591|18:0.8018954992294312|18:0.7948765754699707|18:0.7877474427223206|18:0.7823286652565002|18:0.7743939161300659|18:0.7669575214385986|18:0.7600473165512085|18:0.7543275356292725|17:0.746609628200531|18:0.7387881278991699|18:0.7308641672134399|17:0.724183201789856|18:0.7187881469726563|18:0.7112976908683777|17:0.703724205493927|18:0.6974667310714722|18:0.6918587684631348|17:0.686916708946228|17:0.678369402885437|18:0.6711746454238892|18:0.6580615639686585|18:0.6454882025718689|18:0.6387587785720825|18:0.6334901452064514|18:0.6243889331817627|18:0.6144314408302307|18:0.6059276461601257|18:0.5996986627578735|18:0.5910734534263611|18:0.5807911157608032|18:0.5720168352127075|17:0.563982367515564|17:0.559135377407074|18:0.5501990914344788|18:0.5411987900733948|18:0.5321352481842041|17:0.523009717464447|18:0.5171707272529602|18:0.5062623023986816|18:0.4867618381977081|18:0.4807772636413574|18:0.4696028530597687|18:0.4574835002422333|18:0.4452777802944183|16:0.43738654255867|17:0.425928145647049|18:0.4135107398033142|18:0.3983275890350342|18:0.3830335140228272|18:0.3739868700504303|18:0.3754154443740845|18:0.3649042546749115|18:0.3548727929592133|18:0.3457173109054565|18:0.3346867263317108|18:0.3245346248149872|17:0.314344584941864|18:0.3155453205108643|18:0.3022547662258148|18:0.2891798913478851|18:0.2779293060302734|18:0.2647549510002136|18:0.2572042644023895|18:0.2458483278751373|18:0.2306544333696365|18:0.2182673811912537|18:0.2010578215122223|17:0.186668187379837|18:0.1722382009029388|17:0.158736377954483|18:0.1432691663503647|18:0.1277666091918945|18:0.1282546520233154|18:0.1083445250988007|19:0.09180255979299545|18:0.0752350240945816|18:0.0566939041018486|19:0.03911027312278748|19:0.01760314218699932|20:-0.00195618555881083|20:-0.02053690515458584|20:-0.03813326358795166|20:-0.06059936806559563|20:-0.08011045306921005|19:-0.1015366837382317|19:-0.1180614605545998|19:-0.1384285092353821|19:-0.1539071649312973|19:-0.1751275509595871|19:-0.1953073740005493|19:-0.2173133939504623|19:-0.2335082292556763|19:-0.2534231841564179|19:-0.2704077959060669|19:-0.2844972014427185|19:-0.2855839133262634|19:-0.3031868934631348|19:-0.3208338022232056|18:-0.335608184337616|19:-0.3368901312351227|19:-0.3521299660205841|19:-0.3703584372997284|18:-0.387543261051178|19:-0.3992239534854889|19:-0.4152894616127014|19:-0.4321067333221436|18:-0.451391339302063|19:-0.4531155824661255|19:-0.4661493301391602|19:-0.4824895560741425|19:-0.4969677329063416|19:-0.5104678273200989|19:-0.5238419771194458|19:-0.5362630486488342|18:-0.549383819103241|19:-0.5663984417915344|19:-0.5685619711875916|19:-0.5776084065437317|19:-0.5918604135513306|18:-0.602817714214325|19:-0.6144315004348755|19:-0.6281915307044983|19:-0.6432506442070007|19:-0.6536448001861572|19:-0.6639153957366943|19:-0.6762180328369141|19:-0.6869169473648071|19:-0.6995589137077332|19:-0.7106127142906189|19:-0.7187882661819458|19:-0.7261948585510254|19:-0.7348389625549316|19:-0.7459619641304016|19:-0.7517666816711426|19:-0.7600472569465637|19:-0.7663331627845764|19:-0.7719271779060364|19:-0.7799006104469299|19:-0.7853468656539917|19:-0.7907315492630005|18:-0.796054482460022|19:-0.8036333918571472|19:-0.8088034987449646|19:-0.8139106631278992|19:-0.8189542889595032|19:-0.8239337205886841|19:-0.8293914198875427|19:-0.8363664150238037|19:-0.8416392803192139|19:-0.8468308448791504|19:-0.8514336347579956|19:-0.8579646944999695|19:-0.8628934025764465|19:-0.8672583699226379|19:-0.8710812330245972|19:-0.8753179907798767|19:-0.8799451589584351|19:-0.8853858113288879|19:-0.8898259997367859|19:-0.8932249546051025|19:-0.8946108222007752|19:-0.8980252742767334|19:-0.9018003940582275|19:-0.9075327515602112|19:-0.9107314348220825|19:-0.9150378704071045|18:-0.917722761631012|19:-0.9207382202148438|19:-0.9251548051834106|19:-0.9276718497276306|19:-0.9315387606620789|19:-0.9339428544044495|19:-0.9373007416725159|19:-0.9405685663223267|19:-0.9428018927574158|19:-0.9471351504325867|19:-0.9501209259033203|19:-0.9527297019958496|18:-0.955264151096344|19:-0.9569122791290283|19:-0.9595854878425598|19:-0.9619123339653015|19:-0.9641640186309815|19:-0.9668138027191162|19:-0.9693508744239807|19:-0.9713426232337952|19:-0.9732584953308106|19:-0.9752981662750244|19:-0.9770535230636597|19:-0.9785497188568115|19:-0.9803351163864136|19:-0.9818612337112427|19:-0.9856117367744446|19:-0.9833106994628906|19:-0.9849779009819031|19:-0.9862565994262695|19:-0.9873285889625549|19:-0.9880926012992859|19:-0.9894042015075684|19:-0.9909067153930664|19:-0.9918652772903442|19:-0.9925633668899536|19:-0.9931238889694214|19:-0.9934232234954834|19:-0.9939757585525513|19:-0.9945241212844849|19:-0.9949464201927185|18:-0.995265543460846|19:-0.9990672469139099|19:-0.9955376386642456|19:-0.9957627654075623|19:-0.9958702921867371|19:-0.9959408044815064|19:-0.9960214495658875|19:-0.9960867166519165|19:-0.9961366653442383|19:-0.9961774349212647|
}
Add(ArrayRW,7387582,273,147)
{
 link(onRead,9356890:doCalc,[])
 link(Array,8575918:Array,[])
}
Add(CounterEx,14763508,217,147)
{
 Max=317
 link(onNext,7387582:doRead,[])
}
Add(Timer,16097396,154,147)
{
 Interval=25
 link(onTimer,14763508:doNext,[])
}
Add(Timer,9652284,154,343)
{
 Interval=1
 link(onTimer,6499108:doRefresh,[])
}

в первом варианте всё правильно и всё работает как положено, а вот как второй вариант входящих значений адаптировать так же на полный оборот в 360 ?
или никак и нужны доп данные?, ибо может быть +90 на NE и +90 на SE

Редактировалось 1 раз(а), последний 2021-02-16 15:27:05
карма: 2

0
Ответов: 8921
Рейтинг: 823
#2: 2021-02-16 16:20:19 ЛС | профиль | цитата
Rysik, если у вас на входе значение Sin(х), то надо иметь ввиду -- каждому значению соответствуют ДВА значения угла поворота, из которых надо выбрать один, т. е. надо иметь на входе ещё один параметр.
Кстати это:
Rysik писал(а):
arcsin(%1)*(360/pi)
не верно, а верно arcsin(%1)*(180/pi)
карма: 19

0
Ответов: 1343
Рейтинг: 31
#3: 2021-02-16 16:56:22 ЛС | профиль | цитата
Леонид писал(а):
не верно


в первом варианте хз, ибо работало как положено, а вот второй да, только потом понял что оно не верно )


Леонид писал(а):
ДВА значения угла

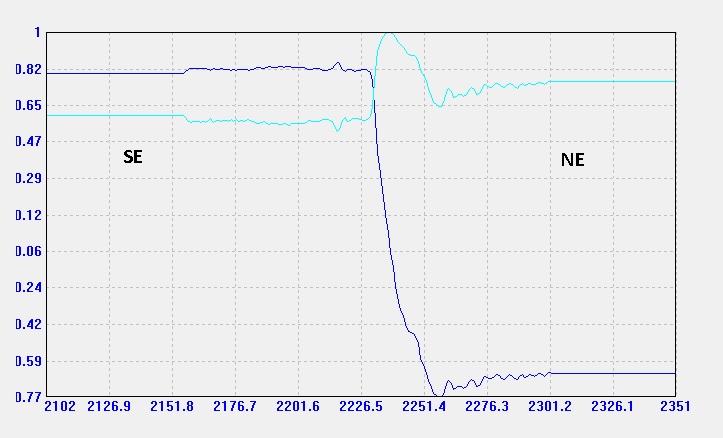

да, действительно есть ещё один угол с опережением или отставанием и вот так выглядят стороны света SE и NE

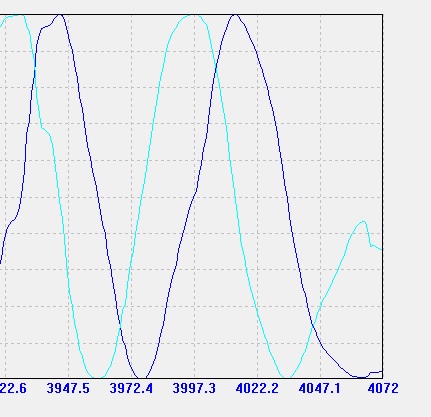

а вот так выглядит вращение на 360'



так как же учитывать эти оба угла?
карма: 2

0
Ответов: 8921
Рейтинг: 823
#4: 2021-02-16 18:29:25 ЛС | профиль | цитата
Rysik, по-русски ответьте на вопрос:
Что имеете на входе и что должны получить на выходе?
(Например:
1. На входе есть значение синуса угла необходимого поворота, на выходе нужен угол в градусах.
2. На входе есть значение синуса и косинуса угла необходимого поворота, на выходе нужен угол в градусах.
3. На входе есть значение синуса угла необходимого поворота и его расположение в левой (W) или правой (E) половине окружности, на выходе нужен угол в градусах.
4. На входе есть значение синуса угла необходимого поворота и его расположение в нижней (S) или верхней (N) половине окружности, на выходе нужен угол в градусах.)
карма: 19

0
Ответов: 1343
Рейтинг: 31
#5: 2021-02-16 18:50:30 ЛС | профиль | цитата
Леонид писал(а):
Что имеете на входе и что должны получить на выходе?



на входе есть синус и косинус
на выходе нужны градусы либо 0-360 либо от -180 до +180, разницы нету, для работы компонента "поворот трансформации"
карма: 2

0
Ответов: 8921
Рейтинг: 823
#6: 2021-02-16 21:41:58 ЛС | профиль | цитата
Rysik, один Math и функция atctan. Op1 -- sin, Op2 -- cos, вращение по часовой стрелке от оси Х. При использовании MathParse меняя знаки и ореранды можно установить направление начала и вращение. Результат в виде +-180 Гр.
Вращение

Del

Редактировалось 1 раз(а), последний 2021-02-17 17:59:59
карма: 19

0
Ответов: 1343
Рейтинг: 31
#7: 2021-02-16 23:21:17 ЛС | профиль | цитата
Леонид писал(а):
Rysik, один Math и функция atctan. Op1 -- sin, Op2 -- cos, вращение по часовой стрелке от оси Х. При использовании MathParse меняя знаки и ореранды можно установить направление начала и вращение. Результат в виде +-180 Гр.



крутился ведь около этого, но что то всё равно не допёр, спасибо
только не могу никак развернуть правильно, получается так если смотреть на точки на радаре от севера то поворот на 90 нужен дополнительно, а если смотреть с запада то поворот на -90 нужен, помогает только поменять местами косинус и синус, тогда всё правильно, но радар крутится в другую сторону

а вот теперь уже к Netspirit вопрос))), арктангенс не адекватно себя ведёт в FPC x64, в то время как x32 всё хорошо
карма: 2

0
Ответов: 8921
Рейтинг: 823
#8: 2021-02-16 23:26:48 ЛС | профиль | цитата
Rysik писал(а):
радар крутится в другую сторону

Леонид писал(а):
При использовании MathParse меняя знаки
+-sin, +-cos
карма: 19

0
Ответов: 1343
Рейтинг: 31
#9: 2021-02-17 02:15:50 ЛС | профиль | цитата
Леонид писал(а):
+-sin, +-cos


Так и делал, либо менял местами, либо менял знаки градусов, но как только он вращается в нужную сторону, то точки которые установлены на плоскости не правильно расположены, завтра приведу пример, уж все перепробовал, так и не добился ничего, либо вращается в обратную и все правильно, либо вращается правильно и NES надо убавлять угол на 90 либо NWS прибавлять угол на 90


Или можно косинус и синус с разными знаками? И изменится ли от этого что либо?

Редактировалось 1 раз(а), последний 2021-02-17 02:17:14
карма: 2

0
Ответов: 4628
Рейтинг: 749
#10: 2021-02-17 12:33:00 ЛС | профиль | цитата
Rysik писал(а):
арктангенс не адекватно себя ведёт в FPC x64, в то время как x32 всё хорошо
Гляну.
-----
Там - ассемблер, видимо в 64bit требует доработки. Вероятно, инструкцию "FLD" надо заменить на "FLDT".

Редактировалось 2 раз(а), последний 2021-02-17 12:56:44
карма: 26

0
Ответов: 8921
Рейтинг: 823
#11: 2021-02-17 12:51:04 ЛС | профиль | цитата
Rysik писал(а):
на плоскости не правильно расположены
Обратите внимание, что размер картинки меняется при повороте
Rysik писал(а):
Или можно косинус и синус с разными знаками? И изменится ли от этого что либо?

Вот пробуйте, записывайте 8 вариантов и выбирайте :
Проба


Add(MainForm,10195489,273,154)
{
 Width=326
 Height=395
 link(onCreate,1286250:doStart,[(312,174)(312,167)])
}
Add(Edit,397150,392,154)
{
 Left=135
 Top=15
 link(onChange,1596454:doCalc,[(431,160)(431,195)(319,195)(319,251)])
}
Add(Label,4695791,441,154)
{
 Left=90
 Top=15
 Width=45
 Height=17
 Caption="Вход гр."
}
Add(MultiElementEx,1286250,336,154)
{
 link(onEvent,397150:doText,[])
}
BEGIN_SDK
  Add(EditMultiEx,3798219,21,21)
  {
   WorkCount=#6:doStop|7:doStart|
   EventCount=#7:onEvent|
   VarCount=#3:Sin|3:Cos|6:Bitmap|
   Width=440
   Height=137
   link(Sin,15136605:Result,[(27,124)(328,124)])
   link(Cos,15253274:Result,[(34,131)(370,131)])
   link(doStop,16552321:doEvent,[(172,27)(172,48)])
   link(Bitmap,5964985:Var1,[(41,75)])
   link(doStart,10025977:doEvent1,[(32,34)(32,55)])
  }
  Add(Timer,8638487,231,42)
  {
   Interval=10
   Enable=1
   link(onTimer,9310174:doNext,[])
  }
  Add(Math,15136605,322,42)
  {
   OpType=13
   AngleMode=1
   link(onResult,15253274:doOperation,[])
  }
  Add(Counter,9310174,273,42)
  {
   Max=359
   link(onNext,15136605:doOperation,[])
  }
  Add(Math,15253274,364,42)
  {
   OpType=12
   AngleMode=1
   link(onResult,9607879:doData,[])
   link(Op1,15663817:Var2,[])
  }
  Add(GetDataEx,15663817,364,22)
  {
   Angle=3
   link(Data,9310174:Count,[(316,27)(316,81)(279,81)])
  }
  Add(DoData,9607879,406,42)
  {
   link(onEventData,3798219:onEvent,[(445,48)(445,27)])
   link(Data,15663817:Var3,[(412,27)])
  }
  Add(Bitmap,7859521,119,35)
  {
   HWidth=192
   HHeight=192
   FillColor=16777215
   Point(doCreate)
  }
  Add(Hub,10025977,42,49)
  {
   link(onEvent1,7859521:doCreate,[])
   link(onEvent2,1737940:doDraw,[(60,62)(60,90)])
  }
  Add(Img_Ellipse,1737940,70,84)
  {
   Point1=1048592
   Point2=11534512
   Size=2
   link(onDraw,11435372:doDraw,[])
   link(Bitmap,5964985:Var2,[])
  }
  Add(Img_Line,11435372,119,84)
  {
   Point1=6291476
   Point2=6291628
   Size=2
   Color=255
   link(onDraw,13313545:doDraw,[])
   link(Bitmap,1836754:Var2,[])
  }
  Add(Img_Point,13313545,168,84)
  {
   X=165
   Y=96
   Color=255
   Size=10
   link(Bitmap,1836754:Var3,[(174,75)])
  }
  Add(GetDataEx,1836754,119,70)
  {
   link(Data,7859521:Bitmap,[])
  }
  Add(GetDataEx,5964985,70,70)
  {
   Angle=1
   link(Data,1836754:Var1,[])
  }
  Add(IndexToChanel,16552321,182,42)
  {
   link(onEvent1,8638487:doTimer,[])
   link(onEvent2,8638487:doStop,[])
  }
END_SDK
Add(Img_Rotate,7232850,392,245)
{
 BackgroundColor=16711935
 Point(Width)
 Point(Height)
 Point(Result)
 link(onResult,11402244:doLoad,[])
 link(Bitmap,1286250:Bitmap,[(398,208)(356,208)])
 link(Angle,1596454:Result,[(405,236)(384,236)(384,285)(342,285)])
}
Add(Image,11402244,434,245)
{
 Left=20
 Top=70
 Width=280
 Height=275
 ViewStyle=0
}
Add(MathParse,1596454,336,245)
{
 DataCount=5
 MathStr="atan(%1*%3,%2*%4)*(%5=0) + atan(%2*%4,%1*%3)*(%5=1)"
 AngleMode=1
 link(onResult,7232850:doRotate,[])
 link(X1,1286250:Sin,[])
 link(X2,1286250:Cos,[])
 link(X3,3203950:Result,[(356,236)(314,236)(314,243)(118,243)])
 link(X4,2573863:Result,[(363,229)(307,229)(307,236)(174,236)])
 link(X5,2760096:Checked,[(370,222)(223,222)])
}
Add(CheckBox,10620209,112,154)
{
 Left=215
 Top=10
 Width=60
 Font=[MS Sans Serif,8,1,0,1]
 Caption=""-"Sin"
 link(onCheck,3203950:doCalc,[(151,160)(151,153)(102,153)(102,202)])
}
Add(CheckBox,10970699,168,154)
{
 Left=215
 Top=30
 Width=60
 Font=[MS Sans Serif,8,1,0,1]
 Caption=""-"Cos"
 link(onCheck,2573863:doCalc,[(207,160)(207,153)(158,153)(158,202)])
}
Add(CheckBox,2760096,217,154)
{
 Left=215
 Top=50
 Width=85
 Font=[MS Sans Serif,8,1,0,1]
 Caption="Sin<-->Cos"
}
Add(MathParse,3203950,112,196)
{
 DataCount=1
 MathStr="1-%1*2"
 ResultType=0
 Default=1
 link(X1,10620209:Checked,[])
}
Add(MathParse,2573863,168,196)
{
 DataCount=1
 MathStr="1-%1*2"
 ResultType=0
 Default=1
 link(X1,10970699:Checked,[])
}
Add(Button,11444296,203,98)
{
 Left=10
 Top=10
 Caption="Пуск"
 Point(doCaption)
 link(onClick,7635074:doNext,[])
}
Add(Counter,7635074,252,98)
{
 Max=1
 Default=1
 link(onNext,16570366:doEvent1,[])
}
Add(Hub,16570366,294,98)
{
 link(onEvent1,1286250:doStop,[(326,104)(326,160)])
 link(onEvent2,2472875:doEvent,[(317,111)(317,140)(53,140)(53,104)])
}
Add(IndexToChanel,2472875,63,98)
{
 link(onEvent1,6890849:doClear,[])
 link(onEvent2,5131388:doClear,[])
}
Add(Memory,6890849,112,91)
{
 Default=String(Стоп)
 link(onData,5131388:doValue,[(151,97)(151,104)])
}
Add(Memory,5131388,161,98)
{
 Default=String(Пуск)
 link(onData,11444296:doCaption,[])
}
карма: 19

0
Ответов: 1343
Рейтинг: 31
#12: 2021-02-17 16:57:36 ЛС | профиль | цитата
Netspirit писал(а):
Вероятно, инструкцию "FLD" надо заменить на "FLDT"


она и так FLDT

Леонид писал(а):
Вот пробуйте, записывайте 8 вариантов и выбирайте :



в итоге сделал реверс знака градусов на выходе после atan и трансформацией отражение по вертикали, заработало идеально (до этого тоже самое делал, но смотрел вращение по сторонам света, а они работали отдельно от точек и само собой без отражения по вертикали, поэтому и не понятно было ничего)

Редактировалось 1 раз(а), последний 2021-02-17 17:00:11
карма: 2

0
Ответов: 4628
Рейтинг: 749
#13: 2021-02-17 18:21:57 ЛС | профиль | цитата
Rysik писал(а):
она и так FLDT
В модуле Share.pas - нет. Не заметил - для WIN64 там у меня вообще включена pas-версия.
карма: 26

0
Ответов: 4628
Рейтинг: 749
#14: 2021-02-18 11:28:51 ЛС | профиль | цитата
Отличий в работе atan() для 32 и 64 бит не заметил. Нужен пример.
карма: 26

0
Ответов: 1343
Рейтинг: 31
#15: 2021-02-18 13:00:13 ЛС | профиль | цитата
Netspirit писал(а):
Отличий в работе atan() для 32 и 64 бит не заметил. Нужен пример.



Леонид приводил пример вращения, там я и заметил что криво работает x64




x64.zip

Редактировалось 4 раз(а), последний 2021-02-18 13:31:50
карма: 2

0
ФорумыПомощь по пакетуТригонометрия ← Ctrl12Ctrl →
Сообщение
...
Прикрепленные файлы
(файлы не залиты)
HiAsm Studio 2003 - 2024
Пользовательское соглашение | support@hiasm.com
Яндекс.Метрика
